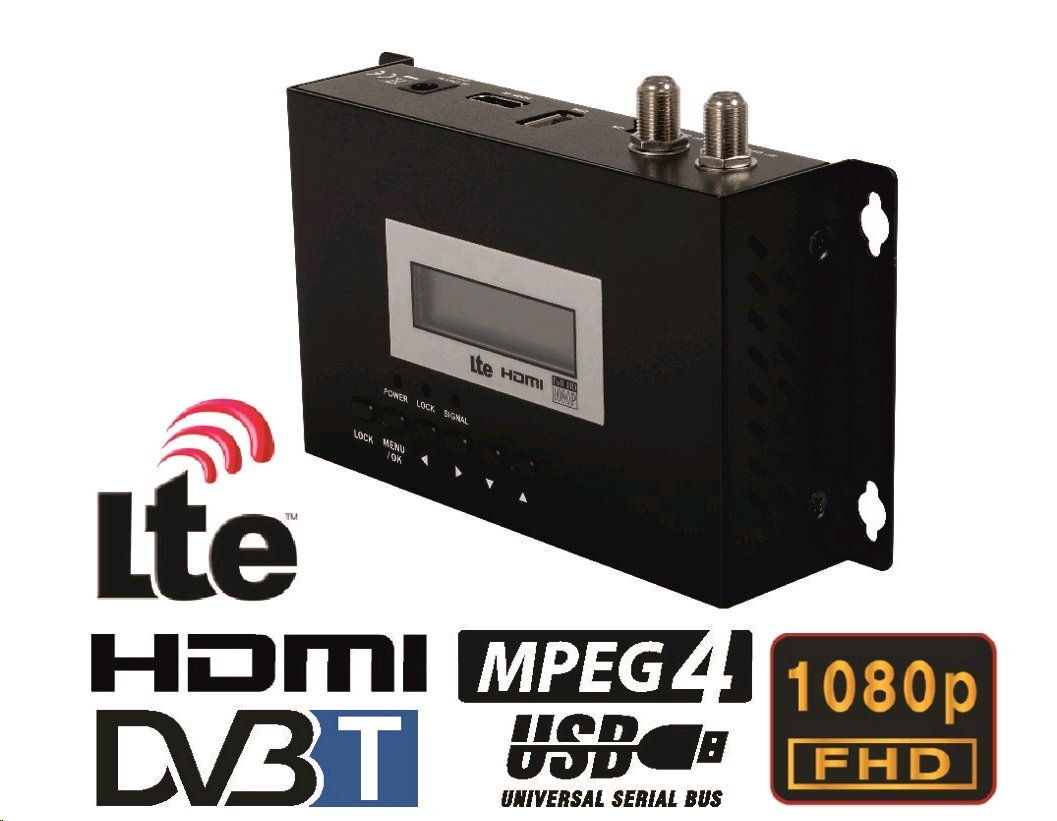

OPTICUM modulator HDMI DVB-T LTE USB

Służy do przekształcenia nieskompresowanego sygnału wideo i audio w formacie cyfrowym podłączonego przez interfejs HDMI na skompresowany strumień transportowy MPEG-4 FULL HD (H.264) oraz jego modulację COFDM na wyjściowy kanał DVB-T.

Cechy modulatora

•  Wejście RF IN umożliwia podłączenie anteny DVB-T i scalenie transmisji telewizyjnej z sygnałem HDMI do sieci dystrybucyjnej.•  Zachowanie danych konfiguracyjnych - eksport plików na USB i łatwe wgranie do modulatora•  Wbudowany filtr 4G LTE eliminuje sygnały operatorów komórkowych, można go włączyć lub wyłączyć przełącznikiem na tylnej ściance modulatora.•  Port USB umożliwia również aktualizację oprogramowania modulatora.•  Wyświetlacz OLED 128x32 punktów.•  Poziom wyjściowy RF - ustawienie fabryczne 90 dBµV, zwiększenie o +6 dB.•  MER - więcej niż 35 dB przy maksymalnym poziomie wyjściowym RF.

Konfiguracja modulatora odbywa się za pomocą przycisków na przednim panelu, które widoczne są na czytelnym wyświetlaczu OLED. Charakteryzuje się minimalnym nagrzewaniem oraz bardzo prostą konfiguracją.

OPTICUM HDMI DVB-T LTE USB jest samodzielnym urządzeniem służącym do modulacji sygnału HDMI na jeden wyjściowy kanał DVB-T w paśmie telewizyjnym 174 ~ 233 MHz (VHF III), 470 - 858 (470-790 filtr LTE-ON) MHz (UHF).

Do wejścia HDMI modulatora można podłączyć sygnał HDMI np. z następujących urządzeń:

• Odbiornik DVB-T/T2• Odbiornik DVB-S/S2• Odbiornik DVB-C• Tuner cyfrowy• PC• Odtwarzacz DVD• Odtwarzacz multimedialny• Odtwarzacz Blu-ray• DVR(kamery)• Konsola do gier• itp.

Parametry techniczne

• Wyjście TV w FULL HD cyfrowego sygnału naziemnego (DVB-T)• Obsługa sygnału w jakości HD wideo 1080i do 1080p @ 30fps• Zakres częstotliwości sygnału wyjściowego: 174 ~ 233 MHz (VHF III), 470 - 858 (470-790 filtr LTE-ON) MHz (UHF)• Poziom wyjściowy RF: ustawienie fabryczne 90 dBµV, zwiększenie o +6 dB (skokami +2 dB) lub zmniejszenie o -14 dB (skokami -2 dB)• Wejście RF LOOP: 50 MHz ~ 2400 MHz• Wbudowany filtr 4G LTE, przełącznik ON-OFF, M.E.R. więcej niż 35 dB, 31.668 Mbps na symbol• Format obrazu: 16:9 panoramiczny, 4:3 letter box, 4:3 Pan Scan, obsługa AFD (DTG, MingDTG)• Wejście HDMI v1.4a, HDCP 1.4• Wejście/wyjście RF• Port USB 2.0• Procesor hosta: 200 MHz 32-bit RISC / Procesor zabezpieczeń: 200 MHz 32-bit / Procesor audio: 200 MHz 32-bit• RAM: DDRII 16bit 512Mbits x1 (wbudowane)• Flash: NOR Flash 32Mbit x 1• Zasilanie: 100 ~ 240V AC, wyjście 12V DC / 1,5A• Zużycie energii w trybie pracy:
