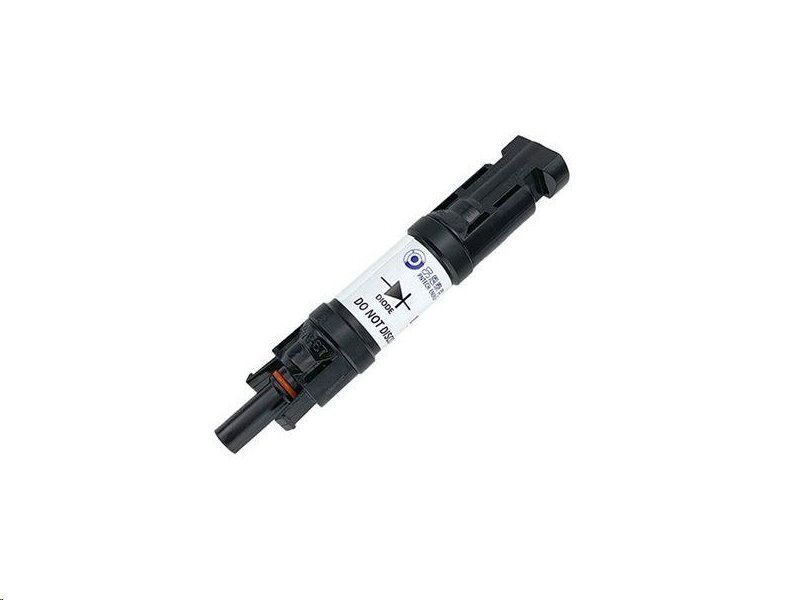

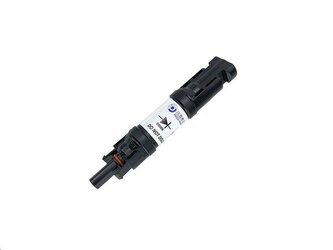

Złącze MC4 - ochrona diodowa 10A

Przejściowa dioda na złączach solarnych w celu ochrony przed zacienieniem panelu w połączeniach równoległych. Chroni systemy fotowoltaiczne przed spadkiem wydajności. Posiada złącza MC4 męskie i żeńskie dla łatwego podłączania i odłączania przewodów solarnych.

Cechy

•  Chroni panele słoneczne w połączeniach równoległych.
•  Zapobiega przepływowi energii między pojedynczymi stringami ogniw słonecznych.
•  Kompatybilna z przewodami PV 2,5 mm; 4 mm; 6 mm; 10 mm.
•  Zastosowanie: wewnętrzne i zewnętrzne.

Zasada działania

Dioda blokująca to element elektroniczny, który jest często stosowany w panelach słonecznych i systemach fotowoltaicznych. Jest to specjalny rodzaj diody, który przepuszcza prąd elektryczny tylko w jednym kierunku, jednocześnie zapobiegając jego cofnięciu w przeciwną stronę.

W panelach słonecznych dioda blokująca jest używana do ochrony panelu przed prądem wstecznym, który mógłby prowadzić do uszkodzenia panelu i obniżenia jego wydajności. Prąd wsteczny może być wywołany na przykład przez cień padający na panel słoneczny i zmniejszający jego wydajność. Gdyby dioda blokująca nie była obecna, taki prąd wsteczny mógłby przepłynąć przez panel i go uszkodzić.

Dioda blokująca jest zwykle umieszczana równolegle do wyjściowych styków panelu słonecznego i może być albo zintegrowana bezpośrednio z panelem, albo zainstalowana jako oddzielny element na wyjściu panelu. Dioda blokująca może być wykonana z różnych materiałów, takich jak krzem, german lub stop węglika krzemu.

Zaletą zastosowania diody blokującej w panelach słonecznych jest to, że zwiększa bezpieczeństwo i niezawodność systemu fotowoltaicznego oraz zmniejsza ryzyko uszkodzenia panelu przez prąd wsteczny.

Specyfikacja techniczna

• Zakres napięcia: 1000V DC / UL 600V DC
• Prąd znamionowy: 10A
• Średnica PIN: ?4,0 mm
• Materiał styków: cynowana miedź
• Materiał: PPO (polipropylen)
• Klasa ochrony: IP67
• Napięcie próbne: 8000V (50Hz / 1 min)
• Zakres temperatur pracy: -40°C....+85°C
• Klasa palności: UL94V - 0
