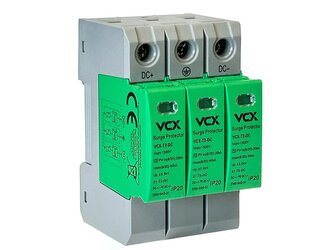

Přepěťová ochrana VCX T2-DC třída T2 (C) 3P 1500V

Maximální ochrana proti přepětí pro fotovoltaické systémy\n

Technicky vyspělá přepěťová ochrana (svodič přepětí) VCX T2-DC třída T2 (C) 3P 1500V nabízí špičkovou ochranu před škodlivými přepětími, které mohou vzniknout v důsledku úderů blesků nebo jiných přechodných jevů v elektrické síti. Díky pokročilé technologii a kvalitním komponentům chrání váš fotovoltaický systém před nebezpečnými výkyvy napětí, čímž zajišťuje jeho dlouhou životnost a spolehlivý provoz.\n

Ideální pro fotovoltaické systémy s vysokým napětím\n

Díky zvýšenému pracovnímu napětí Ucpv až 1500 V DC je tato přepěťová ochrana ideální pro moderní fotovoltaické instalace s vyššími nároky na napětí. Ochrana proti přepětí třídy T2 (C) zajistí, že váš systém bude odolný vůči všem nepředvídatelným událostem, které by mohly ohrozit jeho funkčnost.\n

Nejlepší výkon díky vysoce kvalitnímu varistoru\n

Tato přepěťová ochrana je vybavena speciálním varistorem s vysokým průtokem, který poskytuje vynikající ochranu proti přepětí. Oproti konkurenčním produktům, které často využívají více varistorů k dosažení stejné úrovně ochrany, VCX T2-DC používá pouze jeden vysoce výkonný varistor, což zajišťuje vyšší spolehlivost a delší životnost.\n

Kompaktní design šetří místo\n

S celkovou šířkou pouhých 54 mm (3P) je VCX T2-DC mimořádně kompaktní a snadno se vejde do rozvodných skříní nebo jiných omezených prostorů. Jeho nehořlavé pouzdro a zesílené vnitřní kontakty navíc přispívají k bezpečnému provozu, a to i v náročných podmínkách.\n

Snadná vizuální kontrola stavu ochrany\n

Pro snadnou údržbu a kontrolu je VCX T2-DC vybavena vizuálním indikátorem provozu, který signalizuje stav ochrany: zelená barva znamená, že systém je chráněn, zatímco červená indikuje, že je potřeba výměna nebo servis. To výrazně usnadňuje monitorování a zajišťuje rychlé reakce v případě potřeby.\n\n

Technické specifikace:\n

\n
• \nTřída ochrany: T2 (C)
\n
• \nTyp ochrany: Varistorová
\n
• \nMaximální připojení: 35 mm²
\n
• \nMaximální pracovní napětí: Ucpv 1500 V DC
\n
• \nZkušební proud: In(8/20) 20 kA
\n
• \nMaximální proud: Imax(8/20) 40 kA
\n
• \nÚroveň ochrany proti napětí: Up <5,5 kV
\n
• \nProvozní teplota: -30°C až +50°C
\n
• \nSkladovací teplota: -30°C až +70°C
\n
• \nTřída krytí: IP20 – chrání před vniknutím prstů nebo podobných předmětů.
\n
• \nOdolnost proti zkratu (ISCPV): Navrženo pro dlouhodobý a spolehlivý provoz v náročných podmínkách.
\n
• \nVe shodě s normou EN 61643-31: Vztahuje se k ochraně proti přepětí a popisuje požadavky na zařízení na ochranu před přepětím (SPD) v fotovoltaických systémech. Poskytuje vysokou úroveň bezpečnosti a spolehlivosti.
\n

Třídy přepěťových ochran (SPD – Surge Protective Devices)\n

Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:\n

\nTřída I (T1) – Hromosvodní ochrana\n

\n
• \nPoužití: Ochrana před přímým úderem blesku a jeho následnými účinky.
\n
• \nTyp přepětí: Zvládá nejvyšší energetické impulzy.
\n
• \nMísto instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.
\n
• \nPracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).\n \n
\n

\nTřída II (T2) – Ochrana proti přepětí v rozvodu\n

\n
• \nPoužití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.
\n
• \nTyp přepětí: Střední úroveň ochrany.
\n
• \nMísto instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.
\n
• \nPracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.\n
\n

\nTřída III (T3) – Ochrana citlivých zařízení\n

\n
• \nPoužití: Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.
\n
• \nTyp přepětí: Nejnižší úroveň ochrany, zaměřená na nízké přepětí.
\n
• \nMísto instalace: Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.
\n
• \nPracovní charakteristika: Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnot do 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.\n
\n

Kombinace tříd ochrany\n

Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.

Shrnutí:

\n
• \nTřída I (T1): Ochrana před přímými údery blesku.
\n
• \nTřída II (T2): Ochrana před běžným přepětím v rozvodné síti.
\n
• \nTřída III (T3): Ochrana citlivých zařízení před nízkým přepětím.\n
\n

Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.\n

Přepětí - dělení

\nPřepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.\n

1. Atmosférické přepětí\n

Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:

\n
• \n

  Přímý úder blesku:

  \n\n
  \n
  • Nastává, když blesk udeří přímo do elektrické instalace, hromosvodu nebo blízké oblasti objektu. Přímý úder blesku může vést k extrémně vysokým přepětím, která mohou snadno poškodit zařízení.
  \n
  • Výboj blesku může mít proud až do 200 kA, což znamená obrovskou energii, která se šíří po celé elektroinstalaci.
  \n
  • Na ochranu před přímým úderem se používají přepěťové ochrany třídy I (T1), které zvládají velmi vysoké proudy a energii.
  \n
  \n
\n
• \n

  Nepřímý úder blesku:

  \n\n
  \n
  • Vzniká, když blesk udeří v blízkosti elektrické sítě nebo vedení. I když blesk neudeří přímo do objektu, může způsobit přepětí šířící se elektrickým vedením.
  \n
  • Toto přepětí je menší než přímý úder blesku, ale stále může poškodit citlivé elektronické zařízení.
  \n
  • Na ochranu před nepřímým úderem blesku se používají přepěťové ochrany třídy II (T2).\n
  \n
  \n
\n

2. Spínací přepětí\n

Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.

\n
• \nPříčiny:\n\n
  \n
  • Vypínání nebo zapínání velkých induktivních nebo kapacitních zátěží.
  \n
  • Krátkodobé výpadky proudu.
  \n
  • Problémy v rozvodné síti (například zkrat nebo porucha v elektrárně).
  \n
  \n
\n
• \nCharakteristika:\n
  \n
  • Spínací přepětí obvykle netrvá dlouho, ale může dosáhnout vysokých napěťových hodnot, které mohou poškodit elektroniku, zejména citlivá zařízení.
  \n
  • Spínací přepětí je méně nebezpečné než atmosférické přepětí, ale je častější.
  \n
  • Pro ochranu proti spínacím přepětím se používají přepěťové ochrany třídy II (T2) a třídy III (T3) pro ochranu citlivých zařízení.\n
  \n
  \n
\n

Další dělení přepětí podle trvání:\n

\n
• \nKrátkodobé přepětí (přechodné):\n\n
  \n
  • Trvá jen několik mikrosekund nebo milisekund.
  \n
  • Typickým příkladem jsou atmosférické jevy, jako je úder blesku, nebo spínací přepětí způsobené přechodným vypnutím/vypnutím zařízení.
  \n
  \n
\n
• \nDlouhodobé přepětí (trvalé):\n
  \n
  • Přetrvává po delší dobu (sekundy až minuty).
  \n
  • Obvykle způsobeno poruchou v napájecí síti nebo špatným zapojením, například přerušením neutrálního vodiče.\n
  \n
  \n
\n

Shrnutí:

\n
• \nAtmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.
\n
• \nSpínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.
\n
• Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).
\n

Proč si pořídit přepěťovou ochranu?\n

I když se může přepěťová ochrana zdát jako investice navíc, je to jen malá cena oproti možným škodám na spotřebičích nebo celé elektroinstalaci. Přepěťová ochrana představuje finančně efektivní a bezpečnostní opatření, které zabezpečí váš domov před nečekanými výpadky a riziky, jako je přepětí nebo úder blesku.\n

Pořízení přepěťové ochrany je důležité z několika klíčových důvodů:\n

\n
1. \n

   Ochrana spotřebičů a elektroniky: Přepěťová ochrana chrání citlivé elektrické spotřebiče, jako jsou televize, lednice, pračky, počítače a další zařízení, před nenávratným poškozením způsobeným spínacím nebo atmosférickým přepětím. Bez ní může dojít k úplnému zničení těchto spotřebičů, což znamená výrazně vyšší náklady na jejich opravu nebo výměnu.

   \n
\n
2. \n

   Zabránění poškození elektroinstalace: Silné přepětí může vést k poškození elektroinstalace, které může způsobit nefunkčnost celé domácí sítě nebo dokonce vyhoření některých částí elektroinstalace. Opravy tohoto typu jsou nákladné a časově náročné.

   \n
\n
3. \n

   Neuznání reklamace: Pokud dojde k poškození spotřebičů v důsledku přepětí, výrobci spotřebičů většinou neuznávají reklamace z důvodu, že k závadě došlo vinou externího faktoru, jako je elektrické přepětí.

   \n
\n
4. \n

   Důležitost při stavbě nového domu: V moderní výstavbě se přepěťové ochrany stávají standardem. Pokud stavíte nový dům, je instalace přepěťové ochrany nejen rozumným krokem, ale často i požadovanou součástí pro zajištění bezpečnosti objektu.

   \n
\n
5. \n

   Pojistné plnění: Při poškození bleskem nebo jinými přepěťovými událostmi může být přepěťová ochrana rozhodujícím faktorem pro pojišťovnu, zda uzná pojistné plnění. V mnoha případech je podmínkou pojistného krytí existence funkční přepěťové ochrany v elektroinstalaci.

   \n
\n

\n\nUPOZORNĚNÍ

\nZ důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.

Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.

Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.

Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
