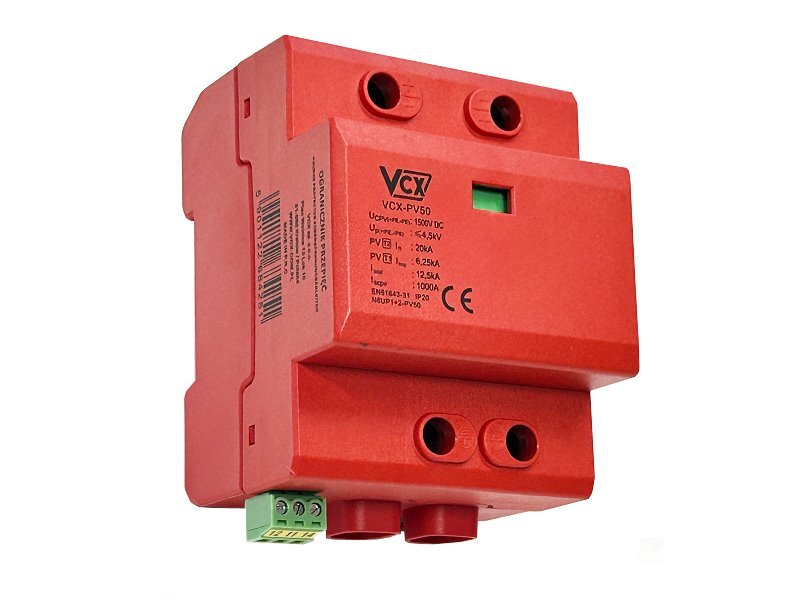

Přepěťová ochrana VCX PV50 DC třída T1T2 (B+C) 3P 1500V 12.5 kA GDT s plynovým jiskřištěm

Vysoce kvalitní svodič přepětí je navržen k ochraně fotovoltaických systémů před přepětím a údery blesku. Díky kombinaci ochrany T1+T2 (bleskojistka a přepěťová ochrana) poskytuje maximální bezpečnost a spolehlivost pro vaše solární instalace.

Svodič přepětí využívá technologii plynem plněného jiskřiště (GDT), která efektivně odvádí přepětí při výboji blesku. Tento systém zajišťuje dlouhou životnost a odolnost při opakovaném vystavení přepětí.

Svodič je konstruován ve formátu 3P (tři póly) a je kompatibilní s běžnými DIN lištami, což umožňuje rychlou a jednoduchou montáž. Rozměry (Š x V x H):  72 x 102 x 66.5 mm.

S maximálním pracovním napětím 1500 V DC je tento svodič přepětí vhodný pro široké spektrum fotovoltaických aplikací, od menších domácích instalací po rozsáhlé solární farmy. Chrání klíčové komponenty, jako jsou panely, střídače a kabelové rozvody.


Hlavní výhody


•
  Třída ochrany T1/T2 – zajišťuje ochranu proti přepětí i přímým úderům blesku.


•
  Maximální napětí 1500 V DC – ideální pro moderní fotovoltaické systémy.


•
  Kapacita odvádění proudu 12,5 kA – poskytuje spolehlivou ochranu před přetížením.


•
  Technologie GDT – zajišťuje vysokou spolehlivost a delší životnost.


•
  Jednoduchá instalace – kompaktní design přizpůsobený pro montáž na DIN lištu.

Chránič je vybaven varistory (MOV) v modulech DC+ a DC- a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí jiskřiště vlivem tzv. svodového proudu a provozního proudu. Jsou vybaveny vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

Technické údaje


•


  Shoda s normou: PN-EN 61643-31






  • Odpovídá evropské normě pro svodiče přepětí.






•


  Třída zkoušky SPD: Typ 1 + Typ 2 / třída I + třída II






  • Poskytuje ochranu proti přímým úderům blesku (T1) i proti přepětím způsobeným spínáním a atmosférickými vlivy (T2).






•


  Maximální pracovní napětí PV (+/-): ≤ 1500 V DC






  • Maximální napětí mezi kladným a záporným pólem, které může svodič zpracovat.






•


  Maximální pracovní napětí PV (+/PE -/PE): ≤ 1100 V DC






  • Maximální napětí mezi póly PV a zemí (PE).






•


  Napěťová úroveň ochrany (+/PE, -/PE): ≤ 4 kV






  • Napětí, které svodič sníží mezi póly a zemí během přepětí.






•


  Napěťová úroveň ochrany (+/-): ≤ 4,5 kV






  • Napětí, které svodič sníží mezi kladným a záporným pólem během přepětí.






•


  Impulsní proud Iimp (10/350 µs) [T1]: 6,25 kA






  • Maximální proud simulující bleskový výboj, který svodič zvládne.






•


  Celkový výbojový proud Itotal: 12,5 kA






  • Maximální proud, který může svodič zpracovat při několika výbojích.






•


  Jmenovitý výbojový proud In (8/20 µs) [T2]: 20 kA






  • Proud simulující běžné přepětí, který svodič opakovaně zvládne.






•


  Maximální výbojový proud Imax: 50 kA






  • Nejvyšší jednorázový proud, který svodič zvládne.






•


  Povolený zkratový proud Iscpv: 1000 A






  • Maximální zkratový proud, který svodič zvládne bez poškození.






•


  Únikový proud při DC napětí Ipe: < 100 µA






  • Malý proud, který uniká při stejnosměrném napětí.






•


  Únikový proud při AC napětí Ipe: < 50 µA






  • Malý proud, který uniká při střídavém napětí.






•


  Trvalý proud Icpv: < 100 µA






  • Maximální trvalý únikový proud.






•


  Konstrukce SPD: Omezující napětí






  • Typ svodiče, který snižuje napětí na bezpečnou úroveň.






•


  Umístění: Interiérové






  • Určeno pouze pro vnitřní instalaci.






•


  Pracovní teplota a vlhkost: -40 °C až +80 °C, max. vlhkost 95 %






  • Teplotní a vlhkostní limity pro provoz.






•


  Režim poruchy SPD: OCFM






  • Ochranný mechanismus při selhání.






•


  Typ PV systému: Uzemněný






  • Určeno pro fotovoltaické systémy s uzemněním.






•


  Stupeň krytí: IP20






  • Ochrana proti prachu a dotyku, bez ochrany proti vodě.





Třídy přepěťových ochran (SPD – Surge Protective Devices)


Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:


Třída I (T1) – Hromosvodní ochrana


•
  Použití: Ochrana před přímým úderem blesku a jeho následnými účinky.


•
  Typ přepětí: Zvládá nejvyšší energetické impulzy.


•
  Místo instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.


•
  Pracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).



Třída II (T2) – Ochrana proti přepětí v rozvodu


•
  Použití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.


•
  Typ přepětí: Střední úroveň ochrany.


•
  Místo instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.


•
  Pracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.


Třída III (T3) – Ochrana citlivých zařízení


•
  Použití: Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.


•
  Typ přepětí: Nejnižší úroveň ochrany, zaměřená na nízké přepětí.


•
  Místo instalace: Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.


•
  Pracovní charakteristika: Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnot do 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.


Kombinace tříd ochrany


Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.

Shrnutí:

•
  Třída I (T1): Ochrana před přímými údery blesku.


•
  Třída II (T2): Ochrana před běžným přepětím v rozvodné síti.


•
  Třída III (T3): Ochrana citlivých zařízení před nízkým přepětím.


Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.


Přepětí - dělení

Přepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.


1. Atmosférické přepětí


Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:

•


  Přímý úder blesku:






  • Nastává, když blesk udeří přímo do elektrické instalace, hromosvodu nebo blízké oblasti objektu. Přímý úder blesku může vést k extrémně vysokým přepětím, která mohou snadno poškodit zařízení.


  • Výboj blesku může mít proud až do 200 kA, což znamená obrovskou energii, která se šíří po celé elektroinstalaci.


  • Na ochranu před přímým úderem se používají přepěťové ochrany třídy I (T1), které zvládají velmi vysoké proudy a energii.






•


  Nepřímý úder blesku:






  • Vzniká, když blesk udeří v blízkosti elektrické sítě nebo vedení. I když blesk neudeří přímo do objektu, může způsobit přepětí šířící se elektrickým vedením.


  • Toto přepětí je menší než přímý úder blesku, ale stále může poškodit citlivé elektronické zařízení.


  • Na ochranu před nepřímým úderem blesku se používají přepěťové ochrany třídy II (T2).






2. Spínací přepětí


Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.

•
  Příčiny:




  • Vypínání nebo zapínání velkých induktivních nebo kapacitních zátěží.


  • Krátkodobé výpadky proudu.


  • Problémy v rozvodné síti (například zkrat nebo porucha v elektrárně).






•
  Charakteristika:



  • Spínací přepětí obvykle netrvá dlouho, ale může dosáhnout vysokých napěťových hodnot, které mohou poškodit elektroniku, zejména citlivá zařízení.


  • Spínací přepětí je méně nebezpečné než atmosférické přepětí, ale je častější.


  • Pro ochranu proti spínacím přepětím se používají přepěťové ochrany třídy II (T2) a třídy III (T3) pro ochranu citlivých zařízení.






Další dělení přepětí podle trvání:


•
  Krátkodobé přepětí (přechodné):




  • Trvá jen několik mikrosekund nebo milisekund.


  • Typickým příkladem jsou atmosférické jevy, jako je úder blesku, nebo spínací přepětí způsobené přechodným vypnutím/vypnutím zařízení.






•
  Dlouhodobé přepětí (trvalé):



  • Přetrvává po delší dobu (sekundy až minuty).


  • Obvykle způsobeno poruchou v napájecí síti nebo špatným zapojením, například přerušením neutrálního vodiče.






Shrnutí:

•
  Atmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.


•
  Spínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.


• Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).

Proč si pořídit přepěťovou ochranu?


I když se může přepěťová ochrana zdát jako investice navíc, je to jen malá cena oproti možným škodám na spotřebičích nebo celé elektroinstalaci. Přepěťová ochrana představuje finančně efektivní a bezpečnostní opatření, které zabezpečí váš domov před nečekanými výpadky a riziky, jako je přepětí nebo úder blesku.


Pořízení přepěťové ochrany je důležité z několika klíčových důvodů:


1.


   Ochrana spotřebičů a elektroniky: Přepěťová ochrana chrání citlivé elektrické spotřebiče, jako jsou televize, lednice, pračky, počítače a další zařízení, před nenávratným poškozením způsobeným spínacím nebo atmosférickým přepětím. Bez ní může dojít k úplnému zničení těchto spotřebičů, což znamená výrazně vyšší náklady na jejich opravu nebo výměnu.





2.


   Zabránění poškození elektroinstalace: Silné přepětí může vést k poškození elektroinstalace, které může způsobit nefunkčnost celé domácí sítě nebo dokonce vyhoření některých částí elektroinstalace. Opravy tohoto typu jsou nákladné a časově náročné.





3.


   Neuznání reklamace: Pokud dojde k poškození spotřebičů v důsledku přepětí, výrobci spotřebičů většinou neuznávají reklamace z důvodu, že k závadě došlo vinou externího faktoru, jako je elektrické přepětí.





4.


   Důležitost při stavbě nového domu: V moderní výstavbě se přepěťové ochrany stávají standardem. Pokud stavíte nový dům, je instalace přepěťové ochrany nejen rozumným krokem, ale často i požadovanou součástí pro zajištění bezpečnosti objektu.





5.


   Pojistné plnění: Při poškození bleskem nebo jinými přepěťovými událostmi může být přepěťová ochrana rozhodujícím faktorem pro pojišťovnu, zda uzná pojistné plnění. V mnoha případech je podmínkou pojistného krytí existence funkční přepěťové ochrany v elektroinstalaci.




UPOZORNĚNÍ

Z důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.

Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.

Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.

Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
