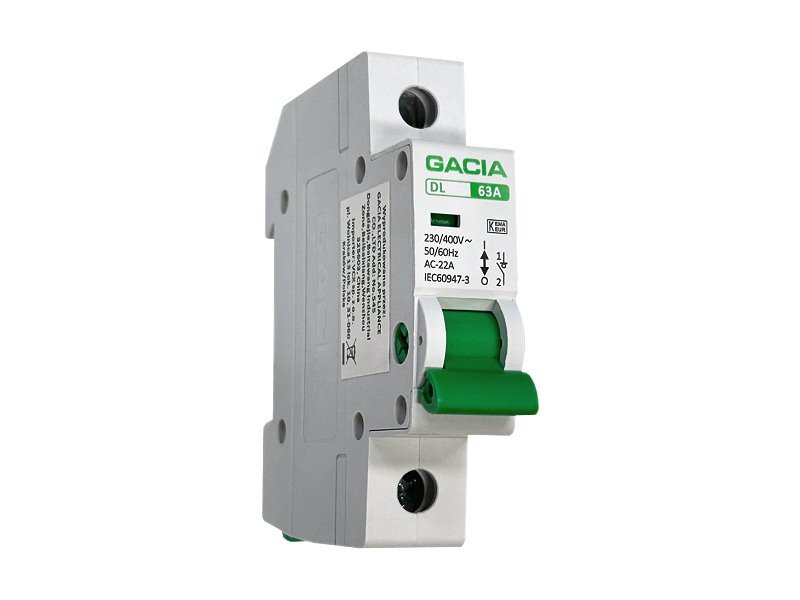

Odłącznik VCX GACIA DL 1P 230V / 63A

1-polowy elektryczny odłącznik z dwiema równoległymi funkcjami:

• przy warunkach znamionowych, przy nadprądzie (w tym zwarciu, przez odpowiednio określony czas) oraz przy warunkach znamionowych i uszkodzeniowych rozłącza obwód.
• izoluje, tj. spełnia właściwości izolacyjne zapewniające bezpieczną eksploatację urządzenia.

Odłączniki serii DL są przeznaczone jako główne wyłączniki dla obwodów elektrycznych pracujących przy napięciu 230/400 V AC 50/60 Hz i prądzie znamionowym 40 A do 125 A, jak również do łączenia obwodów elektrycznych pod obciążeniem.

Urządzenia spełniające powyższe wymagania zgodnie z IEC/EN 60947-3 mają odpowiednią normę zaznaczoną na obudowie i są oznakowane odpowiednim symbolem.

• Produkt może instalować wyłącznie personel autoryzowany/wykwalifikowany.
• Przed instalacją należy odłączyć zasilanie.
• Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych zacisków.
• Dla zwiększenia bezpieczeństwa eksploatacji wyposażony w czytelny wskaźnik wyłączenia.

PARAMETRY TECHNICZNE

• Prąd znamionowy Ie: 63A
• Znamionowy prąd zwarciowy: 12 le 1s
• Znamionowe napięcie udarowe (1.2/50) Uimp: 6000
• Stopień zanieczyszczenia: 2
• Napięcie znamionowe Ue: 400V
• Izolacja znamionowa Ui: 500V
• Częstotliwość prądu: 50/60 Hz
• Trwałość elektryczna: 1500
• Trwałość mechaniczna: 8500
• Wskaźnik położenia pracy: tak
• Stopień ochrony: IP 20
• Temperatura przechowywania: -30°C do +70°C
• Temperatura pracy: +30°C do +50°C
• Maksymalny przekrój przewodów przyłączeniowych: maksymalny przekrój przewodów: 25 mm2
• Moment dokręcania zacisków przyłączeniowych: 3Nm
• Możliwość podłączenia za pomocą szyn grzebieniowych: tak

Odłączniki

Każda instalacja lub obwód elektryczny wymaga odpowiedniej ochrony, aby zapewnić bezpieczną eksploatację urządzeń podłączonych do sieci oraz bezpieczeństwo pracowników wykonujących przeglądy, montaż lub konserwację.

Odłącznik dzięki swoim właściwościom łączącym wyłącznik i odłącznik oznacza, że jest to mechaniczne urządzenie łączące zdolne do załączania, przewodzenia i wyłączania prądów w obwodzie, które dodatkowo w stanie wyłączonym spełnia warunki określone dla tzw. bezpiecznego odłączenia.

Jednym z najważniejszych elementów każdej takiej instalacji jest z pewnością odłącznik - 3-polowy, który służy jako główny wyłącznik awaryjny.

Trójpolowy wyłącznik ładunkowy ma dwie bardzo ważne funkcje. Po pierwsze przewodzi prąd w warunkach znamionowych podczas przeciążenia i zwarcia, a po drugie rozłącza obwód w warunkach znamionowych.

Izolacyjne odłączniki - 3-polowe są najpopularniejszym typem odłącznika, który zapewnia odłączenie prądu w wybranych odcinkach trójfazowych instalacji elektrycznych i pozostaje produktem o największej uniwersalności.

Jako główny wyłącznik może być stosowany w obwodach pracujących przy napięciu 230/400 V AC 50/60 Hz i prądach znamionowych od 40 do 100 A.
