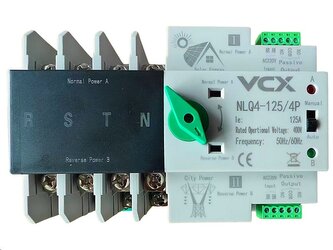

? Automatický přepínač sítí - napájení VCX 4P 400V 125A - NLQ4-125/4P pro FVE

Automatický přepínač sítí sleduje dostupnost elektrické energie ze dvou různých zdrojů a podle potřeby mezi nimi automaticky nebo ručně přepíná. Ideální pro použití v systémech, kde není přípustný výpadek napájení. Určený k montáži na DIN lištu.

Automatický přepínač VCX NLQ4-125/4P představuje vysoký standard bezpečnosti, spolehlivosti a komfortu pro fotovoltaické a záložní napájecí systémy. Je vhodný pro profesionální použití i náročné domácí aplikace. Zajistí nepřerušované napájení a klid, že vaše technologie budou fungovat i při výpadku sítě.

➡️ Doporučujeme jako součást výbavy pro hybridní i ostrovní FVE systémy.

\n✅ Hlavní vlastnosti\n

\n
• \n

  Režim provozu:\n Automatický nebo manuální

  \n
\n
• \n

  Montáž:\n Na DIN lištu – rychlá a snadná instalace do rozvaděče

  \n
\n
• \n

  Vlastnosti přístroje:\n • Spolehlivý přenos napájení\n • Vynikající elektrická izolace\n • Snadná instalace a údržba\n • Dlouhá životnost\n

  \n
\n

? Použití\n

Přepínač je určen pro místa, kde je důležitá nepřetržitá dodávka elektrické energie, např.:

\n
• \n

  Domácnosti

  \n
\n
• \n

  Nákupní centra

  \n
\n
• \n

  Továrny

  \n
\n
• \n

  Laboratoře

  \n
\n
• \n

  Zemědělské provozy a farmy\n

  \n
\n

⚙️ Pracovní princip\n

Při výpadku nebo abnormálním stavu hlavního (normálního) napájecího zdroje okamžitě přepne na záložní zdroj, čímž zajistí:

\n
• \n

  Nepřerušené napájení

  \n
\n
• \n

  Spolehlivost a bezpečnost provozu

  \n
\n
• \n

  Rychlou reakci bez výpadku\n

  \n
\n

? Konstrukce a materiály\n

\n
• \n

  Materiál krytu:\n Vynikající nehořlavý plast PC, odolný vůči vysokým teplotám a stárnutí

  \n
\n
• \n

  Kontakty:\n Stříbrné kontakty pro zajištění výborné vodivosti a spolehlivého spínání\n

  \n
\n

⚡ Milisekundové spínání\n

\n
• \n

  Rychlá odezva při výpadku – přepnutí bez ztráty napájení

  \n
\n
• \n

  Kompaktní konstrukce

  \n
\n
• \n

  Možnost automatického i ručního ovládání

  \n
\n

?️ Technické specifikace\n

• Jmenovitý proud (Ie): 125 A\nMaximální trvalý proud, který může zařízením bez problémů protékat.

• Izolační napětí (Ui): AC 690 V\nNejvyšší napětí, při kterém nedojde k průrazu izolace zařízení.

• Pracovní napětí (Ue): AC 400 V, 50 Hz\nStandardní provozní napětí pro běžné třífázové sítě.

• Kategorie použití: AC-31B\nVhodné pro spínání odporových a slabě indukčních zátěží.

• Počet pólů: 4P\nZajišťuje přepínání všech tří fází včetně nulového vodiče.

• Životnost přepnutí (automat / manuál): 2000 / 5000 cyklů\nPočet spolehlivých spínacích operací v automatickém a ručním režimu.

• Zkratový proud (Icu): 50 kA\nMaximální proud, který zařízení zvládne přerušit při zkratu.

• Doporučené jištění: RT16-00-63A\nBezpečnostní pojistka vhodná pro ochranu zařízení.

• Impulsní odolnost: 8 kV\nOdolnost vůči přepětí – důležitá zejména v prostředí s rizikem přepěťových špiček.

• Ovládací napětí (Us): AC 220 V / 50 Hz\nNapětí napájející řídicí mechanismus přepínače.

• Tolerance ovládacího napětí: 85–110 % Us\nRozsah napětí, ve kterém zařízení pracuje správně.

• Doba reakce (obvod + přepnutí): <50 ms\nČas potřebný pro přepnutí ze sítě na záložní zdroj – extrémně rychlá odezva.

• Pomocný okruh: 2 nezávislá relé, každé relé obsahuje 2 sady transformátorových kontaktů\nZajišťuje doplňkové signální nebo logické výstupy pro další automatizační prvky.

• Montáž: na DIN lištu\nUmožňuje snadnou integraci do běžných rozvaděčů a instalačních systémů.

• Rozměry (Š x V x H): 141 x 104 x 76 mm\nKompaktní rozměry umožňují instalaci i do prostorově omezených rozvaděčů.

• Hmotnost: 2,6 kg\nRobustní a odolné tělo přizpůsobené pro dlouhodobý provoz.

⚠️ Upozornění a důležité informace k instalaci\n

Jmenovité ovládací napětí zařízení:\nAC 220–230 V

\n
• \n

  Zařízení vyžaduje stabilní napětí v tomto rozsahu pro správnou funkci.

  \n
\n
• \n

  Při poklesu napětí pod 190 V hrozí poškození zařízení – může dojít k přehřátí nebo zničení vnitřních součástí.\n

  \n
\n

Řídicí napětí (platí pro varianty s AC 110 V):\nAC 110 V

\n
• \n

  Pokud je zařízení napájeno nižším napětím než 95 V, může dojít k vážnému poškození elektroniky.

  \n
\n
• \n

  Tento údaj se vztahuje k modelům navrženým pro 110V řízení – pro jistotu vždy ověřte parametry konkrétního kusu.\n

  \n
\n

? Doporučení pro bezpečný provoz:\n

\nPro ochranu zařízení doporučujeme doplnit instalaci o podpěťovou a přepěťovou ochranu, například:

\n
• \n

  Přepěťový ochranný modul (T1/T2/T3) – chrání před přepětím v síti.

  \n
\n
• \n

  Podpěťová ochrana – automaticky odpojí zařízení, pokud napětí klesne pod bezpečnou mez (např. 195 V), a zabrání tím jeho poškození.\n

  \n
\n

\n
1. \n

   Svodič přepětí třídy B (T1)

   \n\n
   \n
   • \n

     Účel: Poskytuje hrubou ochranu proti přímým úderům blesku a velkým přepětím.​

     \n
   \n
   • \n

     Instalace: Obvykle se umisťuje na vstupu elektrické instalace, například v hlavním rozvaděči.​

     \n
   \n
   \n
\n
2. \n

   Svodič přepětí třídy C (T2)

   \n\n
   \n
   • \n

     Účel: Slouží jako střední stupeň ochrany, omezuje přepětí způsobené nepřímými údery blesku a spínacími pochody v síti.​

     \n
   \n
   • \n

     Instalace: Doporučuje se instalovat v podružných rozvaděčích nebo co nejblíže chráněnému zařízení.​

     \n
   \n
   \n
\n
3. \n

   Svodič přepětí třídy D (T3)

   \n\n
   \n
   • \n

     Účel: Poskytuje jemnou ochranu pro citlivá elektronická zařízení před zbytkovým přepětím.​

     \n
   \n
   • \n

     Instalace: Obvykle se nachází přímo u chráněných zařízení, například ve formě zásuvkových adaptérů.\n ​

     \n
   \n
   \n
\n

Při výběru konkrétních modelů je důležité zohlednit parametry vaší elektrické sítě a kompatibilitu s ostatními prvky instalace. Doporučujeme konzultovat výběr s kvalifikovaným elektrikářem, který zajistí správnou volbu a instalaci přepěťových ochran v souladu s platnými normami.\n

? Instalace a odpovědnost\n

\n
• \n

  Instalaci smí provádět výhradně kvalifikovaná osoba s platnou elektrotechnickou způsobilostí dle platných norem ČSN.

  \n
\n
• \n

  Neodborná instalace nebo nesprávné nastavení může vést k nevratnému poškození přístroje, úrazu elektrickým proudem nebo požáru.

  \n
\n
• \n

  Reklamace z důvodu nesprávného zapojení či použití v rozporu s návodem nebudou akceptovány.

  \n
\n
• \n

  Provozovatel e-shopu nenese odpovědnost za škody způsobené neodborným zapojením, úpravami, nebo porušením instalačních pokynů.
