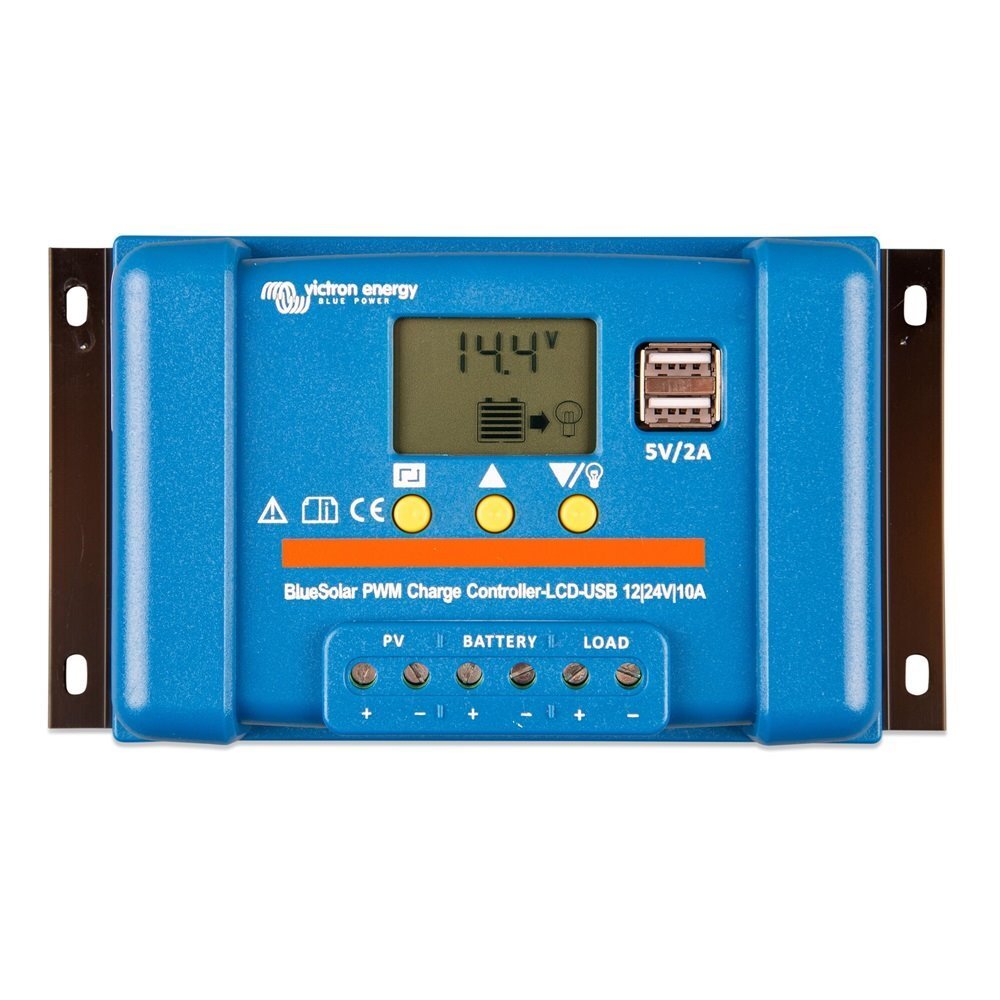

Regulator solarny PWM Victron Energy BlueSolar-LCD&USB 20A

PWM regulator solarny z wbudowanym wyświetlaczem LCD i USB 20A 12V/24V. Nadaje się do małych paneli do 240Wp.

Konstrukcją przeznaczony jest do małych wyspowych systemów solarnych. Do ładowania akumulatora 12V panel solarny musi mieć 36 ogniw, a do ładowania akumulatora 24V panel musi mieć 72 ogniwa, przy maksymalnym prądzie do 20A.
- Przy akumulatorze 12V można podłączyć maksymalnie panel o mocy do 240Wp w połączeniu równoległym.
- Przy akumulatorze 24V można podłączyć maksymalnie panel o mocy do 480Wp (dwa panele 175Wp połączone szeregowo w dwóch równoległych gałęziach)

Zaletą jest bardzo prosta i nieskomplikowana instalacja oraz niezawodna praca.
Wbudowany czytelny wyświetlacz LCD do monitorowania stanu i ustawiania parametrów.

Zasilanie odbiorników DC
Przed nadmiernym rozładowaniem akumulatora można się zabezpieczyć, podłączając wszystkie obciążenia DC do wyjścia DC regulatora (zacisk po prawej). Wyjście DC odłączy obciążenie, gdy akumulator zostanie rozładowany do wstępnie ustawionego napięcia. Ponownie automatycznie podłączy obciążenie, gdy akumulator zostanie przynajmniej częściowo doładowany. Napięcia podłączenia i odłączenia są konfigurowalne.

Programowalny algorytm ładowania akumulatora
- Wstępnie zaprogramowane algorytmy dla akumulatorów ołowiowych AGM, GEL, zalewanych lub LiFePO4 (tylko akumulatory z wewnętrznym BMS)

Dwa wyjścia USB 5V
- Wyjście USB można łatwo wykorzystać np. do naładowania telefonu komórkowego itp.
- Maksymalny prąd (oba wyjścia łącznie): 2A

Prosta instalacja:

1. Podłącz akumulator - plus i minus.
2. Podłącz pole słoneczne - plus i minus.
3. Podłącz obciążenie - plus i minus.
Przy demontażu obowiązuje odwrotna kolejność.
Nieprzestrzeganie tej kolejności może uszkodzić regulator ładowania BlueSolar PWM!

1. Przed pierwszą instalacją upewnij się, że akumulator jest naładowany.
2. Kabel do akumulatora powinien być jak najkrótszy, aby zminimalizować straty.
3. Regulator nadaje się tylko do akumulatorów ołowiowych i LiFePO4.
4. Regulator ładowania nadaje się wyłącznie do regulacji paneli słonecznych. Nigdy nie podłączaj innego źródła ładowania do regulatora solarnego.

Funkcje bezprzewodowe
Wbudowany Bluetooth: Nie
Interfejsy i złącza
Listwa zaciskowa: Max. 6mm2
Port komunikacyjny: Nie
USB: Tak
Zasilanie
Nominalne napięcie [V]: 12, 24
Max. napięcie wejściowe [V]: 55
Max. prąd wejściowy [A]: 20
Charakterystyka fizyczna
Wykonanie: Do montażu na ścianie
Stopień ochrony: IP20
Zastosowanie: Wewnętrzne
Temperatura pracy [°C]: -35 do 60
Waga [g]: 150
Szerokość [mm]: 169
Wysokość [mm]: 96
Głębokość [mm]: 36
Ogólne
Technologia: PWM
Typ akumulatora: AGM, Litowy, Żelowy, Zalicany (zalewany)
Wyświetlanie
Wbudowany wyświetlacz: Tak

Uwaga:
Do wyjścia DC nie podłączaj przetwornicy napięcia - przetwornicę podłącz bezpośrednio do akumulatora.
