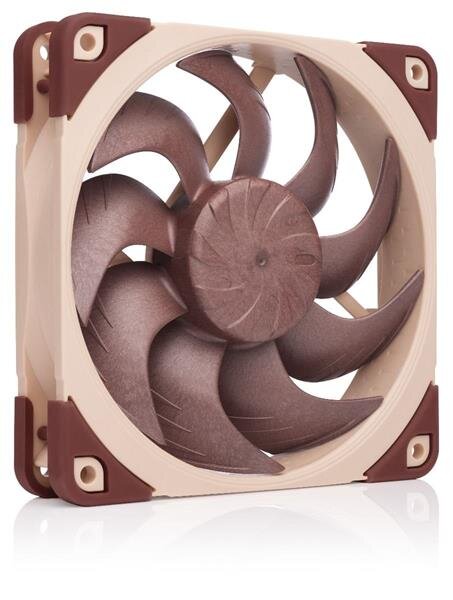

NF-A12x25 G2 to druga generacja i dalej udoskonalony następca przełomowego modelu NF-A12x25 oraz 120 mm siostrzanego, nagradzanego 140 mm modelu NF-A14x25 G2: tak jak jego wysoko ceniony poprzednik, wykonany jest z materiału Sterrox® LCP i charakteryzuje się ekstremalnie małą odległością końcówek łopatek od ramy, zaledwie 0,5 mm.
Jednocześnie dalej zoptymalizowane łopatki Progressive-Bend z wingletami, Flow Acceleration Channels oraz nowy Centrifugal Turbulator Hub pozwalają wersji G2 przewyższyć osiągi pierwotnego NF-A12x25, czyniąc go bezsprzecznie nowym okrętem flagowym Noctua w serii 120 mm.
Podobnie jak jego poprzednik i 140 mm wariant, NF-A12x25 G2 jest naprawdę uniwersalnym wentylatorem osiągającym doskonałe wyniki we wszystkich typach zastosowań, niezależnie od tego, czy chodzi o aplikacje o niskiej impedancji ukierunkowane na przepływ powietrza, takie jak chłodzenie obudów, czy aplikacje o wysokiej impedancji i ciśnieniu statycznym, jak radiatory i chłodnice wodne.
Dla optymalizacji pod konkretne zastosowanie rama NF-A12x25 G2 z technologią AAO (Advanced Acoustic Optimisation) może być łączona z dołączoną antywibracyjną uszczelką NA-AVG1 dla szczelniejszego przylegania do radiatorów lub z opcjonalną ramką dystansową NA-IS1-12 na stronie wlotu, która pomaga uzyskać doskonałą akustykę zasysania i przepływy w wymagających konfiguracjach „ciągnących”.
Wersja z 4-pinowym PWM wspiera w pełni automatyczną regulację prędkości za pomocą złączy PWM wentylatora i jest dostarczana z adapterem Low-Noise obniżającym maksymalne obroty z 1800 do 1500 obr./min. Jego silnik etaPERF™ o wyjątkowo niskich stratach i technologii Smooth Commutation Drive 2 nie tylko zapewnia bezprecedensową efektywność energetyczną i płynność pracy, ale dzięki nowej funkcji SupraTorque™ potrafi wykorzystać dodatkową rezerwę momentu obrotowego, aby utrzymać wentylator na żądanej prędkości podczas pracy przeciwko przeciwnemu przepływowi, zapewniając jeszcze lepszą wydajność na chłodnicach i radiatorach.
Dzięki referencyjnemu łożysku SSO2 od Noctua, bogatemu zestawowi akcesoriów i 6-letniej gwarancji producenta, NF-A12x25 G2 jest produktem premium pod każdym względem. Jego znakomita wydajność, kompleksowy zestaw funkcji, najwyższa jakość wykonania i zaawansowane materiały wyznaczają nowy standard w portfolio Noctua i czynią go elitarnym wyborem dla najbardziej wymagających klientów.
Cechy technologiczne:
Wydajność nowej generacji Na bazie sukcesu oryginalnego modelu NF-A12x25, wersja G2 wprowadza ulepszoną geometrię łopatek i całkowicie nowy projekt silnika. Te udoskonalenia znacząco zwiększają efektywność w relacji wydajność-hałas, dzięki czemu model NF-A12x25 G2 osiąga czołowe wyniki w różnych zastosowaniach - od chłodzenia wodnego, przez pasywne chłodnice, aż po klasyczne wentylatory systemowe.
Zoptymalizowana krzywa P/Q dla uniwersalnego zastosowania Dzięki dopracowanemu aerodynamicznemu projektowi wentylator oferuje bardzo silną wydajność w środkowej części krzywej ciśnienie-przepływ. Czyni to z niego wszechstronny model o doskonałej efektywności zarówno w zastosowaniach wymagających wysokiego ciśnienia statycznego, jak i przy dużym przepływie powietrza.
Właściwości akustyczne w praktycznym użyciu Podczas gdy wiele wentylatorów montowanych na radiatorach lub chłodnicach generuje nieprzyjemne, wysokie tony, NF-A12x25 G2 został strojony pod kątem gładkiego profilu akustycznego. Osiąga bardzo niskie poziomy hałasu nawet przy pracy przeciw oporowi.
Progressive-Bend impeller dziewięć łopatek, które przy piaście zakrzywiają się ku tyłowi i stopniowo ku przodowi na końcach, wraz z kanałami przyspieszającymi i zakończeniami w formie wingletów, poprawiają przepływ powietrza i równomiernie rozkładają obciążenie.
Centrifugal Turbulator hub zwiększa przyczepność strumienia w obrębie piasty i kieruje powietrze ku zewnętrznym obszarom łopatek, gdzie efektywność jest najwyższa.
Flow Acceleration Channels przyspieszają przepływ powietrza w krytycznych obszarach łopatek, zmniejszając separację strumienia i hałas wirów.
Winglets małe zakończenia na krawędziach łopatek, które pomagają redukować wiry na końcach i współpracują z całą geometrią dla stabilnej efektywności.
Ultra-ciasna szczelina (0,5 mm) minimalizuje nieszczelności między ramą a łopatkami, co zwiększa efektywność zwłaszcza przy zastosowaniu na radiatorach i chłodnicach.
Sterrox® LCP mieszanka wysokowytrzymałego polimeru o bardzo niskiej rozszerzalności cieplnej i idealnych właściwościach tłumienia drgań.
Rama AAO (Advanced Acoustic Optimisation) zawiera podkładki antywibracyjne, profilowany wlot (Stepped Inlet Design) oraz mikrostruktury na wewnętrznej powierzchni dla poprawy przepływu i redukcji hałasu.
Stepped Inlet Design zwiększa turbulencję przy wlocie i redukuje hałas ssania, szczególnie w ograniczonych przestrzeniach.
Mikrostruktury na wewnętrznej powierzchni zmniejszają separację strumienia na stronach ssących łopatek, poprawiając efektywność i redukując hałas przy przejściu łopatek.
Podkładki antywibracyjne Miękkie silikonowe podkładki minimalizują przenoszenie mikrowibracji bez ograniczania kompatybilności z systemami montażowymi.
Uszczelka do chłodnic wodnych (NA-AVG1) redukuje wibracje i straty powietrza między wentylatorem a radiatorem, zwiększając wydajność chłodzenia.
Ramka dystansowa do aplikacji zasysających (NA-IS1-12) opcjonalne akcesorium, które pomaga zmniejszyć turbulencje przyciąganego powietrza przez kratki, filtry lub perforowane panele.
Łożysko SSO2 druga generacja sprawdzonego magnetycznego łożyska Noctua oferuje wyższą precyzję, stabilność i żywotność.
Mosiężna tuleja łożyskowa precyzyjne obróbka CNC zapewnia minimalne tolerancje i wysoką niezawodność.
Silnik etaPERF™ z układem sterującym NE-FD6 PWM silnik o ekstremalnie niskim oporze elektrycznym i precyzyjnym czujniku Halla dla płynnego przełączania i minimalnych strat energii.
Technologia SupraTorque™ zapewnia stałe obroty nawet przy wyższym oporze dzięki adaptacyjnemu zwiększeniu momentu obrotowego.
Regulacja PWM w szerokim zakresie - od 1800 obr./min do 360 obr./min - odpowiednia zarówno dla maksymalnej wydajności, jak i cichej pracy.
Zatrzymanie przy 0% PWM wentylator zatrzymuje się przy sygnale PWM 0%, co umożliwia tryb pasywny w bezczynności.
Smooth Commutation Drive 2 zapewnia eliminację dźwięków przełączania silnika i bardzo płynną pracę.
Adapter Low-Noise (L.N.A.) obniża maksymalną prędkość z 1800 do 1500 obr./min dla jeszcze cichszej pracy.
Rozszerzone możliwości okablowania 20 cm główny kabel dla minimalizacji bałaganu + 30 cm przedłużacz i 4-pinowy kabel Y dla drugiego wentylatora. Wszystkie kable są w pełni oplecione.
Ochrona elektryczna wbudowana ochrona przed napięciem zwrotnym, przepięciami, zwarciem i zablokowaniem wirnika.
Niskie emisje EMC odpowiednie także do środowisk wrażliwych na zakłócenia elektromagnetyczne.
Certyfikacje zgodne z normami CE, TÜV, UKCA i UL (EN 62368-1, EN 55035, EN 55032, UL-507)
Gwarancja i trwałość 6-letnia gwarancja i minimalny średni czas między awariami (MTTF) powyżej 150 000 godzin.
Specyfikacja techniczna:
Rozmiar: 120 × 120 × 25 mm
Rozstaw otworów montażowych: 105 × 105 mm
Typ złącza: 4-pin PWM
Długość kabla: 20 cm + 30 cm przedłużacz (NA-EC1)
Typ łożyska: SSO2 (Self-Stabilizing Oil-pressure Bearing)
Geometria łopatek: Progressive-Bend Impeller
Technologia ramy: AAO (Advanced Acoustic Optimisation)
Materiał łopatek: Sterrox® LCP (płynokrystaliczny polimer)
Obroty (±10%): 1800 obr./min
Obroty z L.N.A.: 1500 obr./min
Przepływ powietrza: 107,3 m3/h
Przepływ powietrza z L.N.A.: 87,2 m3/h
Hałas: 22,5 dB(A)
Hałas z L.N.A.: 18,1 dB(A)
Ciśnienie statyczne: 3,14 mm H2O
Ciśnienie statyczne z L.N.A.: 1,71 mm H2O
Maksymalna moc: 1,8 W
Maksymalny prąd: 0,15 A
Napięcie robocze: 12 V
Średni czas między awariami (MTTF): >150 000 godzin
Zawartość opakowania
NA-RC7 Low-Noise Adapter (L.N.A.)
NA-YC1 4-pinowa rozdzielka PWM
NA-EC1 30 cm kabel przedłużający
4× NA-AV2 uchwyty antywibracyjne
NA-AVG1 uszczelka do chłodnic wodnych
Śruby montażowe do wentylatora
