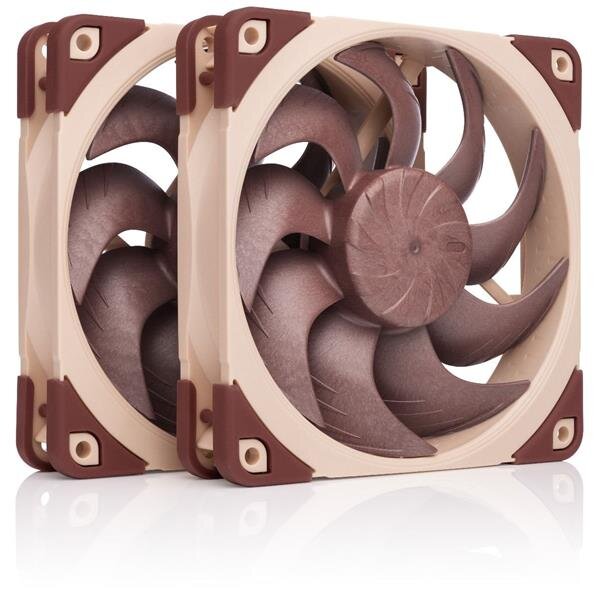

NF-A12x25 G2 PWM Sx2-PP je sada dvoch ventilátorov NF-A12x25 G2 PWM 120 mm s kompenzovanou rýchlosťou, čo môže byť výhodné pri prevádzke v režime push-pull, ako aj v situáciách, keď dva alebo viac ventilátorov pracuje vedľa seba, napríklad v aplikáciách na chladenie skríň alebo na vodných chladičoch s rozmermi 240 a 360 mm. Keď dva ventilátory pracujú takmer pri rovnakej konštantnej rýchlosti v konfigurácii push-pull alebo, hoci v menšej miere, vedľa seba, ich akustická interakcia môže viesť k nežiaducim harmonickým javom, ako sú prerušované vibrácie alebo periodické hučanie v dôsledku interferencie, ktoré je počuteľné ako beatové frekvencie. Preto sú dva ventilátory NF-A12x25 G2 PWM obsiahnuté v sade Sx2-PP mierne posunuté v otáčkach (+/- ~50 ot./min.), aby sa zabránilo takýmto javom. Toto jemné ladenie je možné vďaka novému motoru ventilátorov etaPERF™ a jeho ovládaču NE-FD6, ktorý dosahuje mimoriadne presné riadenie rýchlosti a vďaka funkcii SupraTorque™ dokáže využiť extra rezervu krútiaceho momentu na udržanie presnej požadovanej rýchlosti aj pri práci proti značnému odporu prúdenia, ako je napríklad pri vodných chladiacich radiátoroch a chladičoch. S jedným ventilátorom bežiacim o ~50 ot/min pomalšie (PPA) a druhým o ~50 ot/min rýchlejšie (PPB) je možné udržať celkový chladiaci výkon na rovnakej úrovni a zároveň efektívne zabrániť prerušovaným vibráciám alebo periodickému hučaniu. Keďže vnímanie beatových frekvencií sa môže líšiť v závislosti od psychoakustických preferencií, používatelia môžu akustiku ľahko ďalej optimalizovať spomalením ventilátora PPA o niečo viac prostredníctvom PWM ovládania alebo dodávaného adaptéra Low-Noise-Adaptor, čo vďaka zvýšenému posunu výsledkom bude ešte hladší zvukový podpis. Ak sú vedľa seba v prevádzke viac ako dva ventilátory, zákazníci môžu buď kombinovať viacero sád Sx2-PP, alebo pridať jeden ventilátor NF-A12x25 G2 PWM a znížiť jeho otáčky na úroveň modelu PPA (~1750 ot./min.) pomocou PWM ovládania, aby sa zabezpečilo, že susedné ventilátory nikdy nebežia rovnakou rýchlosťou.



Technologické vlastnosti:



Výkon novej generácie Na základe úspechu pôvodného modelu NF-A12x25 prichádza verzia G2 s vylepšenou geometriou lopatiek a úplne novým dizajnom motora. Tieto vylepšenia výrazne zvyšujú efektivitu medzi výkonom a hlučnosťou, vďaka čomu model NF-A12x25 G2 dosahuje špičkové výsledky v rôznych aplikáciách – od vodného chladenia cez pasívy až po klasické systémové ventilátory.

Duálny set ventilátorov pre push-pull a montáž vedľa seba set Noctua NF-A12x25 G2 PWM Sx2-PP obsahuje dva ventilátory s mierne odlišnými otáčkami (rozdiel cca ±50 ot./min), čím sa predchádza nežiaducim akustickým interferenciám. Tento set je ideálny pre: push-pull konfigurácie (napr. na chladičoch a radiátoroch), vedľa seba inštalované ventilátory, ako pri 240 mm a 360 mm vodných radiátoroch alebo bežnom systémovom chladení v PC skrinke.

Optimalizácia viacerých ventilátorov vedľa seba ak prevádzkujete viac ako dva ventilátory vedľa seba, je možné skombinovať viacero Sx2-PP setov, aby sa zabránilo situácii, kde dva susediace ventilátory bežia na identickej rýchlosti – čo by mohlo spôsobiť rezonancie alebo nepríjemné zvukové prejavy. Pri nepárnom počte ventilátorov (napr. pri 360 mm radiátore s tromi ventilátormi) možno k jednému alebo dvom Sx2-PP setom pridať jeden štandardný NF-A12x25 G2 PWM a upraviť jeho otáčky cez PWM tak, aby zodpovedali pomalšiemu ventilátoru zo setu (~1750 ot./min).

Optimalizovaná P/Q krivka pre univerzálne použitie vďaka prepracovanému aerodynamickému dizajnu ponúka ventilátor veľmi silnú výkonnosť v strednej časti tlakovo-prietokovej krivky. To z neho robí všestranný model s výborným výkonom ako pri aplikáciách vyžadujúcich statický tlak, tak aj pri aplikáciách náročných na prietok vzduchu.

Akustické vlastnosti pri reálnom použití zatiaľ čo mnoho ventilátorov pri inštalácii na radiátory alebo chladiče vydáva nepríjemné vysoké tóny, NF-A12x25 G2 bol ladený pre plynulý akustický profil. Dosahuje veľmi nízke úrovne hluku aj pri práci proti odporu.

Progressive-Bend impeller deväť lopatiek, ktoré sa pri náboji zakrivujú dozadu a postupne smerom dopredu na koncoch, spolu s akceleračnými kanálmi a zakončeniami vo forme "wingletov", zlepšujú prúdenie vzduchu a rovnomerne rozkladajú záťaž.

Centrifugal Turbulator hub zvyšuje priľnavosť prúdenia v oblasti náboja a súčasne smeruje vzduch do vonkajších oblastí lopatiek, kde je účinnosť najvyššia.

Flow Acceleration Channels zrýchľujú prúdenie vzduchu v kritických oblastiach lopatiek, čím znižujú separáciu prúdu a vírové hluky.

Winglets malé zakončenia na lopatkách, ktoré pomáhajú znižovať víry na koncoch a pracujú v súčinnosti s celou geometriou pre stabilnú účinnosť.

Ultra-tesná vôľa (0,5 mm) minimalizuje netesnosti medzi rámom a lopatkami, čo zvyšuje účinnosť najmä pri použití na radiátoroch a chladičoch.

Sterrox® LCP zmes vysokopevnostný polymér s veľmi nízkou tepelnou rozťažnosťou a ideálnymi vlastnosťami na tlmenie vibrácií.

AAO rám (Advanced Acoustic Optimisation) obsahuje antivibračné podložky, profilovaný vstup (Stepped Inlet Design) a mikroštruktúry na vnútornom povrchu pre zlepšenie prúdenia a zníženie hluku.

Stepped Inlet Design zvyšuje turbulenciu pri vstupe a znižuje nasávací hluk, najmä v obmedzených priestoroch.

Mikroštruktúry na vnútornom povrchu znižujú separáciu prúdu zo sacích strán lopatiek, čím zlepšujú efektivitu a znižujú hluk pri prechode lopatiek.

Antivibračné podložky Mäkké silikónové podložky minimalizujú prenos mikrovibrácií bez obmedzenia kompatibility s montážnymi systémami.

Tesniaca guma pre vodné radiátory (NA-AVG1) znižuje vibrácie a straty vzduchu medzi ventilátorom a radiátorom, čím zvyšuje chladiaci výkon.

Distančný rámik pre nasávacie aplikácie (NA-IS1-12) voliteľné príslušenstvo, ktoré pomáha znížiť turbulencie pri ťahaní vzduchu cez mriežky, filtre alebo perforované panely.

SSO2 ložisko druhá generácia osvedčeného magnetického ložiska Noctua ponúka vyššiu presnosť, stabilitu a životnosť.

Mosadzný ložiskový plášť presné CNC spracovanie zabezpečuje minimálne tolerancie a vysokú spoľahlivosť.

etaPERF™ motor s NE-FD6 PWM riadiacim čipom motor s extrémne nízkym elektrickým odporom a presným Hallovým senzorom pre plynulé prepínanie a minimálne straty energie.

SupraTorque™ technológia zabezpečuje konštantné otáčky aj pri vyššom spätnom tlaku vďaka adaptívnemu zvýšeniu krútiaceho momentu.

PWM regulácia v širokom rozsahu - od 1800 ot./min až po 360 ot./min – vhodné pre maximálny výkon aj tichý chod.

Zastavenie pri 0 % PWM ventilátor sa zastaví pri 0 % PWM signálu, čo umožňuje pasívny chod v nečinnosti.

Smooth Commutation Drive 2 zaisťuje elimináciu prepínacích zvukov motora a veľmi plynulý chod.

Low-Noise Adaptér (L.N.A.) znižuje maximálnu rýchlosť z 1800 na 1500 ot./min pre ešte tichšiu prevádzku.

Rozšírené možnosti kabeláže 20 cm hlavný kábel pre minimalizáciu neporiadku + 30 cm predlžovací kábel a 4-pinový Y-kábel pre druhý ventilátor. Všetky káble sú plne opletené.

Elektrická ochrana zabudovaná ochrana proti spätnému napätiu, prepätiu, skratu a zablokovanému rotoru.

Nízke EMC emisie vhodné aj do prostredí citlivých na elektromagnetické rušenie.

Certifikácie zodpovedá normám CE, TÜV, UKCA a UL (EN 62368-1, EN 55035, EN 55032, UL-507)

Záruka a životnosť 6-ročná záruka a minimálna stredná doba medzi poruchami (MTTF) je viac ako 150 000 hodín.





Technické vlastnosti:

Veľkosť: 120 × 120 × 25 mm

Rozstup montážnych otvorov: 105 × 105 mm

Typ konektora: 4-pin PWM

Dĺžka kábla: 20 cm + 30 cm predlžovací kábel (NA-EC1)

Typ ložiska: SSO2 (Self-Stabilizing Oil-pressure Bearing)

Geometria lopatiek: Progressive-Bend Impeller

Technológia rámu: AAO (Advanced Acoustic Optimisation)

Materiál lopatiek: Sterrox® LCP (kvapalnokrystalický polymér)

Otáčky (±10 %): 1800 ot./min

Otáčky s L.N.A.: 1500 ot./min

Prietok vzduchu: 107,3 m3/h

Prietok vzduchu s L.N.A.: 87,2 m3/h

Hlučnosť: 22,5 dB(A)

Hlučnosť s L.N.A.: 18,1 dB(A)

Statický tlak: 3,14 mm H2O

Statický tlak s L.N.A.: 1,71 mm H2O

Maximálny príkon: 1,8 W

Maximálny prúd: 0,15 A

Prevádzkové napätie: 12 V

Stredná doba medzi poruchami (MTTF): >150 000 hodín

Obsah balenia:

NF-A12x25 G2 PWM PPA

NF-A12x25 G2 PWM PPB

2x NA-RC7 Low-Noise Adaptér (L.N.A.)

NA-YC1 4-pin PWM rozdvojka

2x NA-EC1 30 cm predlžovací kábel

8× NA-AV2 antivibračné úchyty

2x NA-AVG1 tesniaca podložka pre vodné radiátory

Skrutky pre montáž ventilátora
