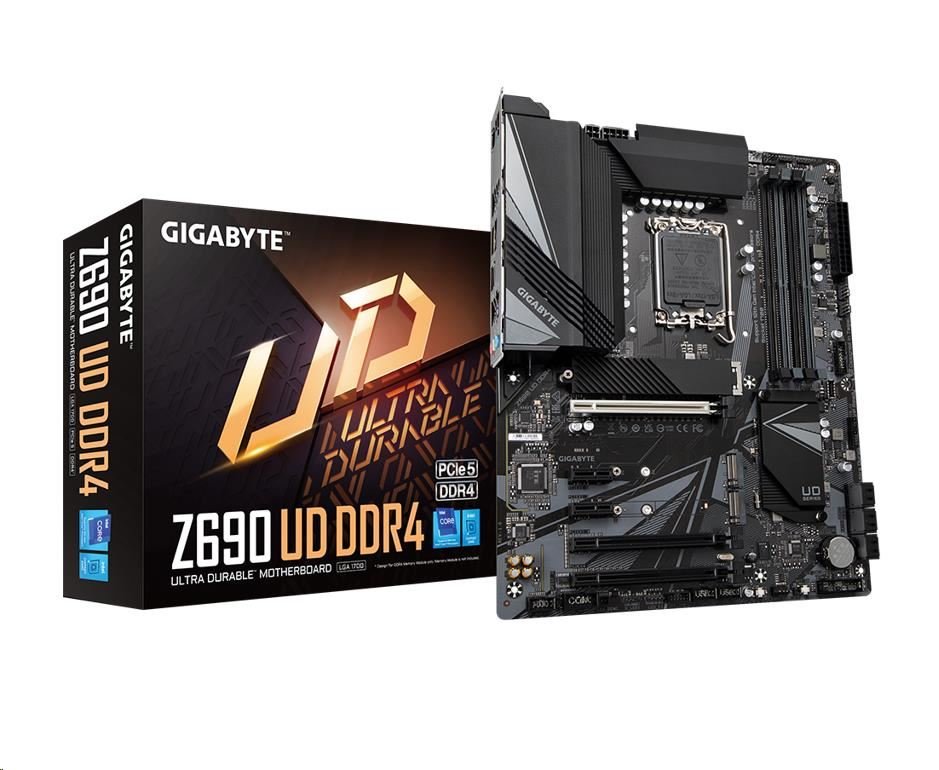

Z690 UD DDR4

Základná doska Intel Z690 s priamou 16+1+2-fázovou digitálnou konštrukciou VRM, PCIe 5.0 Design, ultra výkonné chladiče VRM, 3 x PCIe 4.0 M.2 s tepelnou ochranou, 2.5GbE LAN, zadný USB 3.2 Gen 2x2 Type-C, Q-Flash Plus

• Podporuje procesory radu Intel Core™ 12. generácie
• Dvojkanálová nevyrovnaná vyrovnávacia pamäť DDR4, 4 DIMM
• Priama konštrukcia 16+1+2 digitálnych VRM s 60A napájacím stupňom* a tantalovým polymérovým kondenzátorom?
• Mimoriadne výkonné chladiče VRM
• Rýchle 2.5GbE LAN s riadením šírky pásma
• 3 x Ultra-Fast NVMe PCIe 4.0 x4 M.2 so zväčšenými tepelnými ochrannými krytmi
• SuperSpeed USB 3.2 Gen 2x2 TYPE-C poskytuje prenosovú rýchlosť až 20 Gb/s
• RGB FUSION 2.0, podporuje adresovateľné LED a RGB LED pásy
• Inteligentný ventilátor 6 je vybavený viacerými snímačmi teploty, hybridnými hlavičkami ventilátorov s funkciou FAN STOP
• Q-Flash Plus Aktualizácia systému BIOS bez inštalácie procesora, pamäte a grafickej karty

*Maximálna prúdová kapacita výkonového stupňa je založená na fáze VCORE.

CPU

Socket LGA1700: Podpora procesorov 12. generácie Intel Core™ i9/procesorov Intel Core™ i7/procesorov Intel Core™ i5
L3 cache sa líši v závislosti od procesora
(Viac informácií nájdete v časti "Zoznam podporovaných procesorov".)

Čipová súprava

Čipová súprava Intel Z690 Express

Pamäť

Podpora pre DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz pamäťové moduly
4 x DDR DIMM socket s podporou až 128 GB (32 GB kapacita jedného DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC nevyrovnaných DIMM 1Rx8/2Rx8 pamäťových modulov (pracujú v režime non-ECC)
Podpora non-ECC nevyrovnaných DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora pamäťových modulov Extreme Memory Profile (XMP)
(Najnovšie podporované rýchlosti pamäte a pamäťové moduly nájdete na webovej stránke spoločnosti GIGABYTE.)

Palubná grafika

Podpora integrovaného grafického procesora - Intel HD Graphics:
1 x port HDMI, ktorý podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.0 a HDCP 2.3.
1 x DisplayPort s podporou maximálneho rozlíšenia 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek Audio CODEC
High Definition Audio
2/4/5.1/7.1-kanálový
* Konfigurácia 7.1-kanálový zvuk, musíte najprv otvoriť zvukový softvér a vybrať položku Rozšírené nastavenia zariadenia > Zariadenie na prehrávanie, aby ste zmenili predvolené nastavenie. Podrobnosti o konfigurácii zvukového softvéru nájdete na webovej stránke spoločnosti GIGABYTE.
Podpora výstupu S/PDIF

LAN

Realtek 2.čip 5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Rozširujúce sloty

1 x slot PCI Express x16, pracujúci s rozlíšením x16 (PCIEX16)
* Ak chcete dosiahnuť optimálny výkon, ak má byť nainštalovaná len jedna grafická karta PCI Express, nezabudnite ju nainštalovať do slotu PCIEX16.
(Slot PCIEX16 je v súlade s PCI Express 5.0 štandard.)
1 x slot PCI Express x16, pracujúci s rozlíšením x4 (PCIEX4)
1 x slot PCI Express x16, pracujúci s rozlíšením x1 (PCIEX1_4)
2 x slot PCI Express x1
(Sloty PCIEX4 a PCIEX1 zodpovedajú PCI Express 3.0 štandard.)

Technológia Multi-Graphics

Podpora technológií AMD Quad-GPU CrossFire™ a 2-Way AMD CrossFire™

Rozhranie úložiska

CPU:
1 x M.2 konektor (Socket 3, M kľúč, typ 2260/2280/22110 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
Čipová sada:
1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280 PCIe 4.0 x4/x2 podpora SSD) (M2P_SB)
1 x M.2 konektor (Socket 3, kľúč M, typ 2260/2280 PCIe 4.0 x4/x2 podpora SSD) (M2Q_SB)
6 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10

Intel Optane™ Memory Ready
* Akceleráciu systému pomocou pamäte Intel Optane™ Memory je možné povoliť len na zariadení M.2 konektory podporované čipovou sadou.

USB

Čipová súprava:
1 x port USB typu C na zadnom paneli s rozhraním USB 3.2 Gen 2x2 podpora
1 x USB Type-C port s USB 3.2 Gen 1, dostupný cez interný USB header
1 x USB 3.2 porty Gen 2 Type-A (červené) na zadnom paneli
6 x USB 3.2 porty Gen 1 (4 porty na zadnom paneli, 2 porty dostupné cez interný konektor USB)
Chipset+2 USB 2.0 Rozbočovače:
8 x USB 2.0/1.1 porty (4 porty na zadnom paneli, 4 porty dostupné cez interné USB headery)

Interné konektory I/O

1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x 4-pinový napájací konektor ATX 12V
1 x hlavička ventilátora CPU
1 x hlavička ventilátora CPU s vodným chladením
3 x hlavička systémového ventilátora
1 x hlavička systémového ventilátora/čerpadla vodného chladenia
2 x adresovateľné hlavičky LED pásikov
2 x hlavičky RGB LED pásikov
3 x M.2 konektory Socket 3
6 x konektory SATA 6 Gb/s
1 x záhlavie na prednom paneli
1 x záhlavie na prednom paneli pre zvuk
1 x záhlavie S/PDIF Out
1 x záhlavie USB Type-C, s USB 3.podpora 2 Gen 1
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 záhlavia
1 x záhlavie sériového portu
2 x konektory prídavnej karty Thunderbolt™
1 x záhlavie modulu dôveryhodnej platformy (pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 iba modul)
1 x tlačidlo reset
1 x resetovací mostík
1 x tlačidlo Q-Flash Plus
1 x mostík Clear CMOS
*Všetky záhlavia ventilátorov podliehajú podpore AIO_Pump, čerpadla a vysokovýkonného ventilátora so schopnosťou dodávať až 2A/12V @ 24W.

Konektory na zadnom paneli

1 x port pre klávesnicu/myš PS/2
1 x port DisplayPort
1 x port HDMI
1 x port USB Type-C s rozhraním USB 3.podpora 2 Gen 2x2
1 x USB 3.2 Gen 2 Type-A port (červený)
4 x USB 3.2 porty Gen 1
4 x USB 2.0/1.1 port
1 x port RJ-45
3 x audio konektory

Riadiaca jednotka I/O

riadiaci čip iTE I/O

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia otáčok ventilátora
Detekcia prietoku chladiacej vody
Upozornenie na zlyhanie ventilátora
Regulácia otáčok ventilátora
* To, či je podporovaná funkcia regulácie otáčok ventilátora (čerpadla), závisí od nainštalovaného ventilátora (čerpadla).

BIOS

1 x 256 Mbit flash
Použitie licencovaného systému AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.

Jedinečné vlastnosti

Podpora APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Podporované funkcie jednotlivých aplikácií sa môžu líšiť aj v závislosti od špecifikácií základnej dosky.
@BIOS
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Podpora Q-Flash Plus
Podpora Q-Flash
Podpora Xpress Install

Dodávaný softvér

Norton Internet Security (verzia OEM)
Realtek Gaming LAN Bandwidth Control Utility

Operačný systém

Podpora 64-bitového systému Windows 10

Faktor formy

Formát ATX; 30.5 cm x 24.4cm.
