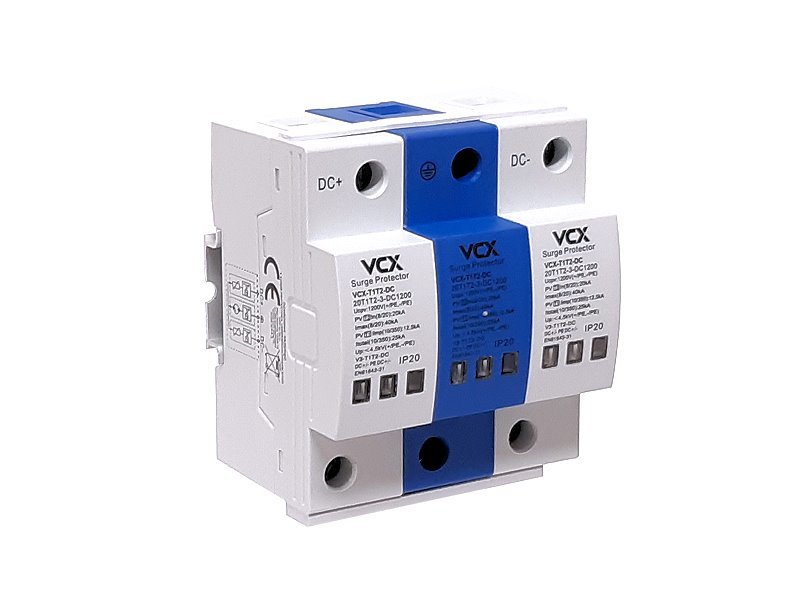

Přepěťová ochrana VCX 20T1T2-3-DC1200 DC třída T1T2 (B+C) 3P 1200V 25kA GDT BLUE s plynovým jiskřištěm

Technicky vyspělá přepěťová ochrana s plynovým jiskřištěm fungujícím jako ochrana proti přepětí třídy B a C. Je špičkovým a inovativním řešením ochrany před bleskem pro fotovoltaické instalace.

Provozní napětí zvýšené na 1200 V DC umožňuje použití v nejnáročnějších fotovoltaických instalacích.

Chránič, který je vyroben pomocí speciálního varistoru s vysokým průtokem (MOV) a plynového jiskřiště (GDT). Použití jednoho nebo dvou varistorů proto může splnit standardy, které jiní výrobci potřebují k dosažení více varistorů. Použitím menšího počtu varistorů se zmenší velikost chrániče. Náš chránič má 1 pól široký 27 mm a celková šířka 3 pólů je pouze 81 mm.

Přepěťová ochrana je vybavená varistory (MOV) v modulech DC+ a DC- a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí varistorů vlivem tzv. svodového proudu a provozního proudu.


Souhrnně lze říci, že chránič VCX DC B+C 3P 1200V (T1T2) 25kA GDT je:


•  Speciální varistor s vysokým průtokem.
•  Plynová výbojka (GDT) v modulu PE.
•  Patentovaný systém výřezů.
•  Základna ve tvaru písmene Y.
•  Mimořádně přesná a pokročilá vnitřní struktura.
•  Vyrobeno technologií varistor-jiskřiště (MOV+GDT+MOV).

Chránič je vybaven varistory (MOV) v modulech DC+ a DC- a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí jiskřiště vlivem tzv. svodového proudu a provozního proudu. Jsou vybaveny vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

PROČ VYBRAT ochranné zařízení VCX DC B+C 3P 1200V (T1T2) GDT Iimp (Itotal) = 25 kA?


Ve vnitřním provedení u konkurenčních chráničů jsou použity 3 varistory. To si vynucuje šířku 36 mm na pól, aby bylo dosaženo T1T2 Iimp = 7 kA nebo více. Celková šířka tří pólů je tedy celých 108 mm! Náš chránič je široký 27 mm/1 pól a celková šířka 3 pólů je pouze 81 mm.

Technické údaje

• Třída ochrany: T1 T2
• Ochranný prvek: varistor-jiskřiště (MOV+GDT+MOV)
• Připojení max: 35 mm2
• Maximální provozní napětí: Ucpv 1200V DC
• Testovací proud: In(8/20) 20 kA
• Maximální proud: Imax(8/20) 40 kA
• Impulsní proud na pól: Iimp(10/350) 12,5 kA
• Impulsní proud Itotal: 25 kA
• Napěťová ochrana: <2,7 kV
• Skladovací teplota: -30/+70°C
• Teplota pracovního prostředí: -30/+50°C
• Ochrana krytí: IP 20

Třídy přepěťových ochran


Přepěťová ochrana je rozdělena do 4 základních tříd A, B, C a D podle umístění a podle velikosti přepětí.

• Třída A - Svodiče přepětí umístěné ve vysokonapěťových rozvodech. Chrání rozvodnou síť, před účinky atmosférického přepětí.

• Třída B - Svodič bleskových proudů - snižuje napětí a omezuje energii přepěťové vlny způsobené přímým, nebo nepřímým úderem blesku, hlavní ochranný prvek tvoří jiskřiště (bleskojistka). Konstrukce většinou vícedílná skládající se ze základny a výměnných jednorázových modulů, s optickou signalizací stavu. Instaluje se na co nejblíže rozhraní chráněného a nechráněného prostředí, to znamená u vstupu přívodního kabelu do objektu, většinou v přípojkových skříních, nebo hlavním elektroměrovém rozvaděči.

• Třída C - Svodič přepětí - omezuje přepětí způsobené nepřímým úderem blesku a spínacími pochody v sítích. Používá se jako druhý stupeň v třístupňové ochraně. Ochranu zajišťuje jiskřiště, nebo polovodičově varistorem či transilem. Ochrana je zajištěna jednorázově, po odpojení je nutno svodič vyměnit. V případě modulového provedení se mění pouze odpojený modul. Instaluje se v podružných bytových rozvodnicích ve vzdálenosti minimálně 15m (délka kabelu) od svodiče třídy B.

• Třída D - Svodiče přepětí určené pro ochranu zařízení velmi citlivých na přepětí. Snižuje napětí a omezuje energii přepěťové vlny způsobené nepřímým úderem blesku, nebo spínacími pochody v síti. Použití v bytech i komerčních provozech jako třetí stupeň (jemná ochrana) v 3 stupňové ochraně před přepětím. Jednorázová ochrana zajištěna polovodičem varistorem, nebo transilem. Instalace musí být provedena co nejblíže chráněnému zařízení, většinou ve formě zásuvek, nebo prodlužovacích přívodů s optickou, případně akustickou signalizací vypnutí.

Přepětí - dělení

• Spínací přepětí - vnitřní vlivy, ovlivněni spínacími pochody v síti.
• Atmosférické napětí - vnější vlivy, nejčastěji úder blesku do elektrické sítě.

Proč si pořídit přepěťovou ochranu?


Na první pohled se pořízení přepěťových ochran zdá jako nemalá investice. Nicméně pokud Vás potká přepětí spínací nebo atmosférické, je investice do přepěťové ochrany jen malá částka oproti tomu, když se Vám nenávratně poškodí spotřebiče (TV, lednice nebo pračka), nebo vyhoří elektroinstalace.

U prokázané závady elektrickým přepětím výrobci spotřebičů neuznávají reklamaci. Pokud stavíte nový dům, je dnes mít nainstalovanou přepěťovou ochranu žádoucí. Při poškození bleskem hraje přepěťová ochrana velkou roli, zdali dojde k pojistnému plnění či nikoliv. Z tohoto důvodu je pořízení přepěťové ochrany vysoce rentabilní investice, která zabezpečí Vaší domácnost.

UPOZORNĚNÍ

Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž prováděla kvalifikovaná osoba s elektrotechnickou kvalifikací. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
