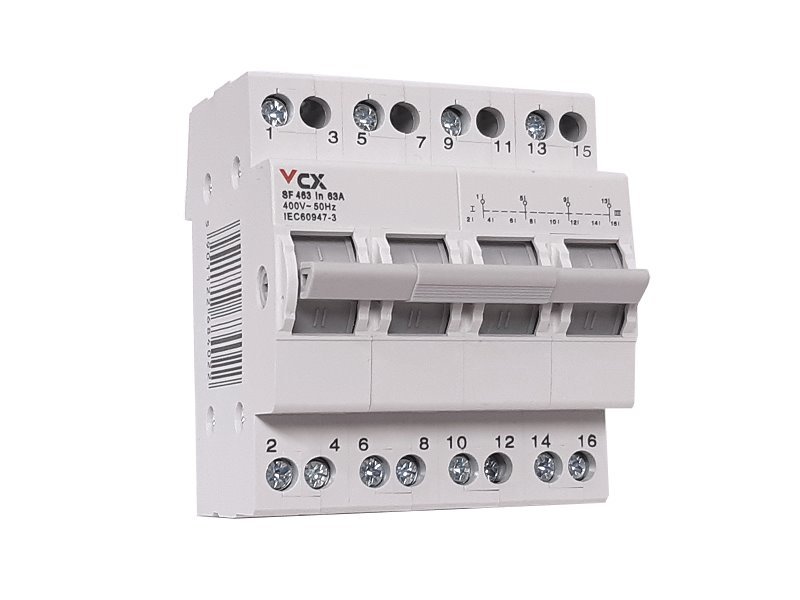

Przełącznik wyboru zasilania sieciowego VCX SF463, 1-0-2, 4P, 63A, na szynę DIN

Przełącznik instalacyjny do wyboru źródła zasilania. Do przełączania między różnymi rodzajami zasilania stosuje się przełączniki sieci/agragatu. W przypadku awarii zasilania sieciowego umożliwia przełączenie na zasilanie z generatora lub innego tzw. awaryjnego źródła energii.

Przełączniki wyboru sieci i agregatu

Przełączniki sieciowe służą do przełączania między różnymi rodzajami zasilania. W przypadku awarii zasilania sieciowego umożliwiają przełączenie na zasilanie z agregatu lub innego tzw. awaryjnego źródła.

Przełącznik instalacyjny o oznaczeniu systemowym SF463 nie jest losowym skrótem, ponieważ cyfra cztery w nazwie oznacza liczbę biegunów, w tym przypadku 4P. Liczba 63 oznacza znamionowy prąd In 63 A. Produkt montuje się na szynie TH35, co oznacza 35 mm, a stopień ochrony wynosi IP20.

Funkcją tych "przełączników sieć-agregat" jest ułatwienie zmiany źródła zasilania.

Kiedy główne źródło w jakiś sposób przestanie działać, następuje zmiana źródła zasilania - źródło energii ulega zmianie.

Przełączniki wyboru sieci

Napięcie robocze tej jednostki to 400 V AC, 50 Hz, natomiast napięcie izolacji to 690 V AC, wymiary przełącznika 4P to 72 mm. Przełącznik sieciowy może pełnić funkcję wyłącznika nadprądowego lub wyłącznika. Posiada możliwość przełączania z jednego obwodu na drugi.

Dzięki sztywności obwodu przełącznik zapewnia pewien poziom bezpieczeństwa podczas użytkowania. Przełącznik instalacyjny posiada deklarację zgodności UE 2014/35/UE dotyczącą udostępniania urządzeń elektrycznych na odpowiednich rynkach dla danych napięć oraz 2017/30/UE odnoszącą się do kompatybilności elektromagnetycznej.

2015/863/UE - z dnia 31 marca 2015 r., zmieniająca załącznik II dyrektywy Parlamentu Europejskiego i Rady 2011/65/UE w zakresie wykazu substancji ograniczonych.

Specyfikacja techniczna

• Model: SF463
• Przewody: 1-16mm2 (linka), 1-16mm2 (drut)
• Temperatura otoczenia podczas pracy: -25°C do +55°C
• Montaż: na szynie TH35
• Napięcie robocze: 400V AC 50Hz
• Napięcie izolacji: 690V AC
• Prąd: 63A
• Wytrzymałość mechaniczna (kj): 20000
• Napięcie impulsyjne znamionowe: 6 kV
• Wymiary: szerokość 72 mm (4 moduły)
• Wytrzymałość elektryczna (kj): 10000
• Stopień ochrony: IP20

UWAGA

Ze względu na ryzyko związane z ewentualnym nieprawidłowym podłączeniem urządzenia zalecamy, aby montaż wykonywała osoba posiadająca kwalifikacje elektryczne. Nie ponosimy odpowiedzialności za nieprofesjonalne podłączenie i ewentualne szkody przez to spowodowane.
