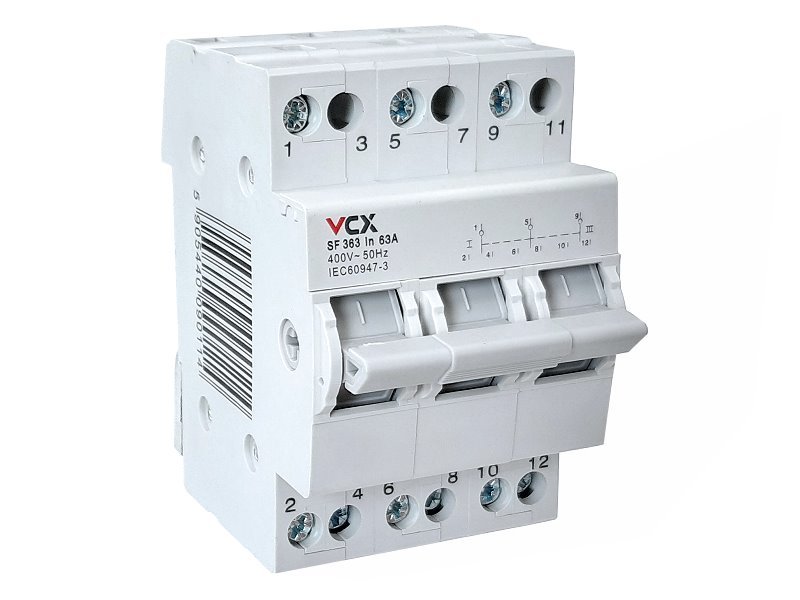

Przełącznik wyboru zasilania sieciowego VCX SF363, 1-0-2, 3P, 63A, do montażu na szynie DIN

Instalacyjny przełącznik do wyboru źródła zasilania. Do przełączania między różnymi rodzajami zasilania stosuje się przełączniki sieci/agregatu. W przypadku zaniku zasilania z sieci umożliwia przełączenie na energię z generatora lub innego tzw. awaryjnego źródła zasilania.

Przełączniki wyboru sieci i agregatu

Przełączniki sieciowe służą do przełączania między różnymi typami zasilania. W razie awarii zasilania sieciowego umożliwiają przełączenie na zasilanie z agregatu lub innego tzw. awaryjnego źródła.

Instalacyjny łącznik o oznaczeniu systemowym SF363 nie jest przypadkowym skrótem - cyfra trzy w nazwie oznacza liczbę biegunów, w tym przypadku 3P. Liczba 63 oznacza prąd znamionowy In 63 A. Produkt montuje się na szynie TH35, co oznacza 35 mm, a stopień ochrony to IP20.

Funkcją tych przełączników „sieć-generator” jest ułatwienie zmiany źródła zasilania.

Kiedy źródło podstawowe z jakiegoś powodu zostanie wyłączone, następuje zmiana źródła zasilania - źródło energii się zmienia.

Przełączniki wyboru sieci

Napięcie robocze tej jednostki to 400 V AC, 50 Hz, natomiast napięcie izolacji to 690 V AC, wymiary przełącznika 3P to 54 mm. Przełącznik sieciowy może pełnić rolę wyłącznika nadprądowego lub wyłącznika. Ma zdolność przełączania z jednego obwodu na drugi.

Dzięki sztywności obwodu przełącznik zapewnia pewien poziom bezpieczeństwa podczas użytkowania. Instalacyjny przełącznik posiada deklarację zgodności UE 2014/35/UE dotyczącą udostępniania urządzeń elektrycznych na odpowiednich rynkach dla danych napięć oraz 2017/30/UE odnoszącą się do kompatybilności elektromagnetycznej.

2015/863/UE - z dnia 31 marca 2015 r., zmieniająca załącznik II dyrektywy Parlamentu Europejskiego i Rady 2011/65/UE w zakresie wykazu substancji ograniczonych.

Dane techniczne

• Model: SF363
• Przewody: 1-16 mm2 (żyły), 1-16 mm2 (drut)
• Temperatura otoczenia podczas pracy: -25°C do +55°C
• Montaż: na szynie TH35
• Napięcie robocze: 400V AC 50Hz
• Napięcie izolacji: 690V AC
• Prąd: 63A
• Wytrzymałość mechaniczna (kj): 20000
• Nominalne napięcie udarowe: 6 kV
• Wymiary: szerokość 54 mm (3 moduły)
• Wytrzymałość elektryczna (kj): 10000
• Stopień ochrony: IP20

UWAGA

Ze względu na ryzyko związane z ewentualnym nieprawidłowym podłączeniem urządzenia zalecamy, aby montaż wykonywała osoba kwalifikowana z uprawnieniami elektrotechnicznymi. Nie ponosimy odpowiedzialności za nieprofesjonalne podłączenie i ewentualne szkody z tego wynikłe.
