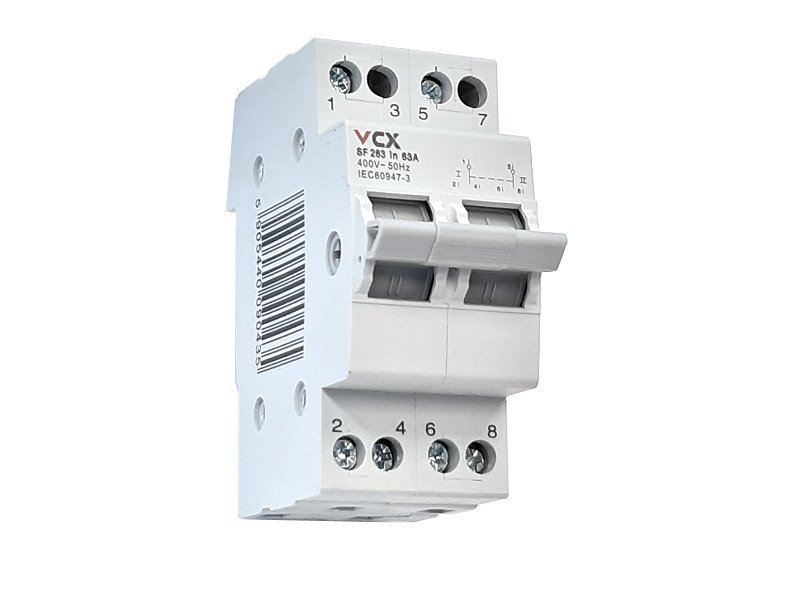

Przełącznik do wyboru zasilania sieciowego VCX SF263, 1-0-2, 2P, 63A, na szynę DIN

Instalacyjny przełącznik do wyboru zasilania sieciowego. Do przełączania między różnymi rodzajami zasilania stosuje się przełączniki sieci/aggregatu. W przypadku awarii zasilania sieciowego umożliwia przełączenie na zasilanie z generatora lub innego tzw. awaryjnego źródła energii.

Przełączniki do wyboru sieci i agregatu

Przełączniki sieciowe służą do przełączania między różnymi rodzajami zasilania. W przypadku awarii zasilania sieciowego umożliwiają przełączenie na zasilanie z agregatu lub innego tzw. awaryjnego źródła.

Instalacyjny wyłącznik o nazwie systemowej SF263 nie jest przypadkowym skrótem - cyfra dwa w nazwie oznacza liczbę biegunów, która w tym przypadku wynosi 2P. Liczba 63 oznacza znamionowy prąd In 63 A. Produkt montuje się na szynie TH35, co oznacza 35 mm, a stopień ochrony to IP20.

Funkcją tych przełączników "sieciowo-agregatowych" jest ułatwienie zmiany źródła zasilania.

Kiedy źródło podstawowe w jakiś sposób przestanie działać, następuje zmiana źródła zasilania - zmienia się źródło energii.

Przełączniki do wyboru sieci

Napięcie znamionowe tej jednostki wynosi 400 V AC, 50 Hz, natomiast napięcie izolacji to 690 V AC, wymiary przełącznika 2P to 36 mm. Przełącznik sieciowy może służyć zarówno jako wyłącznik nadprądowy, jak i wyłącznik izolacyjny. Ma zdolność przełączania z jednego obwodu na drugi.

Dzięki integralności obwodu zapewnia on pewien poziom bezpieczeństwa podczas użytkowania. Instalacyjny wyłącznik posiada deklarację zgodności UE 2014/35/EU w celu udostępnienia urządzeń elektrycznych na odpowiednich rynkach dla tych napięć, oraz 2017/30/EU, które dotyczy kompatybilności elektromagnetycznej.

2015/863/EU - z dnia 31 marca 2015 r., zmieniająca załącznik II dyrektywy Parlamentu Europejskiego i Rady 2011/65/UE w odniesieniu do wykazu substancji ograniczonych.

Specyfikacja techniczna

• Model: SF263
• Przewody: 1-16mm2 (linka), 1-16mm2 (drut)
• Temperatura otoczenia podczas pracy: -25°C do +55°C
• Montaż: na szynie TH35
• Napięcie znamionowe: 400V AC 50Hz
• Napięcie izolacji: 690V AC
• Prąd: 63A
• Wytrzymałość mechaniczna (kj): 20000
• Znamionowe napięcie impulsowe: 6 kV
• Wymiary: szerokość 36 mm (2 moduły)
• Wytrzymałość elektryczna (kj): 10000
• Stopień ochrony: IP20

OSTRZEŻENIE

Z uwagi na ryzyko związane z ewentualnym nieprawidłowym podłączeniem urządzenia zalecamy, aby montaż wykonywała osoba posiadająca kwalifikacje elektryczne. Nie ponosimy odpowiedzialności za nieprofesjonalne podłączenie i ewentualne szkody z tego wynikłe.
