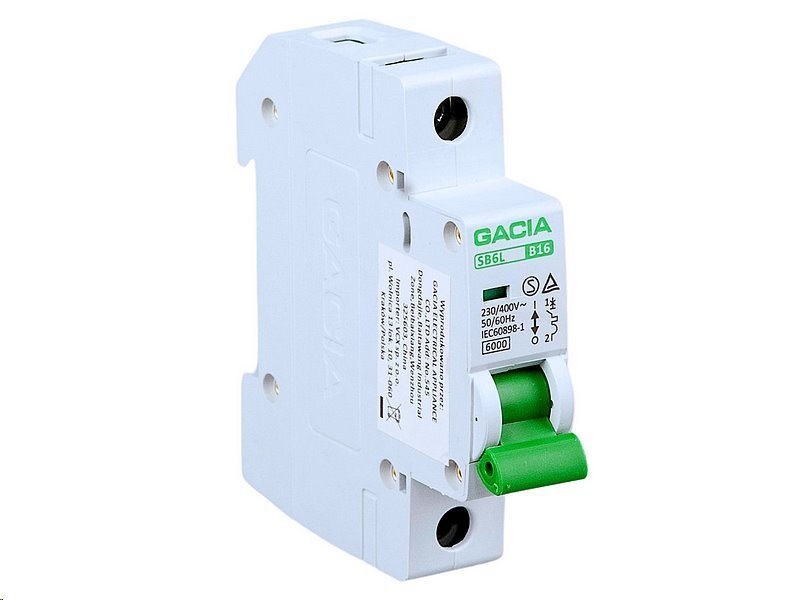

Wyłącznik nadprądowy VCX GACIA SB6L 230V/20A/B/6kA/1P na szynę DIN

Wyłącznik nadprądowy, powszechnie nazywany także wyłącznikiem DS, to element instalacji elektrycznej, którego zadaniem jest przerwać ciągłość obwodu, jeśli prąd płynący w tym obwodzie przekroczy bezpieczną wartość dla danego obwodu. Wyłączniki te przeznaczone są do kontroli i ochrony przed nadprądami (przeciążeniami i zwarciami) obwodów użytkowych instalacji elektrycznych i urządzeń w gospodarstwach domowych oraz w innych miejscach.

Instalacyjne wyłączniki SB6L stosuje się do ochrony przed przeciążeniem i przepięciami obwodów elektrycznych pracujących przy napięciu 240/415 V 50/60 Hz i o prądzie znamionowym od 6A do 63A. Wyłączniki SB6L można okazjonalnie stosować także jako wyłącznik główny.
Wyłącznik jest wykonany zgodnie z normą IEC/EN 60898-1 i posiada czytelny wskaźnik wyłączenia zwiększający bezpieczeństwo.
Wyłącznik SB6L może montować wyłącznie uprawniony personel. Przed instalacją odłączyć zasilanie.
Instalacyjny wyłącznik SB6L umożliwia bezpieczny i prosty montaż na szynie DIN TH35 za pomocą plastikowych zatrzasków.

Parametry techniczne wyłącznika

• Prąd znamionowy: 20 A
• Typ wyłącznika: B
• Znamionowa odporność impulsowa (1.2/50) Uimp: 6000
• Napięcie znamionowe Ue: 240/415 V
• Napięcie izolacji Ui: 500 V
• Częstotliwość prądu: 50/60 Hz
• Wyłączalna zdolność zwarciowa lcn EN 60898 230V: 6 kA
• Żywotność elektryczna: 6000
• Żywotność mechaniczna: 100000
• Wskaźnik położenia pracy: tak
• Stopień ochrony: IP 20
• Temperatura magazynowania: -30°C do +70°C
• Temperatura pracy: -30°C do +50°C
• Maksymalny przekrój przewodów przyłączeniowych: 25 mm2
• Moment dokręcania zacisków przyłączeniowych: 3 Nm
• Możliwość podłączenia za pomocą szyn grzebieniowych: tak

Jednofazowe wyłączniki nadprądowe

Jednofazowe wyłączniki nadprądowe są częścią instalacji elektrycznej, która jest niezbędna w każdym obwodzie. Ich funkcją jest przerwać ciągłość obwodu, gdy przepływ prądu przekroczy bezpieczne wartości.

Najczęściej wyróżnia się jednofazowe wyłączniki nadprądowe typu B i typu C. W urządzeniach typu B wyzwalacz nadprądowy jest ustawiony na 1,13 - 1,45-krotność prądu znamionowego, a wyzwalacz zwarciowy na 3 - 5-krotność prądu znamionowego. Natomiast jednofazowe wyłączniki nadprądowe o charakterystyce C wyłączą prąd zwarciowy, gdy osiągnie 5 - 10-krotność prądu znamionowego.

Służą do ochrony przed przeciążeniem i zwarciami obwodów elektrycznych pracujących w szerokim zakresie napięć i prądów znamionowych. Są przeznaczone do kontroli i ochrony przed skutkami przeciążenia i zwarć obwodów instalacyjnych oraz domowych urządzeń elektrycznych.

Wszystkie oferowane jednofazowe wyłączniki nadprądowe charakteryzują się bezpiecznym i prostym montażem na szynie DIN TH35 za pomocą zacisków.

Do czego służą jednofazowe wyłączniki nadprądowe typu B?

Wyłączniki nadprądowe są rodzajem ochrony przewodów i kabli w instalacjach elektrycznych. Chronią przewody przed skutkami termicznymi i dynamicznymi, tj. zwarciami, oraz przed skutkami termicznymi, tj. przeciążeniami. Oba te zjawiska są dla całej instalacji i podłączonych do niej urządzeń bardzo niebezpieczne.

Wyłączniki nadprądowe typu B przeznaczone są do obciążeń, które nie muszą być szczególnie wrażliwe na przegrzanie termiczne. Wyłącznik nadprądowy o oznaczeniu SB6L bywa potocznie nazywany "eska". Ich główną funkcją jest przerwać ciągłość obwodu, gdy prąd przekroczy bezpieczną wartość.

Wyłączniki nadprądowe typu B najczęściej stosuje się do ochrony instalacji domowych. Są idealne do ochrony standardowego gniazdka elektrycznego w domu.

O marce GACIA...

Gacia Electrical Appliance Co., Ltd to eksportowo ukierunkowane przedsiębiorstwo high-tech specjalizujące się w badaniach, rozwoju, produkcji i wprowadzaniu na rynek wszelkiego rodzaju wyłączników niskiego napięcia. Została założona w sierpniu 2002 roku i zatrudnia ponad 1000 pracowników.

Siedziba Gacia mieści się w mieście Wenzhou. Istnieją też cztery inne spółki zależne: Poyang Gacia, Shanghai Chaoan Electric oraz Gacia International Trade Company.

Produkty są sprzedawane w ponad 60 krajach i regionach na całym świecie. Nawiązano długoterminowe relacje współpracy z trzema przedsiębiorstwami z pierwszej światowej listy 500. Roczne inwestycje w badania i rozwój nowych produktów wynoszą co najmniej 5% rocznej sprzedaży, a firma uzyskała ponad 130 krajowych patentów, w tym 12 patentów na wynalazki, oraz uczestniczyła w tworzeniu szeregu standardów branżowych, zgłosiła rejestrację znaków towarowych w 123 krajach i regionach.

W 38 krajach ustanowiono niezależnych zagranicznych przedstawicieli marki i uzyskano ponad 80 międzynarodowych certyfikatów produktów. Znak towarowy "gacia" został uznany za "polecaną markę chińskich produktów eksportowych przez Ministerstwo Handlu" oraz 85% produktów posiada patenty.
