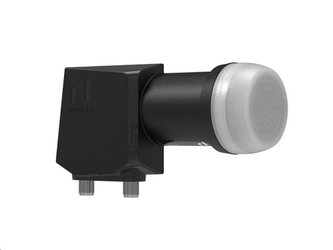

INVERTO Ultra - Twin IDLT-TWL412 - 0,2 dB

Wysokiej klasy uniwersalny konwerter twin z specjalnej serii firmy Inverto do cyfrowego odbioru satelitarnego. Konwerter został zaprojektowany po licznych testach w różnych warunkach odbioru.

LNB umożliwia odbiór sygnału z jednej satelity, jego dystrybucję do dwóch tunerów satelitarnych lub jednego tunera z dwoma wejściami i jest przygotowany do odbioru w wysokiej rozdzielczości (FULL HD, ULTRA HD).

Zaprojektowany tak, aby spełniać rygorystyczne specyfikacje i być wyprodukowany według najwyższych standardów jakości. Oferuje idealne rozwiązanie do odbioru transmisji satelitarnych w całej Europie.

Główne cechy LNB

• Nowa konstrukcja narożnika zasilania.
• Doskonałe parametry szumu fazowego, kompatybilne ze standardem DVB-S2X, wspierające telewizję Ultra HD (4K i 8K).
• Doskonała izolacja polaryzacji krzyżowej.
• Bardzo niskie poziomy zakłóceń sygnału.
• Doskonała liczba szumów przy wysokim zysku konwersji.
• Wysoka odporność na zakłócenia 4G.
• Maksymalna niezawodność.
• Długość szyjki 39 mm.

Dzięki nowej konstrukcji i wysokiej jakości komponentom LNB zapewnia wyższy zysk konwersji, przy jednoczesnym niskim współczynniku szumów i najlepszych parametrach szumu fazowego.

Połączenie innowacyjnej konstrukcji, komponentów wyższej klasy, doskonałej izolacji polaryzacji krzyżowej oraz zaawansowanej konstrukcji filtra umożliwia lepsze tłumienie zakłóceń i fałszywych sygnałów.

Ta wyjątkowa seria LNB została zaprojektowana, aby spełniać rygorystyczne specyfikacje i wyprodukowana według najwyższych standardów przemysłowych, stanowiąc idealne rozwiązanie dla instalacji w trudnych warunkach odbioru.

Specyfikacja techniczna

Pasmo wejściowe niskie
10,7 GHz ~ 11,7 GHz

Pasmo wyjściowe niskie
950 MHz ~ 1950 MHz

Częstotliwość LO w paśmie niskim
9,75 GHz

Zakres częstotliwości wejściowych pasma wysokiego
11,7 GHz ~ 12,75 GHz

Zakres częstotliwości wyjściowych pasma wysokiego
1100 ~ 2150 MHz

Częstotliwość LO w paśmie wysokim
10,6 GHz

Liczba szumów
0,2 dB typ. (0,7 dB maks.)

Dryft temperatury LO
± 2,0 MHz maks.

Początkowa dokładność LO
± 1,0 MHz maks.

Szum fazowy LO przy 1 kHz
-70 dBc/Hz

Szum fazowy LO @ 10 kHz
-80 dBc/Hz

Szum fazowy LO @ 100 kHz
-90 dBc/Hz

Szum fazowy LO @ 1 MHz
-100 dBc/Hz

Zysk konwersji
60 ~ 70 dB

Falowość zysku (w paśmie 26 MHz)
1 dB maks. (peak-to-peak)

Wahania zysku (w całym paśmie)
4 dB maks. (peak-to-peak)

Tłumienie obrazu
50 dB min.

Intermodulacja 3. rzędu - ICP3
+10 dBm min

Punkt kompresji 1 dB (@ wyjście)
0 dBm min.

Izolacja polaryzacji krzyżowej
22 dB min.

VSWR na wyjściu
2.0 : 1 maks.

Poziom zakłóceń w paśmie
-65 dBm maks.

Pobór prądu
150 mA maks. (10 VDC ~ 20 VDC)

Temperatura pracy
-30 °C ~ +60 °C

Impedancja wyjściowa
75 Ohm

Typ złącza wyjściowego
2x F (gniazdo)

Waga
127,5 g
