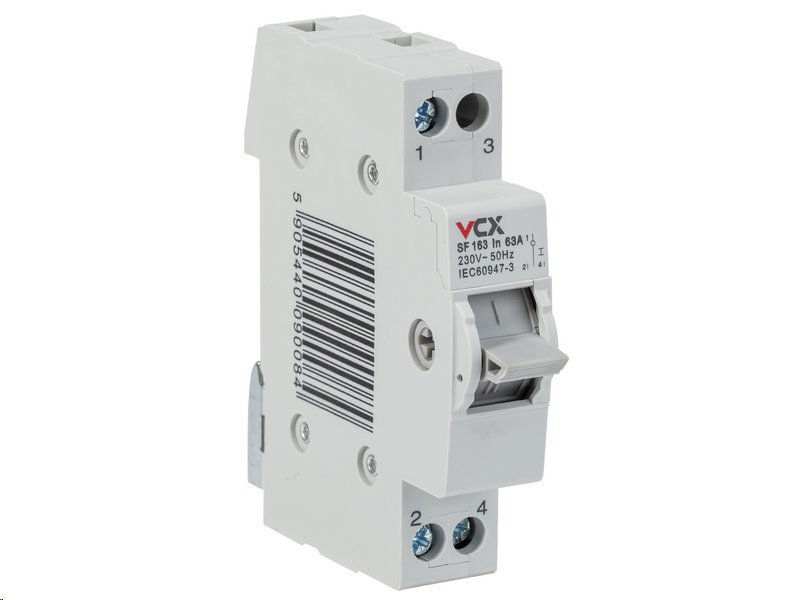

Przełącznik wyboru zasilania sieciowego VCX SF163, 1-0-2, 1P, 63A, na szynę DIN

Przełącznik instalacyjny do wyboru źródła zasilania. Do przełączania pomiędzy różnymi typami zasilania stosuje się przełączniki sieci/agregatu. W przypadku zaniku zasilania z sieci umożliwia on przełączenie na energię z generatora lub innego tzw. awaryjnego źródła zasilania.

Przełączniki do wyboru sieci i agregatu

Przełączniki sieciowe służą do przełączania pomiędzy różnymi źródłami zasilania. W razie zaniku zasilania sieciowego umożliwiają przełączenie na zasilanie z agregatu lub innego tzw. awaryjnego źródła.

Przełącznik instalacyjny o nazwie systemowej SF163 nie jest przypadkowym skrótem - jedynka w nazwie oznacza liczbę biegunów, która w tym przypadku wynosi 1P. Liczba 63 oznacza prąd znamionowy In 63 A. Produkt montuje się na szynie TH35, co oznacza 35 mm, a stopień ochrony to IP20.

Funkcją tych przełączników "sieć-generator" jest ułatwienie zmiany źródła zasilania.

Gdy główne źródło zostanie w jakiś sposób wyłączone, następuje zmiana źródła zasilania - źródło energii się zmienia.

Przełączniki do wyboru sieci

Napięcie robocze tej jednostki to 400 V AC, 50 Hz, natomiast napięcie izolacji to 690 V AC, a wymiary przełącznika 1P to 18 mm. Przełącznik sieciowy może pełnić funkcję zarówno wyłącznika, jak i rozłącznika. Ma zdolność przełączania z jednego obwodu na drugi.

Dzięki sztywności obwodu przełącznik zapewnia pewien poziom bezpieczeństwa podczas użytkowania. Przełącznik instalacyjny posiada deklarację zgodności UE zgodnie z 2014/35/EU dotyczącą udostępniania urządzeń elektrycznych na odpowiednich rynkach dla danych napięć, a 2017/30/EU odnosi się do kompatybilności elektromagnetycznej.

2015/863/EU - z dnia 31 marca 2015 r., która zmienia załącznik II dyrektywy Parlamentu Europejskiego i Rady 2011/65/UE w odniesieniu do wykazu substancji ograniczonych.

Specyfikacja techniczna

• Model: SF163
• Przewody: 1-16mm2 (linka), 1-16mm2 (drut)
• Temperatura otoczenia podczas pracy: -25°C do +55°C
• Montaż: na szynie TH35
• Napięcie robocze: 400V AC 50Hz
• Napięcie izolacji: 690V AC
• Prąd: 63A
• Wytrzymałość mechaniczna (kj): 20000
• Nominalne napięcie impulsowe: 6 kV
• Wymiary: szerokość 18 mm (1 moduł)
• Wytrzymałość elektryczna (kj): 10000
• Stopień ochrony: IP20

UWAGA

Z uwagi na ryzyko związane z ewentualnym nieprawidłowym podłączeniem urządzenia zalecamy, aby montaż wykonywała osoba posiadająca kwalifikacje elektrotechniczne. Nie ponosimy odpowiedzialności za nieprofesjonalne podłączenie i ewentualne szkody z tego wynikłe.
