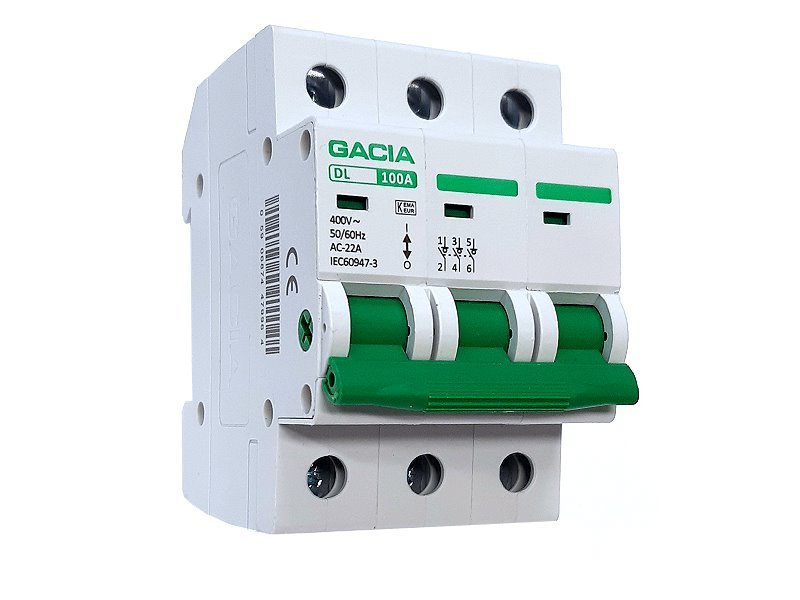

Odpínač VCX GACIA DL 3P 400V / 100A

3-pólový elektrický odpínač se dvěma souběžnými funkcemi:

• při jmenovitých podmínkách, při nadproudu (včetně zkratu, po vhodně definovanou dobu) a při jmenovitých a poruchových podmínkách odpojuje obvod.

• izoluje, tj. splňuje izolační vlastnosti zajišťující bezpečný provoz služby.

Odpínače řady DL jsou určeny jako hlavní vypínače pro elektrické obvody pracující při napětí 230/400 V AC 50/60 Hz a jmenovitém proudu 40 A až 125 A, jakož i pro připojení elektrických obvodů pod zátěží.

Přístroje splňující výše uvedené požadavky podle IEC/EN 60947-3 mají citovanou normu vyznačenou na krytu a jsou označeny příslušným symbolem.

• Výrobek smí instalovat pouze autorizovaný/kvalifikovaný personál.
• Před instalací musí být odpojeno napájení.
• Bezpečná a snadná montáž na lištu TH35 pomocí plastových svorek.
• Pro zvýšení bezpečnosti provozu vybaven snadno čitelným indikátorem vypnutí.

TECHNICKÉ PARAMETRY

• Jmenovitý proud Ie: 100A
• Jmenovitý zkratový proud: 12 le 1s
• Jmenovitý impulzní odpor (1.2/50) Uimp: 6000
• Stupeň znečištění: 2
• Jmenovité napětí Ue: 400V
• Jmenovitá izolace Ui: 500V
• Proudová frekvence: 50/60 Hz
• Elektrická životnost: 1500
• Mechanická životnost: 8500
• Indikátor provozní polohy: ano
• Stupeň krytí: IP 20
• Skladovací teplota: -30°C až +70°C
• Provozní teplota: +30°C až +50°C
• Maximální průřez připojovacích vodičů: Maximální průřez vodičů: 25 mm2
• Utahovací moment připojovacích svorek: 3Nm
• Možnost připojení pomocí hřebenových lišt: ano

Odpínače

Každá instalace nebo elektrický obvod vyžaduje odpovídající ochranu, aby byl zajištěn bezpečný provoz zařízení připojených k síti a pracovníků provádějících kontrolu, montáž nebo údržbu.

Odpínač svými vlastnostmi kombinací spínače a odpojovače, to znamená, že je to mechanický spínací přístroj schopný zapínat, vést a vypínat proudy v obvodu, který navíc ve vypnutém stavu splňuje podmínky stanovené pro tzv. bezpečné odpojení.

Jedním z nejdůležitějších prvků každé takové instalace je jistě odpínač - 3pólový, který slouží jako hlavní nouzový vypínač.

Třípólový vypínač zátěže má dvě velmi důležité funkce. Jednak vede proud za jmenovitých podmínek při přetížení a zkratu a jednak odpojuje obvod za jmenovitých podmínek.

Izolační odpínače - 3pólové jsou nejoblíbenějším typem odpojovače, který zajišťuje odpojení proudu ve vybraných úsecích třífázových elektrických instalací a zůstává výrobkem s největší univerzálností.

Jako hlavní vypínač jej lze použít v obvodech pracujících při napětí 230/400 V AC 50/60 Hz a jmenovitých proudech od 40 do 100 A.
