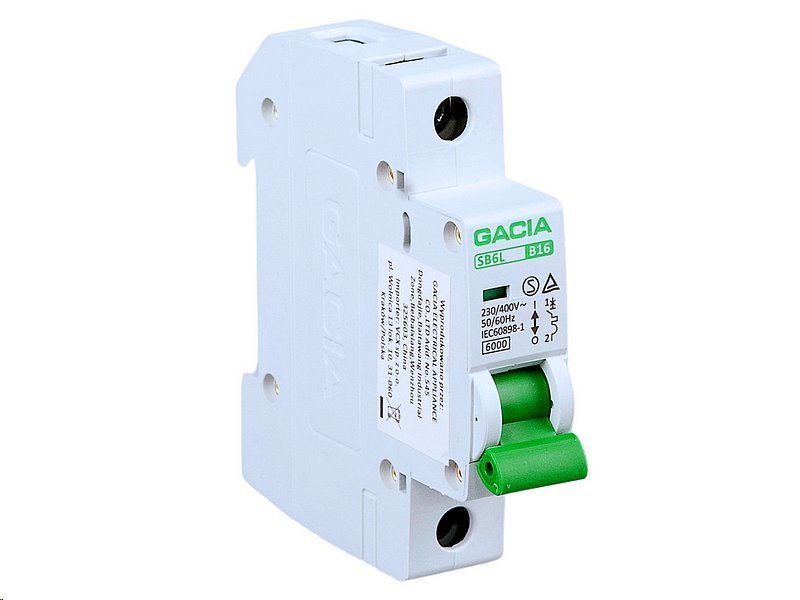

Wyłącznik nadprądowy VCX GACIA SB6L 230V/16A/B/6kA/1P na szynę DIN

Wyłącznik nadprądowy, potocznie nazywany także bezpiecznikiem automatycznym, to element instalacji elektrycznej, którego zadaniem jest przerwać ciągłość obwodu, gdy prąd płynący w tym obwodzie przekroczy bezpieczną wartość dla danego obwodu. Wyłączniki te są przeznaczone do kontroli i ochrony przed nadprądami (przeciążeniami i zwarciami) obwodów konsumenckich instalacji elektrycznych i urządzeń w gospodarstwach domowych oraz w innych miejscach.

Instalacyjne wyłączniki SB6L stosuje się do ochrony przed przeciążeniem i zwarciem obwodów elektrycznych pracujących przy napięciu 240/415 V 50/60 Hz i prądzie znamionowym od 6A do 63A. Wyłączniki SB6L można okazjonalnie stosować również jako wyłącznik główny.
Wyłącznik jest wykonany zgodnie z normą IEC/EN 60898-1 i posiada czytelny wskaźnik wyłączenia w celu zwiększenia bezpieczeństwa.
Wyłącznik SB6L może być montowany wyłącznie przez uprawniony personel. Przed montażem odłącz zasilanie.
Instalacyjny wyłącznik SB6L umożliwia bezpieczny i łatwy montaż na szynie DIN TH35 za pomocą plastikowych zaczepów.

Parametry techniczne wyłącznika

• Prąd znamionowy: 16 A
• Typ wyłącznika: B
• Impulsowa odporność udarowa (1.2/50) Uimp: 6000 V
• Napięcie znamionowe Ue: 240/415 V
• Napięcie izolacji Ui: 500 V
• Częstotliwość prądu: 50/60 Hz
• Zdolność wyłączania zwarciowego lcn EN 60898 230V: 6 kA
• Żywotność elektryczna: 6000 cykli
• Żywotność mechaniczna: 100000 cykli
• Wskaźnik położenia pracy: tak
• Stopień ochrony: IP 20
• Temperatura przechowywania: -30°C do +70°C
• Temperatura pracy: -30°C do +50°C
• Maksymalny przekrój przewodów przyłączowych: 25 mm2
• Moment dokręcania zacisków przyłączeniowych: 3 Nm
• Możliwość podłączenia za pomocą szyn grzebieniowych: tak

Jednofazowe wyłączniki nadprądowe

Jednofazowe wyłączniki nadprądowe są elementem instalacji elektrycznej, niezbędnym w każdym obwodzie. Ich funkcją jest przerwanie ciągłości obwodu w momencie, gdy przepływ prądu przekroczy bezpieczne wartości.

Najczęściej wyróżnia się jednofazowe wyłączniki nadprądowe typu B i typu C. W urządzeniach typu B nastawa wyzwalacza nadprądowego wynosi 1,13 - 1,45-krotność prądu znamionowego, a wyzwalacz zwarciowy 3 - 5-krotność prądu znamionowego. Natomiast jednofazowe wyłączniki nadprądowe o charakterystyce C wyłączają prąd zwarciowy, gdy osiągnie 5 - 10-krotność prądu znamionowego.

Służą do ochrony przed przeciążeniem i zwarciami w obwodach pracujących w szerokim zakresie napięć i prądów znamionowych. Są przeznaczone do kontroli i ochrony przed skutkami przeciążeń i zwarć obwodów instalacyjnych oraz domowych urządzeń elektrycznych.

Wszystkie oferowane jednofazowe wyłączniki nadprądowe cechują się bezpiecznym i łatwym montażem na szynie DIN TH35 z zaciskami.

Do czego służą jednofazowe wyłączniki nadprądowe typu B?

Wyłączniki nadprądowe stanowią rodzaj ochrony kabli i przewodów w instalacjach elektrycznych. Chronią kable przed skutkami cieplnymi i dynamicznymi, tj. zwarciami, oraz przed skutkami cieplnymi, tj. przeciążeniami. Oba zjawiska są dla całej instalacji i podłączonych do niej urządzeń bardzo niebezpieczne.

Wyłączniki nadprądowe typu B stosuje się tam, gdzie obciążenia niekoniecznie są wrażliwe na przeciążenia cieplne. Wyłącznik nadprądowy oznaczony SB6L bywa potocznie nazywany "eska". Ich główną funkcją jest przerwanie ciągłości obwodu, kiedy prąd przekroczy bezpieczną wartość.

Wyłączniki nadprądowe typu B są najczęściej stosowane do ochrony instalacji domowych. Są idealne do ochrony standardowego gniazdka elektrycznego w domu.

O marce GACIA...

Gacia Electrical Appliance Co., Ltd to eksportowo ukierunkowane przedsiębiorstwo high-tech specjalizujące się w badaniach, rozwoju, produkcji i wprowadzaniu na rynek wszelkiego rodzaju wyłączników niskiego napięcia. Zostało założone w sierpniu 2002 roku i zatrudnia ponad 1000 pracowników.

Siedziba Gacia znajduje się w mieście Wenzhou. Posiada także cztery spółki zależne: Poyang Gacia, Shanghai Chaoan Electric oraz Gacia International Trade Company.

Produkty są sprzedawane w ponad 60 krajach i regionach na świecie. Nawiązano długoterminowe relacje współpracy z trzema przedsiębiorstwami z pierwszej światowej pięciusetki. Roczne nakłady na badania i rozwój nowych produktów wynoszą co najmniej 5% rocznej sprzedaży, a firma uzyskała ponad 130 patentów krajowych, w tym 12 patentów na wynalazki, i uczestniczyła w opracowywaniu szeregu norm branżowych. Złożyła wnioski o rejestrację międzynarodowych znaków towarowych w 123 krajach i regionach.

W 38 krajach ustanowiono niezależnych zagranicznych przedstawicieli marki i uzyskano ponad 80 międzynarodowych certyfikatów produktów. Znak towarowy "gacia" został uznany za "polecaną markę chińskich produktów eksportowych przez Ministerstwo Handlu", a 85% produktów jest opatentowanych.
