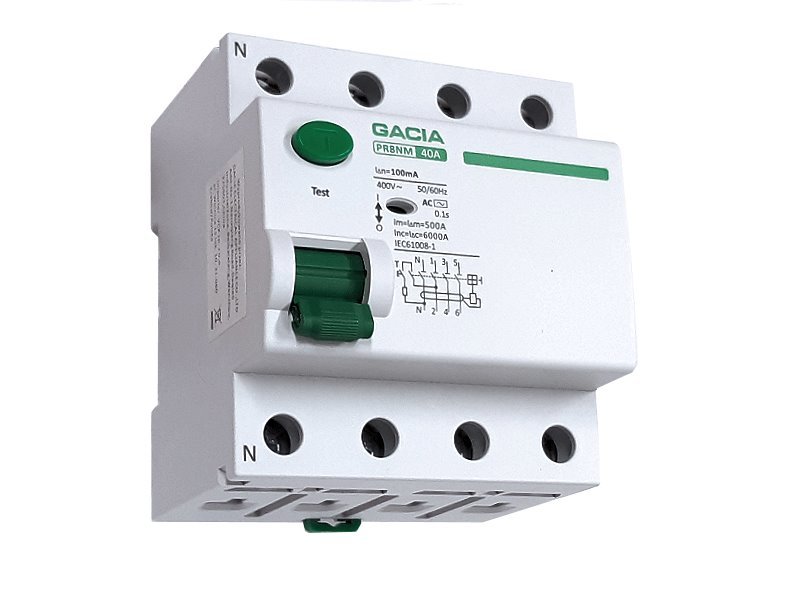

Wyłącznik różnicowoprądowy VCX GACIA PR8NM typ AC /40A/100mA/4P/6kA

Wyłącznik różnicowoprądowy PR8NM typu AC dla obwodów prądu przemiennego 50/60 Hz o napięciu znamionowym 230 V i prądzie znamionowym 40A. Spełnia normy IEC/EN61009-1.

Zapewnia odłączenie, załączanie i ochronę obwodów elektrycznych przed prądami upływowymi do ziemi, dzięki czemu zapewnia także ochronę przeciwpożarową oraz pełni funkcję wyłącznika nadprądowego - tj. ochronę przed zwarciem i przeciążeniem termicznym.

Elektroniczne układy oceniajace reakcję wyłączenia przy wzroście prądu różnicowego, które działają zależnie od napięcia sieci i automatycznie rozłączają obwód przy prądzie upływowym między fazą a ziemią większym niż znamionowy prąd różnicowy In.

Typ AC

Przeznaczony wyłącznie do przemiennych prądów różnicowych. Pulsujące składowe stałoprądowe (DC) prądu różnicowego mogą powodować zmniejszenie czułości działania lub nawet zablokowanie działania (zgodnie z normą ČSN EN 61008). Te wyłączniki różnicowoprądowe stosuje się w instalacjach, w których występują tylko elementy bierne (rezystory, indukcyjności, kondensatory), co wyklucza powstawanie prądów stałych.

Wyłączniki typu AC można bezpiecznie stosować do obciążeń, gdzie nie występuje generowanie niesinusoidalnych prądów różnicowych (grzejniki elektryczne, czajniki, podgrzewacze, silniki, kuchenki mikrofalowe, oświetlenie itp.).

Stosowany również w budownictwie, przemyśle, systemach oświetleniowych i dystrybucyjnych jako wyłącznik/łącznik.

Zastosowanie w obwodach elektrycznych o następujących parametrach:

• AC 50/60Hz
• napięcie znamionowe 230V
• prąd przemienny do 40 A
• zgodny z normami IEC/EN61009-1

Produkt może montować tylko osoba uprawniona. Przed montażem należy odłączyć zasilanie.
Dla zwiększenia bezpieczeństwa pracy jest wyposażony w czytelny wskaźnik wyłączenia. Bezpieczny i prosty montaż na szynie DIN TH35 za pomocą plastikowych zaczepów.

Sieciowy wyłącznik różnicowoprądowy PR8NM jest wyposażony w przycisk TEST do sprawdzenia wewnętrznego działania urządzenia - test należy przeprowadzać co 30 dni.

Parametry techniczne

• typ: AC
• charakterystyka obciążenia: B
• prąd znamionowy: 40A
• znamionowy prąd różnicowy A: 100mA
• znamionowa zdolność przełączania prądu różnicowego A: 500
• czas wyłączenia: 0,1 s
• odporność na udar napięciowy U imp: 6000 V
• znamionowa zdolność wyłączania zwarciowego EN 60898 (odporność na zwarcie Inc): 6 kA
• stopień zanieczyszczenia: 2
• napięcie znamionowe Ue: 400V
• napięcie izolacji Ui: 500V
• częstotliwość prądu: 50/60 Hz
• żywotność elektryczna: 4000 cykli
• żywotność mechaniczna: 4000 cykli
• wskaźnik położenia pracy: tak
• stopień ochrony: IP 20
• temperatura przechowywania: -30°C do +70°C
• temperatura pracy: -30°C do +50°C
• maksymalny przekrój przewodów przyłączeniowych: 25 mm2
• moment dokręcania zacisków: 3 Nm
• możliwość podłączenia za pomocą listew grzebieniowych: tak

Wyłączniki różnicowoprądowe - podstawowe informacje

Potocznie używa się określeń wyłącznik różnicowoprądowy, wyłącznik przeciwporażeniowy, ochronnik prądowy (angielskie skróty RCD od 'Residual Current Device' i RCCB od 'Residual Current Circuit Breaker'). Jest to urządzenie ochronne elektryczne, które przerywa obwód, gdy wykryje, że prąd wypływający z obwodu nie jest równy prądowi wpływającemu.

Stosuje się je w celu ochrony osób przed porażeniem prądem elektrycznym przy bezpośrednim i pośrednim kontakcie, zmniejsza również skutki uszkodzeń urządzeń i inne niepożądane zdarzenia, w tym - ale nie tylko - ryzyko pożaru. Stosowany w budownictwie i przemyśle.

Jak wybrać odpowiedni typ wyłącznika różnicowoprądowego?

Funkcją wyłącznika różnicowoprądowego jest monitorowanie prądów płynących do obwodu i z powrotem. Jeśli wielkość prądów w obu kierunkach różni się i część prądu ucieka, wyłącznik różnicowoprądowy wykryje tę usterkę i szybko odłączy obwód. Do wykrywania prądu upływowego wykorzystywany jest sumujący transformator prądowy. Działanie wyłącznika różnicowoprądowego może jednak zakłócać hałas występujący w obwodach, dlatego konieczne jest dobranie odpowiedniego typu wyłącznika do konkretnego obwodu elektrycznego.

Zastosowanie wyłączników różnicowoprądowych

Wyłączniki różnicowoprądowe można wykorzystać do następujących trzech zasad ochrony:
• ochrona przed porażeniem prądem elektrycznym przy uszkodzeniu
• dodatkowa ochrona przed dotykiem części przewodzących pod napięciem I?n ≤ 30 mA
• ochrona przed pożarem I?n ≤ 300 mA

Opisana na początku zasada oceny prądu różnicowego ma też wady. Przebiegi prądów płynących przez obwody końcowe rzadko są czysto sinusoidalne. W wyniku rosnącej liczby urządzeń elektronicznych prądy te są zniekształcane na różne sposoby, co wpływa także na prądy uszkodzeniowe w danym obwodzie.

Prądy różnicowe mogą być częściowo prostowane, mogą zawierać składowe wysokiej częstotliwości, a nawet składową stałą. W konsekwencji takie usterki mogą nie być wykryte przez wyłącznik różnicowoprądowy. W niektórych przypadkach mogą nawet wyłączyć wyłącznik z pracy (może nie dojść do wyłączenia przy rzeczywistej usterce).

Aby zapobiec awariom wyłączników różnicowoprądowych, należy starannie dobierać typ wyłącznika różnicowoprądowego do konkretnego obwodu elektrycznego, który chcemy chronić. Wszystkie wyłączniki różnicowoprądowe są przeznaczone do obwodów przemiennych. Różnią się one czułością na poszczególne rodzaje prądów różnicowych.

UWAGA:

Urządzenie może instalować tylko osoba uprawniona, posiadająca certyfikat zgodny z rozporządzeniem nr 50/1978 Sb. Przy nieprawidłowym podłączeniu i braku znajomości obsługi urządzenia mogą wystąpić niepożądane komplikacje. Powierz tę pracę specjaliście.
