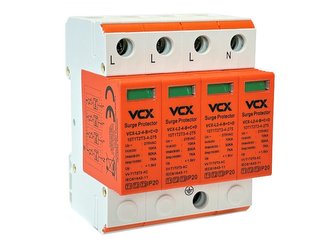

Přepěťová ochrana VCX L2-4-B+C+D AC třída T1T2T3 (B+C+D) 4P 7kA Professional

Modulární přepěťová ochrana VCX L2-4-B+C+D 7kA třídy T1 T2 T3 je určená k ochraně napájecích instalací NN proti indukovaným a spínacím přepětím. Chrání celou instalaci před účinky náhlých přepětí. \n\nSplňuje požadavky pro třídu ochrany T1 T2 T3. Může být instalována v sítích typu TN-S, TN-C a IT. Navrženy tak, aby chránila před hlavní částí bleskového proudu, který udeří do nadzemního vedení nebo přímo do chráněné budovy.

\nHlavní vlastnosti

•  Zajišťuje úplnou ochranu elektrické instalace a elektrických zařízení z ní napájených.\n•  Poskytuje úplnou ochranu elektrické instalace a z ní napájených elektrických zařízení před účinky části bleskového proudu a jiných druhů přepětí.\n•  Snižuje přepětí a svádí na zem přepětí pocházející z obou typů přepětí - přímého i nepřímého. Současně poskytuje třístupňovou úroveň ochrany.\n•  Nevyžaduje použití tzv. oddělovacích tlumivek.\n•  Poskytuje účinnou ochranu počítačů, domácích spotřebičů apod.\n•  Vybavená vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

TECHNICKÉ PARAMETRY\n

• Třída ochrany: T1 T2 T3\n• Ochranný prvek: varistor\n• Připojení max: 35 mm2\n• Maximální provozní napětí: Uc 275V AC\n• Zkušební proud In(8/20): 10 kA\n• Maximální proud Imax(8/20): 50 kA\n• Impulsní proud Iimp(10/350): 7 kA\n• Napěťová ochranná úroveň: <1,5 kV\n• Teplota skladování: -30°C až +70°C\n• Provozní okolní teplota: -30°C až +50°C\n• Ochrana krytí: IP20

Instalace ochrany

\nPřepěťové ochrany by měly být instalovány v místech vstupu elektrických instalací do budovy. Zajišťují úplnou ochranu elektrické instalace a elektrických zařízení z ní napájených před částí bleskového proudu a dalšími druhy přepětí. Snižují přepětí a svádějí na zem přepěťové proudy z obou typů přepětí - přímých i nepřímých.

Současně poskytují třístupňovou úroveň ochrany. Použití modulárních přepěťových ochran VCX L2-4-B+C + D 7kA třídy T1T2T3 nevyžaduje použití oddělovacích tlumivek. Poskytují účinnou ochranu počítačů, spotřební elektroniky/spotřebičů atd. Jsou vybaveny vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).

Jak překonat indukované a spínací přepětí?

\nDopady indukovaných a spínacích přepětí na domácí nebo podnikovou elektrickou síť jsou obvykle žalostné. Přepětí, tj. náhlé zvýšení napětí nad jmenovitou hodnotu (bezpečnou pro elektrická zařízení, jako jsou počítače nebo televizory), jsou velmi nebezpečná a předznamenávají značné náklady na opravy a výměny.

Modulární VCX přepěťové ochrany třídy T1T2T3 (B+C+D), 7kA jsou vynikajícím způsobem, jak chránit instalace napájení nn před účinky takových událostí. Svodiče přepětí třídy T1T2T3 (B+C+D), 7kA by měly být instalovány v místech, kde elektrická instalace vstupuje do budovy.

Zajišťují ochranu instalace a elektrických zařízení z ní napájených před částí bleskového proudu a dalšími typy přepětí. Každá z našich přepěťových ochran třídy T1T2T3 (B+C+D), 7kA je certifikovaná a její parametry překračují deklarované díky použití patentovaného varistorového prvku! Svodiče přepětí třídy T1T2T3 (B+C+D), 7kA nevyžadují dodatečnou tepelnou ochranu!

Vyhovuje všem normám

\nModulární přepěťová ochrana VCX L2-4-B+C+D 7kA třídy T1 T2 T3 splňuje příslušné požadavky harmonizačních právních předpisů EU:\n\nLVD 2014/35/EU - směrnice Evropského parlamentu a Rady ze dne 26. února 2014 o harmonizaci právních předpisů členských států týkajících se dodávání elektrických zařízení určených pro používání v určitých mezích napětí na trh. Odkazy na příslušné použité harmonizované normy nebo na jiné technické specifikace, ve vztahu k nimž je prohlášena shoda:

EN 61643-11

Modulární přepěťová ochrany VCX-L2-4-B+C+D 7kA třídy T1 T2 T3 je v souladu se směrnicí ROHS 2015/863/EU.

Byly také úspěšně testovány Úřadem pro zkoušení kvality Svazu polských elektrikářů.\nJakości Stowarzyszenia Elektryków Polskich (BBJ SEP).

Přepěťové ochrany - základní informace

Při analýze přepěťových ochran je nejprve nutné vysvětlit, co je to střídavý proud. V překladu z anglické zkratky AC (Alternating Current) tento pojem znamená střídavý proud. Název střídavý odkazuje, jak již název napovídá, na jeho střídavé působení z kladných a záporných hodnot.

Svodič přepětí neboli přepěťová ochrana, bleskojistka je zařízení používané v elektrických instalacích. Jeho účelem je zajistit přepěťovou ochranu instalace a k ní připojených zařízení.

\nJak vzniká přepětí v elektrické instalaci?

\nMůže vzniknout z řady zdrojů, jako je výboj blesku přímo do budovy nebo jejího napájecího vedení, výboj do systému ochrany před bleskem a/nebo prvku venkovní instalace, klimatizace, ovládání brány, venkovního osvětlení, ale také výboj blesku do sousedních objektů - a to až do vzdálenosti 2 km. Dalším zdrojem přepětí mohou být tzv. komutační přepětí, tj. spínací operace při provozu některých průmyslových strojů.

\nSvodiče přepětí střídavého proudu (AC)

\nSvodiče přepětí mají v elektrických zařízeních důležitou funkci. Toto zařízení, známé také jako přepěťová ochrana nebo varistor (svodič přepětí), je určeno k ochraně elektrických přístrojů před přechodnými přepětími způsobenými údery blesku do trakčního vedení. K přepětí dochází také při zapínání nebo vypínání nezatíženého nadzemního vedení. Tyto události mohou mít za následek poškození nebo dokonce zničení různých síťových komponent a izolace. Svodič přepětí funguje tak, že omezuje trvání a hodnotu následného proudu.

Svodiče typu 1 (dříve označované jako svodiče třídy B) chrání elektrickou instalaci a všechny zátěže před přepětím vzniklým přímým úderem blesku do napájecího vedení nebo do systému ochrany před bleskem v budově svodiče.

Svodiče typu \"1+2\" (dříve označované jako svodiče třídy B+C) jsou hybridní zařízení. Jejich účelem je ochrana před spínacími přepětími. Chrání také před atmosférickým přepětím způsobeným úderem blesku do objektů umístěných v blízkosti nadzemního vedení, ale i daleko od svodičů. I v případě přímého úderu blesku do nadzemního vedení poskytují svodiče typu \"1+2\" ochranu.\n\nSvodiče typu \"1+2+3\" (dříve označované jako svodiče třídy B+C+D) jsou určené pro ochranu zařízení velmi citlivých na přepětí. Snižují napětí a omezuje energii přepěťové vlny způsobené nepřímým úderem blesku, nebo spínacími pochody v síti. Použití v bytech i komerčních provozech jako třetí stupeň (jemná ochrana) v 3 stupňové ochraně před přepětím. Jednorázová ochrana zajištěna polovodičem varistorem, nebo transilem. Instalace musí být provedena co nejblíže chráněnému zařízení, většinou ve formě zásuvek, nebo prodlužovacích přívodů s optickou, případně akustickou signalizací vypnutí.

\nVýběr svodiče přepětí (přepěťové ochrany)

\nPři výběru vhodného svodiče přepětí pro střídavý proud je třeba vzít v úvahu maximální trvalé provozní napětí v závislosti na napětí přítomném mezi fázovým a nulovým vodičem. Při výběru je třeba věnovat pozornost průběhu prvního přepěťového proudu odpovídajícímu průběhu 10/350 µs podle ustanovení normy.

\nUPOZORNĚNÍ:

\nZařízení smí instalovat pouze oprávněná osoba, která má osvědčení z vyhlášky č. 50/1978 Sb. Při nesprávném zapojení a neznalosti se zařízením, může dojít k nežádoucím komplikacím. Svěřte tuto práci odborníkovi.
