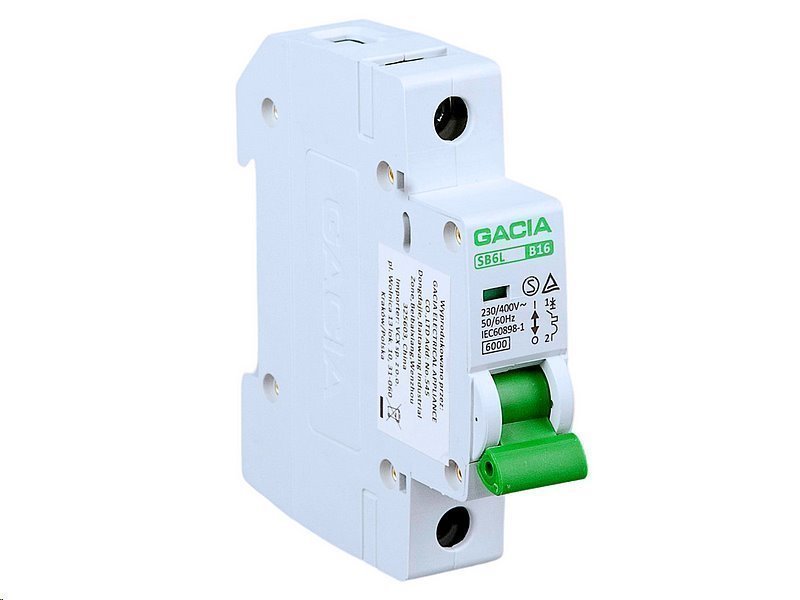

Wyłącznik nadprądowy VCX GACIA SB6L 230V/20A/C/6kA/1P na szynę DIN

Wyłącznik nadprądowy, często nazywany także wyłącznikiem instalacyjnym, jest elementem instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, jeśli przepływający w tym obwodzie prąd przekroczy bezpieczną wartość dla danego obwodu. Wyłączniki te są przeznaczone do kontroli i ochrony przed nadprądami (przeciążeniami i zwarciami) obwodów odbiorczych instalacji elektrycznych i urządzeń w gospodarstwach domowych oraz w innych miejscach.

Wyłączniki instalacyjne SB6L stosowane są do ochrony przed przeciążeniem i przepięciami obwodów elektrycznych pracujących przy napięciu 240/415 V 50/60 Hz oraz o prądzie znamionowym od 6A do 63A. Wyłączniki SB6L można okazjonalnie stosować również jako wyłącznik główny.
Wyłącznik został wykonany zgodnie z normą IEC/EN 60898-1 i posiada czytelny wskaźnik załączenia/wyłączenia dla zwiększenia bezpieczeństwa.
Montaż wyłącznika SB6L może wykonywać wyłącznie uprawniony personel. Przed instalacją odłączyć zasilanie.
Wyłącznik instalacyjny SB6L umożliwia bezpieczny i prosty montaż na szynie DIN TH35 za pomocą plastikowych zaczepów.

Parametry techniczne wyłącznika

• Prąd znamionowy: 20 A
• Typ wyłącznika: C
• Znamionowa odporność impulsowa (1.2/50) Uimp: 6000
• Napięcie znamionowe Ue: 240/415 V
• Napięcie izolacji Ui: 500 V
• Częstotliwość prądowa: 50/60 Hz
• Zdolność wyłączenia zwarciowego lcn EN 60898 230V: 6 kA
• Żywotność elektryczna: 6000
• Żywotność mechaniczna: 100000
• Wskaźnik pozycji pracy: tak
• Stopień ochrony: IP 20
• Temperatura przechowywania: -30°C do +70°C
• Temperatura pracy: -30°C do +50°C
• Maksymalny przekrój przewodów przyłączeniowych: 25 mm2
• Moment dokręcania zacisków: 3 Nm
• Możliwość podłączenia za pomocą szyn grzebieniowych: tak

Jednofazowe wyłączniki nadprądowe

Jednofazowe wyłączniki nadprądowe są częścią instalacji elektrycznej, niezbędną w każdym obwodzie. Ich funkcją jest przerwanie ciągłości obwodu, gdy przepływ prądu przekroczy wartości bezpieczne.

Najczęściej wyróżnia się jednofazowe wyłączniki nadprądowe typu B oraz typu C. W urządzeniach typu B nastawa zadziałania nadprądowego wynosi 1,13 - 1,45-krotność prądu znamionowego, a zadziałanie przy zwarciu 3 - 5-krotność prądu znamionowego.

Natomiast jednofazowe wyłączniki nadprądowe o charakterystyce C rozłączają prąd zwarciowy, gdy osiągnie on 5 - 10-krotność prądu znamionowego.

Są stosowane do ochrony przed przeciążeniami i przepięciami obwodów elektrycznych pracujących w szerokim zakresie napięć i prądów znamionowych. Służą do kontroli i ochrony przed skutkami przeciążeń i zwarć obwodów instalacyjnych oraz domowych urządzeń elektrycznych.

Wszystkie oferowane jednofazowe wyłączniki nadprądowe cechują się bezpiecznym i prostym montażem na szynie DIN TH35 z zaciskami.
Ważne jest, że jednofazowe wyłączniki nadprądowe - typ C mogą również pełnić funkcję wyłącznika głównego, co czyni je wyjątkowo uniwersalnym rozwiązaniem.

Do czego służą jednofazowe wyłączniki nadprądowe typu C?

Najczęstszymi miejscami zastosowania wyłączników typu C są przydomowy warsztat, garaż, ogród lub gniazdo zewnętrzne, do którego podłączasz elektronarzędzia.

Do silników elektrycznych, elektronarzędzi, spawarek czy mocnych zasilaczy impulsowych lub obwodów oświetleniowych z dużą liczbą świetlówek odpowiednie są wyłączniki o charakterystyce C.

Przy obciążeniach indukcyjnych - np. silnych silnikach elektrycznych (mocniejsze odkurzacze, elektronarzędzia, transformatory spawalnicze), które podczas rozruchu lub włączenia wymagają czasami nawet do 8-krotnego prądu rozruchowego w porównaniu z pracą przy prędkości znamionowej.

Podobnie jest w przypadku urządzeń z tzw. obciążeniem pojemnościowym. Chodzi przede wszystkim o te zasilane z przetwornic, takie jak spawarki inwertorowe, wydajne elektroniczne stateczniki do świetlówek,
