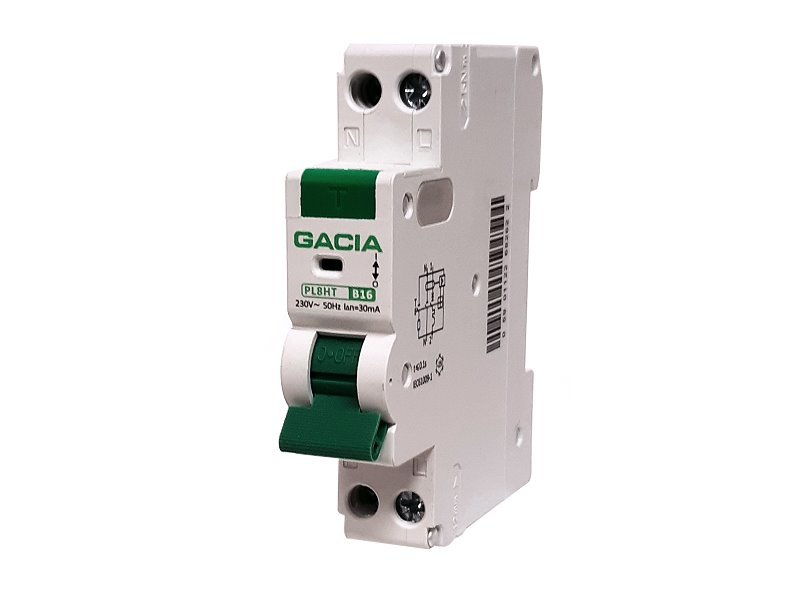

Wyłącznik różnicowoprądowy VCX GACIA PL8HT typ A /B16A/30mA/1P+N/6kA (z ochroną nadprądową RCBO)

Wyłącznik różnicowoprądowy PL8HT typu Az ochroną nadprądową RCBO (różnicówkowy bezpiecznik) dla obwodów prądu przemiennego 50/60 Hz o napięciu znamionowym 230 V i prądzie przełączalnym 16A. Zgodny z normą IEC/EN61009-1.

Zapewnia odłączenie, załączanie i ochronę obwodów elektrycznych przed zwarciami do ziemi, co zapewnia również ochronę przeciwpożarową oraz funkcję wyłącznika - tj. ochronę przed zwarciem i przeciążeniem termicznym.

Elektroniczne układy wykrywające zwiększony prąd różnicowy działają w zależności od napięcia sieci i automatycznie rozłączają obwód przy prądzie upływowym między fazą a ziemią większym niż znamionowy prąd różnicowy In.

Ten typ RCBO odłącza także przewód neutralny. Sterowanie przewodem środkowym (neutralnym) odbywa się w taki sposób, że przy załączaniu najpierw łączy się "N", a dopiero potem faza, a przy wyłączaniu najpierw zostaje odłączona faza, a dopiero potem "N". Ma to na celu zwiększenie bezpieczeństwa. Obwód "N" jest chroniony od chwili pierwszego załączenia aż do zakończenia wyłączenia.

Typ A

Przeznaczony do prądów różnicowych przemiennych i pulsujących stałoprądowych, a także w obecności niewielkiej składowej wygładzonego prądu stałego do 6 mA (zgodnie z normą ČSN EN 61008).

Stosowany w obwodach z urządzeniami zawierającymi elementy półprzewodnikowe, które w przypadku awarii mogą generować prądy różnicowe ze składowymi stałoprądowymi. Wraz ze wzrostem złożoności urządzeń domowych znajduje zastosowanie szczególnie w instalacjach domowych i pokrewnych.

Wyłączniki różnicowoprądowe typu A wybiera się dla obciążeń takich jak komputery, zmywarki, suszarki, pralki, zasilacze impulsowe oświetlenia LED itp., gdzie nie można wykluczyć niezerowej wartości średniej prądu różnicowego.

Stosowany także w budownictwie, przemyśle oraz w systemach oświetleniowych i rozdzielczych jako wyłącznik/bezpiecznik.

Zastosowanie w obwodach elektrycznych o następujących parametrach:

• AC 50/60Hz
• napięcie znamionowe 230V
• prąd przemienny do 16 A
• znamionowy prąd różnicowy A: 30mA
• znamionowa zdolność przełączania prądu różnicowego A: 500
• czas zadziałania: 0,1 s
• odporność na impulsy napięciowe U imp: 6000 V
• znamionowa zdolność wyłączania zwarcia wg EN 60898 (wytrzymałość zwarciowa Inc): 6 kA
• stopień zanieczyszczenia: 2
• napięcie znamionowe Ue: 400V
• znamionowe napięcie izolacji Ui: 500V
• częstotliwość prądu: 50/60 Hz
• trwałość elektryczna: 4000 operacji
• trwałość mechaniczna: 4000 operacji
• wskaźnik położenia pracy: tak
• stopień ochrony: IP 20
• temperatura przechowywania: -30°C do +70°C
• temperatura pracy: -30°C do +50°C
• maksymalny przekrój przewodów przyłączeniowych: 25 mm2
• moment dokręcania zacisków: 3 Nm
• możliwość podłączenia za pomocą szyn grzebieniowych: tak

Wyłączniki różnicowoprądowe - podstawowe informacje

Potocznie stosuje się nazwy różnicówka, wyłącznik przeciwporażeniowy, wyłącznik różnicowoprądowy (angielskie skróty RCD od 'Residual Current Device' i RCCB od 'Residual Current Circuit Breaker'). Jest to urządzenie ochronne elektryczne, które przerwie obwód, gdy wykryje, że prąd wychodzący z obwodu nie jest równy prądowi wpływającemu.

Stosuje się je w celu ochrony osób przed porażeniem prądem elektrycznym przy bezpośrednim i pośrednim kontakcie, zmniejsza także skutki uszkodzenia urządzeń i inne niepożądane zdarzenia, w tym - ale nie tylko - ryzyko pożaru. Stosowane jest w budownictwie i przemyśle.

Jak wybrać właściwy typ wyłącznika różnicowoprądowego?

Funkcją wyłącznika różnicowoprądowego jest monitorowanie prądów płynących do obwodu i z powrotem. Jeśli wartości prądów w obu kierunkach różnią się i część prądu ucieka, wyłącznik wykrywa tę różnicę i szybko odłącza obwód. Do wykrywania prądu upływowego używany jest sumujący transformator prądowy. Działanie wyłącznika może jednak zakłócać występowanie zakłóceń w obwodach, dlatego konieczny jest dobór odpowiedniego typu wyłącznika różnicowoprądowego.

Zastosowania wyłączników różnicowoprądowych

Wyłączniki można wykorzystać dla następujących zasad ochrony:
• ochrona przed porażeniem prądem elektrycznym w przypadku awarii
• dodatkowa ochrona przed dotykiem części przewodzących pod napięciem I?n ≤ 30 mA
• ochrona przeciwpożarowa I?n ≤ 300 mA

Opisany wcześniej sposób wykrywania prądu różnicowego ma też swoje negatywne strony. Prądy płynące w obwodach końcowych rzadko są czysto sinusoidalne. W wyniku rosnącej liczby urządzeń elektronicznych te prądy są zniekształcone na różne sposoby, co wpływa także na prądy upływowe w danym obwodzie.

Prądy upływowe mogą być częściowo prostowane, mogą zawierać składowe wysokoczęstotliwościowe, a nawet składowe stałoprądowe. W efekcie pewne uszkodzenia mogą nie zostać wykryte przez wyłącznik różnicowoprądowy. W niektórych przypadkach mogą one nawet wyłączyć wyłącznik z pracy (może nie dojść do rzeczywistego wyłączenia przy awarii).

Aby zapobiec niewłaściwemu działaniu wyłączników różnicowoprądowych, należy starannie dobierać typ wyłącznika do konkretnego obwodu elektrycznego, który ma być chroniony. Wszystkie wyłączniki są przeznaczone do obwodów przemiennych. Różnią się one czułością na różne rodzaje prądów upływowych.

UWAGA:

Urządzenie może instalować wyłącznie osoba uprawniona posiadająca świadectwo zgodne z rozporządzeniem nr 50/1978. Przy niewłaściwym podłączeniu i braku wiedzy na temat urządzenia mogą wystąpić niepożądane komplikacje. Powierz tę pracę specjaliście.
