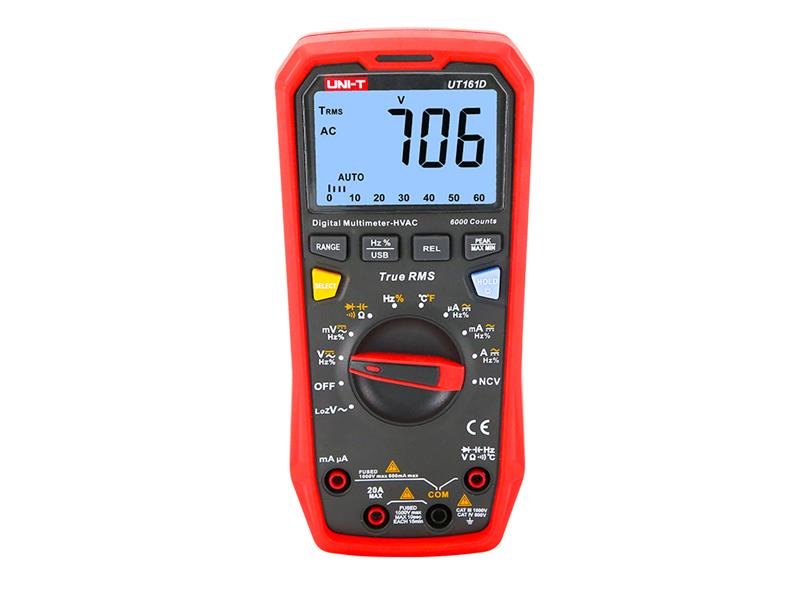

Multimetr UNI-T UT161D

Seria multimetrów UT161 to linia wysoce niezawodnych, bezpiecznych, wytrzymałych i precyzyjnych multimetrów posiadających certyfikat CE i przeznaczonych na rynek europejski. Wyświetlacze tych multimetrów są podświetlanymi LCD (ciemne dane na jasnym tle) o liczbie wskazań ±6000 (dla UT161B i UT161D) oraz ±22000 dla UT161E. Wyświetlacze mają częstotliwość odświeżania 2-3 razy na sekundę, zawierają także słupek analogowy z 31 segmentami (UT161B i UT161D) lub 41 segmentami (UT161E). Multimetry mierzą napięcie AC i DC do 1000 V i są wyposażone w ostrzeganie akustyczne i optyczne przy osiągnięciu maksymalnych wartości napięcia/prądu lub temperatury. Umożliwiają bezstykowe wykrywanie przewodów z napięciem przemiennym. W zestawie znajduje się kabel USB z konwerterem optoelektrycznym do przesyłania danych do komputera. Zasilanie stanowią cztery baterie AAA (R03), a urządzenie wyłącza się automatycznie po 15 minutach bezczynności (funkcję można tymczasowo wyłączyć). Zabezpieczenie wejść prądowych wykonane jest za pomocą bezpieczników rurkowych, które można testować tym przyrządem bez demontażu. Cyfrowy multimetr UT161D True RMS 1000 V.

Parametry produktu :

• w pełni zgodny z normą IEC/EN61010-1 i posiada podwójną izolację
• klasyfikacja CAT III 1000V - wewnętrzne instalacje elektryczne, w tym rozdziały trójfazowe
• klasyfikacja CAT IV 600V - instalacje zewnętrzne (elementy zabezpieczające, początek instalacji wewnętrznej)
• wyświetlacz LCD typu HTN z maksymalnym wskazaniem ±6000
• częstotliwość odświeżania dla większości pomiarów 3x na sekundę
• zakresy ustawiane automatycznie lub ręcznie
• automatyczne wskazywanie polaryzacji
• zakresy pomiarowe napięcia AC: 60 mV / 1000 V
• zakresy pomiarowe prądu AC: 600 μA / 10 A
• zakresy pomiarowe napięcia DC: 60 mV / 1000 V
• zakresy pomiarowe prądu DC: 600 μA / 10 A
• funkcja LoZ V~ pomiar z niską impedancją wejściową (ok. 2 kΩ)
• zakresy pomiarowe rezystancji: 600 Ω / 60 MΩ
• zakresy pomiarowe pojemności kondensatorów: 60 nF / 66 mF
• zakres pomiarowy częstotliwości: 10 Hz / 10,00 MHz
• zakres pomiarowy wypełnienia: 0,1% do 99,9%
• pomiar temperatury w zakresie -40 °C do 1000 °C (-40 °F do 1832 °F), z dołączonym termoparą do 230 °C (446 °F)
• pomiar spadków napięcia na diodach krzemowych
• pomiar ciągłości obwodu
• bezstykowe wykrywanie napięcia NCV
• wysoka dokładność
• TRMS, pomiar wartości skutecznych napięć i prądów
• tryb pomiaru względnego (REL)
• tryb MAX/MIN
• wskazanie przekroczenia zakresu: OL
• kabel USB do przesyłania zmierzonych wartości do komputera
• ochrona wejść przed przepięciem powyżej 1000 V
• ochrona wejścia prądowego μA i mA szybkim bezpiecznikiem FF600 mA H 1000 V, ø6 x 32 mm CE
• ochrona wejścia prądowego 10 A szybkim bezpiecznikiem FF11A / 1000 V ø10 x 38 mm CE
• impedancja wejściowa na zakresie mV ok. 1 GΩ, na pozostałych zakresach napięciowych 10 MΩ
• test diod i półprzewodnikowych złącz napięciem 0-3 V, prąd testowy 1,2 mA
• zasilanie: 4x bateria AAA R03 1,5 V
• wskazanie słabej baterii
• automatyczne wyłączenie po 15 minutach (usypianie przy bezczynności)
• opcjonalny adapter Bluetooth do przesyłania danych do komputera
• możliwy pomiar w polu elektromagnetycznym o natężeniu 1 V/m z dodatkowym błędem 5%

Dane techniczne :

(dokładność zdefiniowana przy temperaturze 23 °C ±5 °C i wilgotności względnej ≤75%)

• Pomiar napięcia DC (impedancja wejściowa na zakresie mV ok. 1 GΩ, na pozostałych zakresach ok. 10 MΩ):

(zakres / rozdzielczość / dokładność) 60,00 mV / 0,01 mV / ± (0,8 % + 5) 600,0 mV / 0,1 mV / ± (0,8 % + 3) 6,000 V / 0,001 V / ± (0,5 % + 3) 60,00 V / 0,01 V / ± (0,5 % + 3) 600,0 V / 0,1 V / ± (0,5 % + 3) 1000 V / 1 V / ± (1,0 % + 3)

• Pomiar napięcia AC (impedancja wejściowa ok. 10 MΩ):

(zakres / rozdzielczość / dokładność w paśmie 40 Hz-1 kHz) 60,00 mV / 0,01 mV / ± (1,2 % + 5) 600,0 mV / 0,1 mV / ± (1,2 % + 5) 6,000 V / 0,001 V / ± (1,0 % + 3) 60,00 V / 0,01 V / ± (1,0 % + 3) 600,0 V / 0,1 V / ± (1,0 % + 3) 1000 V / 1 V / ± (1,2 % + 5)

• LoZ ACV 600,0 V / 0,1 V / ± (2,0 % + 5)
• LoZ ACV 1000,0 V / 1 V / ± (2,0 % + 5)

Wyświetla rzeczywistą wartość skuteczną RMS

• Pomiar prądu DC :

(zakres / rozdzielczość / dokładność ) 600,0 μA / 0,1 μA / ± (1,0 % + 2) 6000 μA / 1 μA / ± (1,0 % + 2) 60,00 mA / 10 μA / ± (1,0 % + 3) 600,0 mA / 0,1 mA / ± (1,0 % + 3) 6,000 A / 1 mA / ± (1,2 % + 5) 10 A (20 A) / 10 mA / ± (1,2 % + 5)

• Pomiar prądu AC :

(zakres / rozdzielczość / dokładność w paśmie 40 Hz-1 kHz) 600,0 μA / 0,1 μA / ± (1,2 % + 5) 6000 μA / 1 μA / ± (1,2 % + 5) 60,00 mA / 10 μA / ± (1,5 % + 5) 600,0 mA / 0,1 mA / ± (1,5 % + 5) 6,000 A / 1 mA / ± (2,0 % + 5) 10 A (20 A) / 10 mA / ± (2,0 % + 5) Wyświetla rzeczywistą wartość skuteczną RMS

• Pomiar rezystancji :

(zakres / rozdzielczość / dokładność) 600,0 Ω / 0,1 Ω / ± (1,2 % + 2) 6,000 kΩ / 1 Ω / ± (1,0 % + 2) 60,00 kΩ / 10 Ω / ± (1,0 % + 2) 600,0 kΩ / 100 Ω / ± (1,0 % + 2) 6,000 MΩ / 1 kΩ / ± (1,2 % + 2) 60,00 MΩ / 10 kΩ / ± (2,0 % + 5)

• Pomiar pojemności kondensatorów :

(zakres / rozdzielczość / dokładność) 60,00 nF / 10 pF / ± (3,0 % + 5) 600,0 nF / 100 pF / ± (3,0 % + 5) 6,000 μF / 1 nF / ± (3,0 % + 5) 60,00 μF / 10 nF / ± (3,0 % + 5) 600,0 μF / 100 nF / ± (3,0 % + 5) 6,000 mF / 1 μF / ± (10 % + 5) 60,00 mF / 10 μF / ± (10 % + 5)

• Pomiar częstotliwości :

(zakres / rozdzielczość / dokładność) 10 Hz do 10 MHz / 0,01 Hz do 0,01 MHz / ± 0,1 % + 4

• Pomiar współczynnika wypełnienia :

0,1 % do 99,9 % / 0,1 % / ± (2,0 % + 5)

• Pomiar temperatury w zakresie -40 °C do 1000 °C ( -40 °F do 1832 °F) :

(zakres / rozdzielczość / dokładność) -40 °C do 0 °C / 0,1 °C / ± (1,0% + 3 °C) 0 °C do 300 °C / 1 °C / ± (1,0% + 2 °C) 300 °C do 1000 °C / 1 °C / ± (1,0% + 3 °C)

(zakres / rozdzielczość / dokładność)

-40 °F do 32 °F / 0,2 °F / ± (1,0% + 6 °F) 32 °F do 572 °F / 2 °F / ± (1,0% + 4 °F) 572 °F do 1832 °F / 2 °F / ± (1,0% + 6 °F) Z dołączonym termoparem typu K mierzona temperatura powinna być niższa niż 230 °C (446 °F) Przeliczanie °C na °F według wzoru °F = 1,8 × °C + 32

• Pomiar diod i półprzewodnikowych złącz :

zmierzona wartość 0,12 do 2 V i świeci zielona kontrolka: dioda jest sprawna, zmierzona wartość mniejsza niż 0,12 V i świeci czerwona kontrolka: dioda może być uszkodzona normalny spadek napięcia na złączu krzemowym wynosi 0,500 do 0,800 V rozdzielczość napięcia przy tym pomiarze: 0,001 V

• Pomiar ciągłości obwodu :

przy rezystancji przewodów ≥70 Ω wskazywany jest obwód przerwany, brzęczyk nie piknie i świeci czerwona kontrolka przy rezystancji przewodów ≤50 Ω wskazywany jest obwód zamknięty, brzęczyk ciągle piknie i świeci zielona kontrolka ochrona przed przeciążeniem: 1000 V rozdzielczość rezystancji przy tym pomiarze: 0,1 Ω

Specyfikacje ogólne :

• temperatura pracy: 0 °C - 40 °C (32 °F - 104 °F)
• wilgotność względna: ≤75% przy 0 °C - 30 °C; ≤50% przy 30 °C - 40 °C
• temperatura przechowywania: -10 °C - 50 °C (14 °F - 122 °F)
• wysokość pracy nad poziomem morza: ≤2000 m
• kompatybilność elektromagnetyczna: spełnia normy EN61326-1:2006 i EN61326-2-2:2006
• wymiary: 186 mm × 89 mm × 49 mm
• masa: 400 g
• urządzenie spełnia standardy:

cETLus, CAT III 1000V, CAT IV 600V, podwójna izolacja, ochrona przed przepięciem powyżej 1000 V

• EN 61326-1:2013; EN 61326-2-2:2013
• EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
• Zgodne z normami UL STD.: 61010-1, 61010-2-030
• Certyfikowane zgodnie z CSA STD. C22.2 nr 61010-1, 61010-2-030, 61010-2-033

Zawartość opakowania :

• multimetr UT161D z etui ochronnym
• pozłacane przewody pomiarowe CAT III 1000V / CAT IV 600V
• adapter gniazdkowy do podłączenia termopary
• termopara typu K
• kabel USB do przesyłania danych do komputera
• bezpiecznik F1: 6 x 32 mm FF 600 mA H 1000 V (ø6 x 32 mm) CE - zamontowany w urządzeniu
• bezpiecznik F2: 6 x 25 mm FF 11 A H 1000 V (ø10 x 38 mm) CE - zamontowany w urządzeniu
• 4x baterie AAA, R03 1,5 V
• instrukcja w języku czeskim, słowackim i angielskim

Opakowanie hurtowe :

• standardowa ilość w kartonie: 20 szt.
• wymiary standardowego kartonu: 480 mm x 370 mm x 325 mm
• całkowita masa kartonu: 17,8 kg
• Producent: UNI-TREND
• www.uni-t.cz
