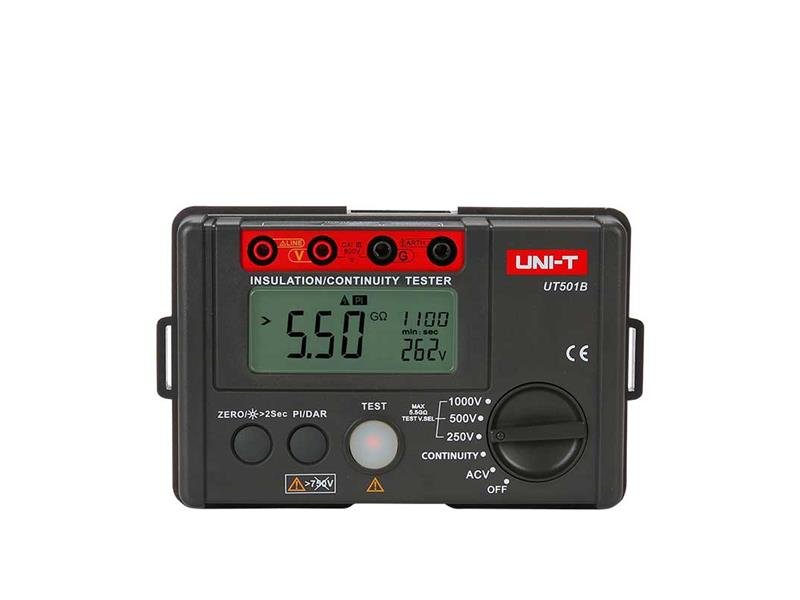

Miernik izolacji UT501B. Mierniki rezystancji izolacji serii UT500 są używane do pomiaru rezystancji izolacji urządzeń elektrycznych i sprzętu gospodarstwa domowego podczas okresowych przeglądów. Pomiar polega na sprawdzeniu rezystancji izolacji między obwodami elektrycznymi lub między obwodami a ziemią (konstrukcją urządzenia). Seria UT500 może mierzyć rezystancję izolacji, napięcie AC, niski opór, PI (współczynnik polaryzacji) oraz DAR (współczynnik absorpcji dielektrycznej). Poszczególne przyrządy serii UT500 różnią się zakresem napięcia testowego (UT501A 100V do 1000V, UT501B 250V do 1000V, UT502A 500V do 2500V), maksymalnym mierzalnym oporem izolacji (UT501A 0MΩ do 5GΩ, UT501B 0MΩ do 5GΩ, UT502A 0MΩ do 20GΩ) oraz niektórymi innymi parametrami. Są to przyrządy do testowania i kontroli w celu zapewnienia prawidłowego działania transformatorów, generatorów, silników wysokiego napięcia, kondensatorów mocy, kabli zasilających, ograniczników przepięć, przełączników, maszyn elektrycznych i urządzeń. Nadają się idealnie do prac konserwacyjnych instalacji elektrycznych i są wykonane zgodnie z normami IEC61010 oraz IEC61557.

Parametry produktu UT501B :

• pomiar rezystancji izolacji 0MΩ do 5,5GΩ
• napięcie testowe DC 250V/500V/1000V
• pomiar współczynnika polaryzacji i absorpcji dielektrycznej
• pomiar niskiego oporu 0 do 200Ω
• pomiar napięcia AC w zakresie 30 do 600V (50/60Hz)
• wskazanie przeciążenia przy >5,5GΩ
• podświetlany wyświetlacz LCD z zakresem 1999
• automatyczne przełączanie zakresów
• dodatkowy wyświetlacz do pokazywania napięcia testowego i aktywnych funkcji
• ostrzeżenie czerwonym światłem
• zasilanie 6x baterie 1,5V (AA)
• wskaźnik słabej baterii
• ochrona przeciwprzepięciowa CATIII 600 V

Dane techniczne UT501B :

• znamionowe napięcie testowe / zakres pomiaru rezystancji izolacji / znamionowy prąd pomiarowy / opór wewnętrzny

250V / 0,00MΩ - 5,5GΩ / 1,00mA - 1,10mA / 250kΩ 500V / 0,00MΩ - 5,5GΩ / 1,00mA - 1,10mA / 500kΩ 1000V / 0,00MΩ - 5,5GΩ / 1,00mA - 1,10mA / 1MΩ

• tolerancja napięcia obwodu otwartego: +10%
• prąd zwarciowy napięcia testowego: ok. 2mA
• zakres dokładności pomiaru rezystancji izolacji: 0,00MΩ do 99,9MΩ: ±(3%+5) / 100MΩ do 5,5GΩ: ±(5%+5)
• pomiar współczynnika polaryzacji przy pomiarze 10 minut / 1 minuta
• wartość PI / kryterium: ≥ 4 / najlepsza, 4 do 2 / dobra, 2,0 do 1,0 / ostrzeżenie, ≤ 1,0 / zła
• pomiar absorpcji dielektrycznej przez 60sec / 30sec
• wartość DAR / kryterium: ≥ 1,4 / najlepsza, 1,25 do 1,0 / dobra, ≤ 1 / zła
• pomiar niskiego oporu (ciągłość obwodu) - zakres: 0,00Ω do 200Ω
• rozdzielczość: 0,01Ω
• zerowanie wyświetlacza dla dokładniejszego pomiaru: tak, przycisk ZERO
• napięcie obwodu otwartego przed pomiarem: ok. 5,0V
• prąd podczas pomiaru: ok. 200mA
• dokładność: ±(2%+3)
• pomiar napięcia AC - w zakresie: 30V do 600V (50/60Hz)
• rozdzielczość: 1V
• dokładność: ±(2%+3)
• wyświetlacz: wielofunkcyjny LCD o wymiarach 70,6 mm x 34 mm, zakres 1999
• podświetlenie wyświetlacza: możliwość białego podświetlenia lub czerwonego podświetlenia przy ostrzeżeniu
• automatyczne przełączanie zakresów: tak
• brzęczyk: tak, wskazanie wysokiego napięcia
• automatyczne rozładowanie pojemności wewnętrznej po zakończeniu pomiaru: tak
• zasilanie: 6x baterie alkaliczne 1,5V (AA)
• wskaźnik słabej baterii: tak, przy spadku napięcia poniżej 7V
• waga: 0,7 kg (wraz z bateriami)
• wymiary produktu: 150 x 100 x 71 mm
• kolor produktu: czerwony i szary
• warunki do kalibracji fabrycznej: temperatura otoczenia 23°C ±5°C, wilgotność 45% do 75%
• zalecana kalibracja: 1x rocznie, protokół kalibracyjny należy zamówić oddzielnie
• warunki pracy: 0°C do +40°C / wilgotność względna powietrza 85% lub mniej
• warunki przechowywania: -20°C do +60°C / wilgotność względna 90% lub mniej
• wysokość nad poziomem morza: maks. 2000 m

Zawartość opakowania indywidualnego :

• przyrząd UT501B: 1 szt.
• przewody testowe: 1 para
• szczypce krokodylkowe: 1 para
• baterie AA 1,5V (LR6): 6 szt.
• instrukcja w języku angielskim, czeskim, słowackim: 1 szt.

Opakowanie hurtowe :

• standardowa ilość w kartonie: 20 szt.
• standardowe wymiary kartonu: 500 x 380 x 330 mm
• całkowita waga kartonu: ok. 20,9 kg

Producent :

https://www.uni-trend.com/
