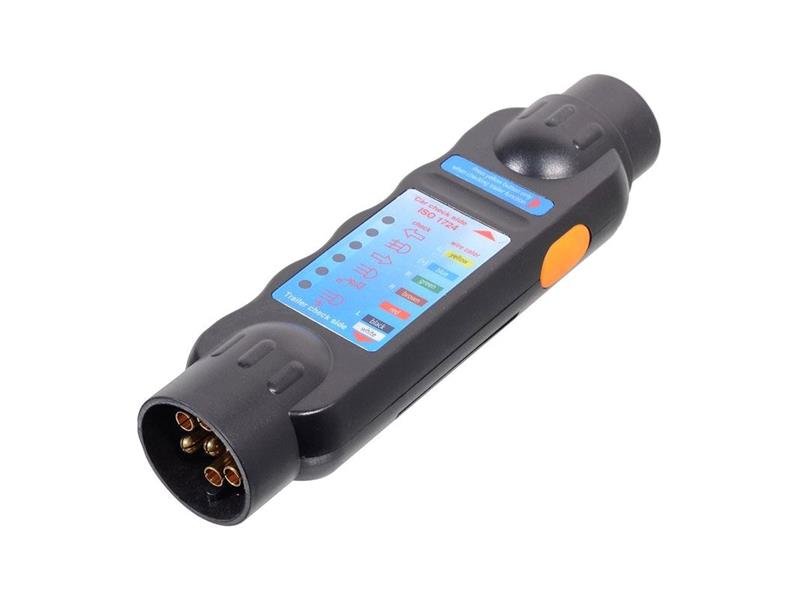

Praktyczny tester 7-pinowych gniazd i wtyczek przyczep, kamperów oraz pojazdów ciągnących. Zasilanie 12V.

Parametry produktu:

• pomiar 7-pinowych wtyczek i gniazd, lokalizacja usterek.
• pomiar 13-pinowych gniazd za pomocą adaptera (nie wchodzi w skład zestawu)
• tester nie może być używany do gniazd haka holowniczego z własną jednostką sterującą (CANBUS)

Dane techniczne:

• napięcie pokładowe pojazdu: 12V
• 6× dioda LED do wskazywania sprawności lub uszkodzenia obwodu
• zasilanie: bateria 9V 6F22 (nie wchodzi w skład opakowania)
• homologacja: CE zgodnie z ISO1724

Procedura pomiaru oświetlenia przyczepy:

Włóż wtyczkę oświetlenia przyczepy do testera i naciśnij żółty przycisk z boku urządzenia. Jeżeli wszystko jest w porządku, wszystkie diody LED się zaświecą. Każda dioda LED sygnalizuje działanie jednego obwodu elektrycznego. Jeżeli nie świeci któraś dioda LED, może to oznaczać błędne połączenie, przerwany przewód lub przepaloną żarówkę. Jeżeli nie świeci żadna dioda LED, prawdopodobnie przerwany jest przewód -12V (masa) lub bateria w urządzeniu jest rozładowana.

• Procedura pomiaru gniazda haka holowniczego:
• Włącz światła pojazdu i kierunkowskazy.

Podłącz tester do gniazda haka holowniczego pojazdu i naciśnij żółty przycisk z boku urządzenia. Diodowe wskaźniki LED sygnalizują, które światła są włączone i czy są prawidłowo przekazywane do gniazda haka holowniczego. Jeżeli nie świeci żadna dioda LED, prawdopodobnie przerwany jest przewód -12V (masa) lub żadne światła pojazdu nie są włączone.

Uwaga:

Nie podłączaj testera do gniazda haka holowniczego i gniazda przyczepy jednocześnie, pomiar można wykonywać tylko osobno!
