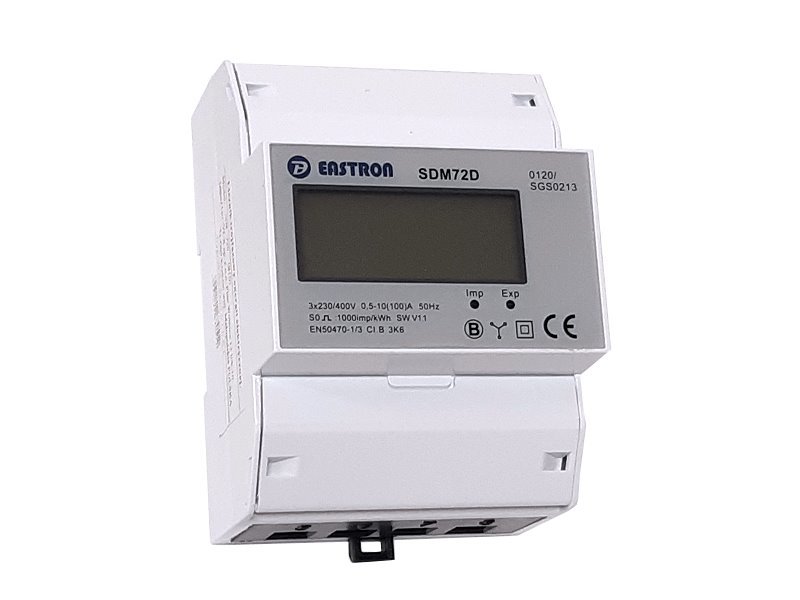

Licznik energii 3F na szynę DIN trójfazowy VCX EASTRON SDM72 D, MID, cyfrowy

Licznik energii mierzy zużytą energię elektryczną (kilowatogodziny - kWh). Urządzenie wskazuje ilość energii pobranej przez odbiorniki w budynku - wyświetlacz LCD pokazuje całkowitą energię czynną w kWh.

Licznik serii 72 jest wyposażony w wyjście impulsowe, całkowicie galwanicznie oddzielone od obwodu urządzenia, generujące impulsy proporcjonalne do ilości zużytej energii, umożliwiające podłączenie urządzenia zliczającego. Jest stosowany do pomiaru energii w aplikacjach przemysłowych i komercyjnych.

Przyrząd ma prostą obsługę, montuje się go na szynę DIN i podłącza do odbiornika, który będzie monitorował. Potrafi mierzyć szeroki zakres prądu i sam charakteryzuje się niskim zużyciem energii. Dzięki jego małym wymiarom i masie obsługa jest bardzo prosta, a jego umieszczenie na szynie DIN zajmuje niewiele miejsca.

Licznik można stosować jako miernik określony do pomiaru energii czynnej przeznaczony do użytku w lokalach mieszkalnych, handlowych i lekkim przemyśle. Certyfikat MID (zgodnie z europejską dyrektywą dotyczącą przyrządów pomiarowych 2004/22/WE). Skrót MID pochodzi od angielskich słów Measuring Instruments Directive. Sama dyrektywa obejmuje kategorie przyrządów pomiarowych (aktywnych liczników energii).

Dyrektywa MID

Przyrządy zatwierdzone zgodnie z dyrektywą dla przyrządów pomiarowych (MID - Measuring Instruments Directive) ułatwiają bezproblemowy podział kosztów.

Licznikom posiadającym zatwierdzenie MID przysługuje zaleta, że zmierzone przez nie wartości są certyfikowane, z potwierdzoną dokładnością pomiaru. Ma to znaczenie w przypadku sporów dotyczących sprawiedliwego rozdziału kosztów energii.

Licznik ułatwia rozliczanie kosztów zużycia między różnymi najemcami, np. sklepami i butikami w galeriach handlowych, firmami w biurowcach lub między różnymi liniami lotniczymi i funkcjami (np. obsługa bagażu) na lotniskach.

Fakt, że wiele z tych obiektów komercyjnych nie zostało początkowo zaprojektowanych do pomiarów podrzędnych, nie stanowi problemu. Licznik można elegancko włączyć w instalację wszędzie tam, gdzie jest to potrzebne.

Pomiar podrzędny

W budynkach wynajmowanych pomiar podrzędny musi być powiązany z całkowitym zużyciem zmierzonym przez centralny licznik rozliczeniowy. Właściciel takiego budynku, pensjonatu, spółdzielnia mieszkaniowa lub podobny podmiot występuje wówczas jako jedyny abonent poboru, który musi następnie rozdzielić całkowite koszty między poszczególnych najemców według ich rzeczywistego zużycia. Rzeczywiste zużycie tych najemców można łatwo mierzyć za pomocą prostego licznika energii zamontowanego na szynie DIN w każdym mieszkaniu.

Prosty montaż liczników w standardowych rozdzielnicach

Liczniki montowane na szynę DIN są często używane do rozdzielania kosztów zużytej energii elektrycznej na poszczególne mieszkania. Ich montaż jest prosty. Dzięki małym rozmiarom liczniki można instalować w standardowych szafkach na szynę DIN.

Liczniki nie wymagają specjalnej obudowy ani żadnej przebudowy. Zmierzane przez nie wartości są zwykle gromadzone w postaci impulsów lub odczytów szeregowych, przesyłanych do jednostki centralnej (która zbiera także inne dane). Najprostszy sposób odczytu to ręczny odczyt liczników.

Parametry eksploatacyjne

• klasa dokładności  1
• międzynarodowy standard dokładności pomiaru energii czynnej  IEC 62053-21/EN EN50470-1/3
• temperatura robocza  -20°C/+55°C
• temperatura przechowywania  -40°C/+70°C
• temperatura odniesienia  +23°C +/- 2°C
• wilgotność pracy  ≤ 90 %
• wilgotność przechowywania  ≤ 95 %
• czas startu  10 sekund
• ochrona przed wnikaniem wody i pyłu  IP51
• środowisko mechaniczne  M1
• klasa ochrony  II

Parametry techniczne

• napięcie znamionowe  230/400V AC (3~)
• napięcie robocze  80%-120% Un
• odporność na  przemienne napięcie 4kV-1m
• odporność na przebicie impulsowe  6kV-1,2/50µS
• prąd podstawowy  (Id) 10A
• maksymalny prąd znamionowy  100A
• prąd startowy  0,4% Ib
• odporność na przeciążenie  30 Imax - 0,01s
• częstotliwość pracy  50 Hz +/- 10%
• zużycie energii  ≤2W/10VA/faza
• wyświetlacz  1000 imp/kWh

UWAGA

Z uwagi na ryzyko związane z ewentualnym nieprawidłowym podłączeniem urządzenia zalecamy, aby montaż wykonywała osoba posiadająca kwalifikacje elektryczne. Nie ponosimy odpowiedzialności za nieprofesjonalne podłączenie i ewentualne szkody przez to spowodowane.
