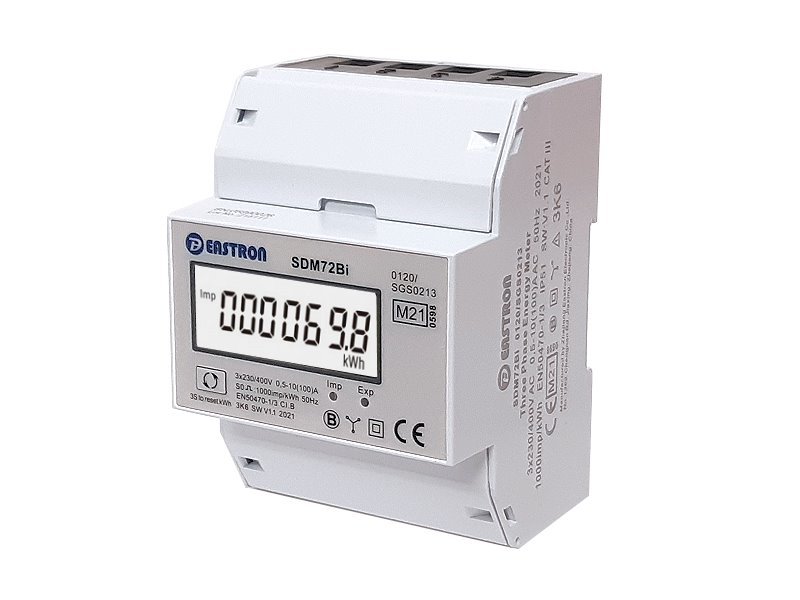

Licznik energii 3F na szynę DIN trójfazowy VCX EASTRON SDM72 BI, MID, cyfrowy, RESET

Licznik energii mierzy i wskazuje energię czynną oraz zużycie/moc - umożliwia tzw. pomiar dwukierunkowy - dopływ/odpływ łącznie z aktywnym wyzerowaniem - RESET zużycia energii (kWh). Zapewnia także jednokierunkowy (antyrewersyjny) tryb pomiaru, który jest szeroko stosowany przy pomiarze energii słonecznej. Wyposażony w biały podświetlany wyświetlacz LCD dla idealnej czytelności.

Główne cechy

•  Trójfazowy licznik czteroprzewodowy.
•  100A MAX. bezpośrednie obciążenie.
•  Idealny do pomiaru energii słonecznej.
•  Mierzy energię czynną (kWh) + moc czynna (W).
•  Pomiar dwukierunkowy.
•  Możliwość resetowania energii.
•  Wyjście impulsowe.

Seria liczników 72 jest wyposażona w wyjście impulsowe, całkowicie izolowane od obwodu urządzenia, generujące impulsy w zależności od ilości zużytej energii, umożliwiając podłączenie urządzenia zliczającego. Jest stosowana przy pomiarze energii w aplikacjach przemysłowych i komercyjnych.

Licznik ma prostą obsługę, montuje się na szynie DIN i podłącza do odbiornika, który ma monitorować. Potrafi mierzyć szeroki zakres prądu i sam charakteryzuje się niskim zużyciem energii. Dzięki swoim małym rozmiarom i wadze obsługa jest bardzo prosta, a jego montaż na szynie DIN zajmuje niewiele miejsca.

Licznik może być używany jako zatwierdzone narzędzie do pomiaru energii czynnej przeznaczone do stosowania w budynkach mieszkalnych, handlowych oraz lekkim przemyśle. Certyfikat MID (zgodnie z europejską dyrektywą dotyczącą przyrządów pomiarowych 2004/22/WE). Skrót MID pochodzi od angielskich słów Measuring Instruments Directive. Sama dyrektywa obejmuje kategorie przyrządów pomiarowych (liczniki energii czynnej).

Dyrektywa MID

Przyrządy zatwierdzone zgodnie z dyrektywą dla przyrządów pomiarowych (MID - Measuring Instrument Directive) ułatwiają bezproblemowy podział kosztów.

Liczniki energii posiadające zatwierdzenie MID mają tę zaletę, że zmierzone przez nie wartości są certyfikowane, z potwierdzoną dokładnością pomiaru. Jest to istotne w przypadku sporów dotyczących uczciwego rozdziału kosztów energii.

Liczniki ułatwiają rozliczanie kosztów zużycia pomiędzy różnych najemców, np. sklepy i butiki w galeriach handlowych, firmy z blokami biur czy między różnymi liniami lotniczymi i funkcjami (np. obsługa bagażu) na lotniskach.

Fakt, że wiele z tych obiektów komercyjnych nie jest początkowo zaprojektowanych z myślą o pomiarach podrzędnych, nie stanowi problemu. Liczniki można elegancko wkomponować w instalację wszędzie tam, gdzie jest to potrzebne.

Pomiar podrzędny

W budynkach najemnych pomiar podrzędny musi być powiązany z całkowitym zużyciem, które zmierzy centralny licznik rozliczeniowy. Właściciel takiego budynku, pensjonatu, spółdzielni mieszkaniowej i podobny podmiot występuje wtedy jako jedyny abonent, który musi następnie rozdzielić całkowite koszty między poszczególnych najemców według ich rzeczywistego zużycia. Rzeczywiste zużycie tych najemców można łatwo mierzyć za pomocą prostego licznika montowanego na szynie DIN w każdym mieszkaniu.

Prosty montaż liczników w standardowych rozdzielnicach

Liczniki montowane na szynę DIN są często używane do rozdzielania kosztów zużytej energii elektrycznej między poszczególne mieszkania. Ich montaż jest prosty. Dzięki małym rozmiarom liczniki można instalować w standardowych rozdzielnicach na szynę DIN.

Liczniki nie wymagają żadnej specjalnej obudowy ani przebudowy. Wartości przez nie zmierzone są zwykle gromadzone w postaci impulsów lub odczytów szeregowych, przekazywanych na bieżąco do jednostki centralnej (która zbiera również inne dane). Najprostszym sposobem odczytu jest ręczny odczyt liczników.

Parametry eksploatacyjne

• klasa dokładności  1
• międzynarodowy standard dokładności pomiaru energii czynnej  IEC 62053-21/EN EN50470-1/3
• temperatura pracy  -20°C/+55°C
• temperatura przechowywania  -40°C / +70°C
• temperatura odniesienia  +23°C +/- 2°C
• wilgotność pracy  ≤ 90 %
• wilgotność przechowywania  ≤ 95 %
• czas startu  10 sekund
• ochrona przed wnikaniem wody i kurzu  IP51
• środowisko mechaniczne  M1
• stopień ochrony  II

Parametry techniczne

• napięcie znamionowe  230/400V AC (3~)
• napięcie pracy  80%-120% Un
• odporność na  przemienne napięcie 4kV-1m
• odporność na udar napięciowy  6kV-1,2/50µS
• prąd podstawowy  (ld) 10A
• maksymalny prąd znamionowy  100A
• prąd rozruchowy  0,4% lb
• odporność na przeciążenie  30 Imax - 0,01s
• częstotliwość pracy  50 Hz +/- 10%
• zużycie energii  ≤2W/10VA/faza
• wyświetlacz  1000 imp/kWh

UWAGA

Ze względu na ryzyko związane z ewentualnym nieprawidłowym podłączeniem urządzenia zalecamy, aby montaż wykonywała osoba posiadająca kwalifikacje elektryczne. Nie ponosimy odpowiedzialności za nieprofesjonalne podłączenie i ewentualne szkody z tego wynikłe.
