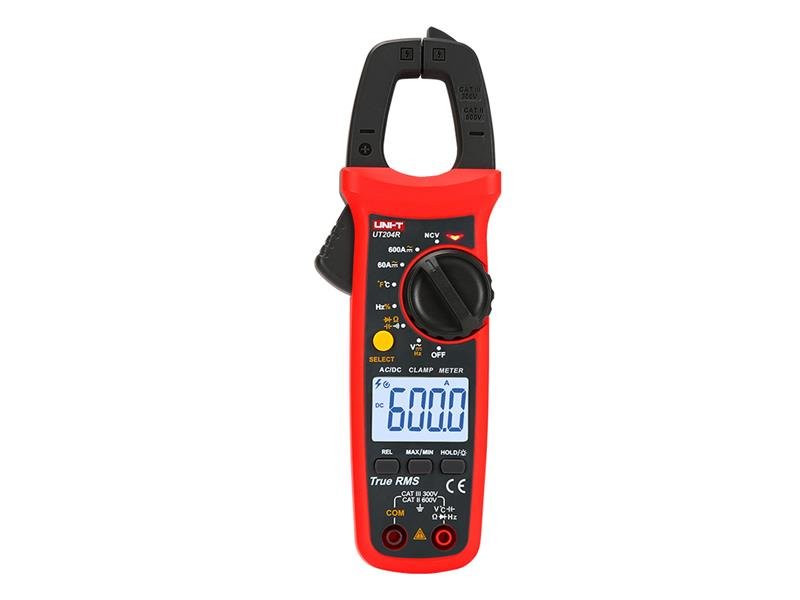

Miernik cęgowy UNI-T UT204R

Cyfrowy miernik cęgowy UT204R służy do pomiaru napięć przemiennych i stałych do 600V, prądów AC i DC do 600A oraz częstotliwości 10Hz do 60kHz przy napięciach nn do 600V i 10Hz do 10MHz przy napięciach mn. Na wszystkich zakresach posiada zabezpieczenie przed napięciem przekraczającym 600V oraz alarm dźwiękowy i optyczny. Czterocyfrowy, wielosegmentowy wyświetlacz o wymiarach 37 x 25 mm z podświetleniem oraz szybką częstotliwością odświeżania (3 razy/s). Rozwarcie szczęk pozwala na pomiar przewodów o średnicy do 28 mm. Bezdotykowe wykrywanie pola elektrycznego (NCV) umożliwia wykrycie przewodów pod napięciem w dwóch czułościach - EFLo i EFHi dla instalacji nn 110V/50/60Hz i 230V/50/60Hz. Dołączona osłona końcówek przewodów pomiarowych umożliwia pomiary na instalacjach nn w kategorii CAT III bez ryzyka powstania łuku. Bez osłon pomiarowych przewodami testowymi można wykonywać pomiary tylko na instalacjach nn kategorii CAT II. Dołączony termopara typu K (czujnik temperatury nikol-chrom - nikol-krzem) umożliwia pomiar temperatur od -40°C do 1000°C. Zasilanie bateriami 2x 1,5V R03. Pobór prądu miernika wynosi ok. 1,8 mA. Układ posiada funkcję automatycznego oszczędzania energii. Pobór w trybie uśpienia jest 100kHz~1MHz: 600mV RMS ≤ amplituda wejściowa ≤ 30V RMS >1MHz~10MHz: 1V RMS ≤ amplituda wejściowa ≤ 30V RMS

• Uwaga 2) Pomiar wypełnienia (współczynnika pracy) jest możliwy tylko dla przebiegu prostokątnego ≤10kHz, amplituda: 1V p-p
• Częstotliwość ≤ 1kHz Wypełnienie: 10.0%~95.0%
• Częstotliwość > 1kHz Wypełnienie: 30.0%~70.0%
• zabezpieczenie przed przeciążeniem przy 600 Vrms

9. Test ciągłości obwodu:

• przy zmierzonej rezystancji mniejszej niż 10Ω sygnalizowany jest ciągły obwód dźwiękiem buzzer'a
• przy zmierzonej rezystancji większej niż 31Ω sygnalizacja rozłączonego obwodu nie wydaje dźwięku
• niepewność w zakresie 10Ω do 31Ω
• napięcie obwodu otwartego ok. 2,0V
• pomiar na zakresie 600Ω
• zabezpieczenie przed przeciążeniem przy 600 Vrms

10. Pomiar diod:

• w kierunku przewodzenia spadek napięcia złącza półprzewodnikowego jest mniejszy lub równy 2V
• dla złącza krzemowego typowy spadek napięcia to 0,5 do 0,8V
• napięcie obwodu otwartego ok. 4,0V
• pomiar na zakresie 6,000V

11. Bezdotykowe wykrywanie pola elektrycznego (NCV):

• umożliwia wykrycie przewodów pod napięciem w dwóch czułościach - EFLo i EFHi dla instalacji nn 110V/50/60Hz i 230V/50/60Hz

Dodatkowe parametry:

• pomiar wartości maksymalnych i minimalnych: tak
• pomiar w trybie względnym (procentowym) dla napięcia i pojemności: tak
• zatrzymanie danych (HOLD): tak
• wskaźnik słabej baterii: tak
• automatyczne wyłączanie zasilania: tak
• zasilanie bateriami 1,5 V (R03): 2 szt.
• rozmiar podświetlonego wyświetlacza: 37 mm x 25 mm
• wymiary produktu: 215 mm x 63,5 mm x 36 mm
• masa netto produktu: 235 g
• kolor produktu: czerwony i szary

Zawartość opakowania:

• miernik cęgowy UT204R: 1 szt.
• przewody pomiarowe: 1 para
• termopara K do 1000°C: 1 szt.
• baterie 1,5 V (R03): 2 szt.
• instrukcja obsługi: 1 szt.

Opakowanie hurtowe:

• standardowa ilość na karton: 40 szt.
• standardowe wymiary kartonu: 485 mm x 295 mm x 385 mm
• standardowa masa brutto kartonu: 16,7 kg

PRODUCENT: UNI-TREND

https://www.uni-trend.com/
