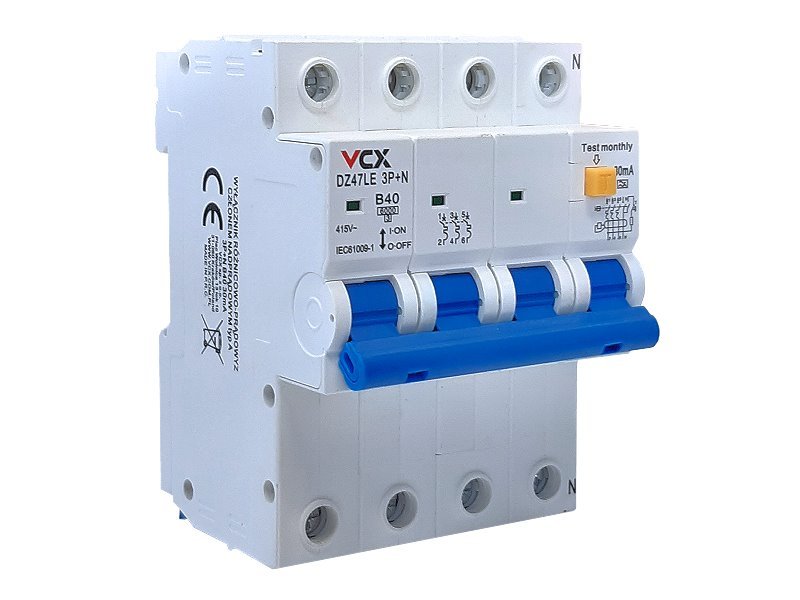

Wyłącznik różnicowoprądowy VCX DZ47LE 3P+N typ A /B40A/30mA/6kA (z ochroną nadprądową RCBO)

Wyłącznik różnicowoprądowy typ Az ochroną nadprądową RCBO (wyłącznik różnicowoprądowy z funkcją zabezpieczenia nadprądowego) do obwodów prądu przemiennego 50/60 Hz o napięciu znamionowym 230 V i prądzie znamionowym 40 A. Zgodny z normami IEC/EN61009-1.

Zapewnia odłączenie, załączanie i ochronę obwodów elektrycznych przed prądami upływowymi do ziemi, co zapewnia również ochronę przeciwpożarową oraz pełni funkcję wyłącznika nadprądowego - tj. ochronę przed zwarciem i przeciążeniem termicznym.

Elektroniczne układy wykrywające wzrost prądu różnicowego pracują zależnie od napięcia sieci i automatycznie rozłączają obwód przy prądzie upływowym między fazą a ziemią większym niż znamionowy prąd resztkowy In.

Ten typ RCBO rozłącza również przewód neutralny. Sterowanie przewodem neutralnym odbywa się w taki sposób, że przy włączaniu najpierw załącza się przewód „N”, a dopiero potem faza, a przy wyłączaniu najpierw odłączana jest faza, a dopiero potem „N”. Wynika to z wyższych wymogów bezpieczeństwa. Obwód „N” jest chroniony od momentu pierwszego załączenia aż do zakończenia wyłączenia.

Typ A

Przeznaczony do prądów resztkowych przemiennych i pulsujących składową stałą, a także w obecności niewielkiej składowej wygładzonego prądu stałego do 6 mA (zgodnie z normą ČSN EN 61008).

Stosowany w obwodach z urządzeniami zawierającymi elementy półprzewodnikowe, które mogą w przypadku awarii generować prądy resztkowe ze składową stałą. Wraz ze wzrostem złożoności urządzeń gospodarstwa domowego znajduje zastosowanie szczególnie w instalacjach domowych i podobnych.

Wyłączniki różnicowoprądowe typu A wybiera się dla obciążeń takich jak komputery, zmywarki, suszarki, pralki, zasilacze impulsowe oświetlenia LED itp., gdzie nie można wykluczyć niezerowej średniej wartości prądu resztkowego.

Stosuje się je również w budownictwie, przemyśle oraz systemach oświetleniowych i rozdzielczych jako wyłącznik/wyłacznik.

Zastosowanie w obwodach elektrycznych o następujących parametrach:

• AC 50/60Hz
• napięcie znamionowe 415V
• prąd przemienny do 40 A
• zgodny z normami IEC/EN61009-1

Produkt może montować tylko uprawniona osoba. Przed montażem należy odłączyć zasilanie.
Dla zwiększenia bezpieczeństwa eksploatacji jest wyposażony w czytelny wskaźnik rozłączenia. Bezpieczny i łatwy montaż na szynie DIN TH35 za pomocą plastikowych zaczepów.

Sieciowy wyłącznik różnicowoprądowy jest wyposażony w przycisk TEST do kontroli prawidłowego działania urządzenia - test powinien być wykonywany co 30 dni.

Parametry techniczne

• typ: A
• charakterystyka obciążenia: B
• prąd znamionowy: 40A
• znamionowy prąd resztkowy In: 30mA
• znamionowa zdolność wyłączania prądu resztkowego A: 500
• czas wyłączenia: 0,1 s
• odporność na udar napięciowy Uimp: 6000 V
• znamionowa zdolność wyłączania zwarciowego EN 60898 (odporność na zwarcie Inc): 6 kA
• stopień zanieczyszczenia: 2
• napięcie znamionowe Ue: 415V
• znamionowe izolacyjne Ui: 500V
• częstotliwość prądu: 50/60 Hz
• żywotność elektryczna: 8000 operacji
• żywotność mechaniczna: 8000 operacji
• wskaźnik położenia pracy: tak
• stopień ochrony: IP 20
• temperatura przechowywania: -30°C do +70°C
• temperatura pracy: -30°C do +50°C
• maksymalny przekrój przewodów przyłączeniowych: 25 mm2
• moment dokręcania zacisków: 3 Nm
• możliwość podłączenia przy użyciu szyn grzebieniowych: tak

Wyłączniki różnicowoprądowe - informacje podstawowe

Potocznie używa się określeń różnicówka, wyłącznik różnicowoprądowy, zabezpieczenie przeciwporażeniowe (angielskie skróty RCD - Residual Current Device oraz RCCB - Residual Current Circuit Breaker). Jest to urządzenie ochronne elektryczne, które przerywa obwód, gdy wykryje, że prąd wychodzący z obwodu nie jest równy prądowi wchodzącemu.

Stosowane jest do ochrony osób przed porażeniem prądem elektrycznym zarówno przy bezpośrednim, jak i pośrednim kontakcie, zmniejsza również skutki uszkodzeń urządzeń i inne niepożądane zdarzenia, w tym - ale nie tylko - możliwość powstania pożaru. Wykorzystuje się je w budownictwie i przemyśle.

Jak dobrać odpowiedni typ wyłącznika różnicowoprądowego?

Funkcją wyłącznika różnicowoprądowego jest monitorowanie prądów płynących w obwodzie i powrotnych. Jeżeli wielkość prądów w obu kierunkach się różni i część prądu ucieka, wyłącznik różnicowoprądowy wykrywa tę usterkę i szybko rozłącza obwód. Do wykrywania prądu upływowego używany jest sumujący transformator prądowy. Działanie wyłącznika zakłócają jednak zjawiska występujące w obwodach, dlatego konieczne jest dobranie odpowiedniego typu wyłącznika różnicowoprądowego.

Zastosowania wyłączników różnicowoprądowych

Wyłączniki różnicowoprądowe można wykorzystywać do następujących trzech zasad ochrony:
• ochrona przed porażeniem prądem elektrycznym w przypadku awarii
• ochrona dodatkowa przed dotykiem części przewodzących pod napięciem I?n ≤ 30 mA
• ochrona przeciwpożarowa I?n ≤ 300 mA

Opisany wyżej sposób oceniania prądu resztkowego ma też wady. Przebiegi prądów płynących w obwodach końcowych rzadko są czysto sinusoidalne. W wyniku rosnącej liczby urządzeń elektronicznych te prądy są różnie zniekształcone, co wpływa także na prądy zwarciowe w danym obwodzie.

Prądy resztkowe mogą być częściowo prostowane, mogą zawierać składowe wysokiej częstotliwości, a nawet składową stałą. W efekcie takie uszkodzenia nie zawsze są wykrywane przez wyłącznik różnicowoprądowy. W niektórych przypadkach mogą nawet powodować wyłączenie wyłącznika (może nie dojść do wyłączenia przy rzeczywistej usterce).

Aby zapobiec nieprawidłowemu działaniu wyłączników różnicowoprądowych, należy starannie dobierać typ wyłącznika do konkretnego obwodu elektrycznego, który ma być chroniony. Wszystkie wyłączniki różnicowoprądowe przeznaczone są do obwodów przemiennych. Różnią się czułością na różne rodzaje prądów resztkowych.

UWAGA:

Urządzenie może instalować wyłącznie osoba uprawniona posiadająca świadectwo zgodne z rozporządzeniem. Przy niewłaściwym podłączeniu i braku wiedzy obsługa może prowadzić do niepożądanych komplikacji. Powierzyć tę pracę specjaliście.
