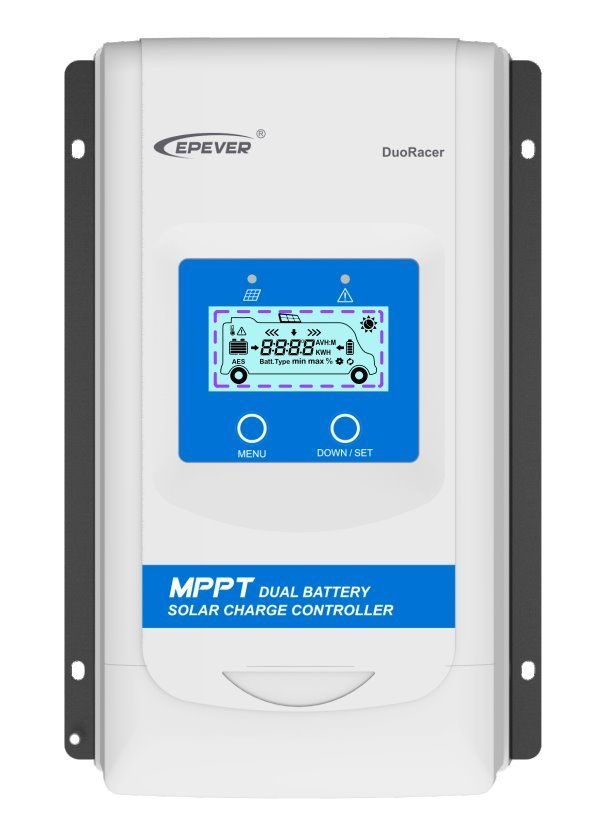

EPsolar DR3210-DDS

MPPT regulator serii DuoRacer jest przeznaczony do ładowania dwóch akumulatorów, odpowiedni do kamperów, łodzi itp. Napięcie paneli do 100 V i maksymalny prąd ładowania 30 A, akumulatory 12/24 V, maks. moc PV 390/780 Wp.

MPPT regulator ładowania DuoRacer jest przeznaczony do ładowania dwóch akumulatorów - pokładowego i rozruchowego (oznaczonych poniżej jako BATT1 i BATT2) w systemie solarnym. Ten regulator obsługuje kilka typów głównych akumulatorów (BATT1), w tym zamknięte, żelowe, zalewane, LiFePO4 i Li-NiCoMn, które są odpowiednie dla RV, kamperów, łodzi itp. Urządzenie automatycznie rozpoznaje napięcie systemu akumulatora rozruchowego (BATT2) i po spełnieniu warunków akumulator zostanie naładowany.

Regulator działa jak przetwornica, co oznacza, że wyższe napięcie wejściowe i niższy prąd potrafi przetworzyć na niższe napięcie (zwiększając prąd) i to z wysoką sprawnością. Możemy więc praktycznie użyć dowolnego panelu słonecznego.
Regulator solarny DuoRacer jest wyposażony w najnowszą technologię MPPT (Maximum Power Point Tracking) - śledzenie punktu maksymalnej mocy z zaawansowanym algorytmem śledzenia, dzięki czemu moduł solarny pracuje przy optymalnym napięciu, które może dostarczyć przy możliwie największej dostępnej mocy. W porównaniu z klasycznym regulatorem PWM technologia MPPT zwiększa efektywność ładowania o około 30%.

Maksymalny prąd ładowania tego modelu to 30 A, co odpowiada mocy panelu 390 Wp przy akumulatorze 12 V, lub 780 Wp przy akumulatorze 24 V. Jeśli panel będzie dostarczać większą moc, regulator ograniczy ją do swojej znamionowej maksymalnej mocy. Moc paneli PV nie może być większa niż 1,5-krotność znamionowej mocy regulatora - czyli 580 Wp lub 1170 Wp!

Panele słoneczne można łączyć szeregowo, jednak ich napięcie na otwartym obwodzie oznaczane jako Voc nie może nigdy przekroczyć wartości 100 V - przekroczenie tej wartości trwale uszkodzi regulator (należy uwzględnić, że przy spadającej temperaturze otoczenia wzrasta napięcie panelu słonecznego, a wartość Voc podana w parametrach panelu jest przy 25 °C). Dlatego nie zalecamy, aby wartość podanego Voc przekraczała 90 V)

Główne funkcje:
- Technologia śledzenia punktu maksymalnej mocy z niezwykle szybką prędkością śledzenia i sprawnością śledzenia powyżej 99,5%.
- Zaawansowany algorytm sterowania MPPT w celu zminimalizowania utraty prędkości i czasu utraty MPP.
- Szerszy zakres napięcia pracy MPP dla lepszego wykorzystania modułu PV.
- Funkcja automatycznego sterowania ładowaniem i ograniczenia prądu ładowania (BATT1).
- Wysokiej jakości i niska awaryjność komponentów ST, TI i Infineon w celu zapewnienia długowieczności produktu.
- Cyfrowe sterowanie obwodem adaptacyjnego trzyetapowego trybu ładowania dla wydłużenia żywotności BATT1.
- Typ BATT1 można ustawić za pomocą LED/LCD.
- Jeśli przez długi czas nie występuje ładowanie i pole PV ma niskie napięcie (PV
- 100% ładowania i rozładowania w zakresie temperatur eksploatacyjnych.
- Sterujący sygnał AES dla lodówki samochodowej.
- Standardowy protokół Modbus i port komunikacyjny RS485 (5 V, 200 mA).

Funkcje wbudowanego wyświetlacza:
Pętla wyświetlacza: napięcie PV › prąd PV › energia PV › Wyprodukowana energia › Napięcie BATT1 › Prąd BATT1 › Maks. napięcie BATT1 › Min. napięcie BATT1 › Temperatura BATT1 › Typ akumulatora BATT1 › Napięcie BATT2 › Prąd BATT2 › Maks. napięcie BATT2 › Min. napięcie BATT2 › Napięcie PV

Zdalny wyświetlacz MT11 (opcjonalne akcesorium, nie jest w zestawie) może wyświetlać różne dane eksploatacyjne i informacje o błędach systemu. Informacje są wyświetlane na podświetlanym ekranie LCD, przyciski są łatwe w obsłudze, a cyfrowy wyświetlacz jest czytelny.

PODSTAWOWE SPECYFIKACJE

• Znamionowa moc ładowania: 390 W (12 V) lub 780 W (24 V)
• Znamionowe napięcie akumulatora 1: 12/24 V DC
• Znamionowe napięcie akumulatora 2: 12/24 V DC lub samochodowe
• Zakres napięcia wejściowego akumulatora: 8,5 do 32 V
• Typ akumulatora: zamknięty (domyślny) / żelowy / zalewany / LiFePO4 / Li-NiCoMn / użytkownika
• Znamionowy prąd ładowania: 30 A
• Maks. napięcie PV obwodu otwartego: 100 V (92 V przy temperaturze ok. 25 °C)
• Sprawność przetwarzania: maks. 98 %
• Wymiary: 247,2 x 165 x 68,5 mm
• Waga: 1,4 kg

W razie potrzeby połączenia z modułami komunikacyjnymi należy użyć zmodyfikowanego kabla połączeniowego oznaczonego jako CC-RJ45-3.81-150U. Przyłączenie przewodów do złącza dla regulatorów DuoRacer jest następujące:
