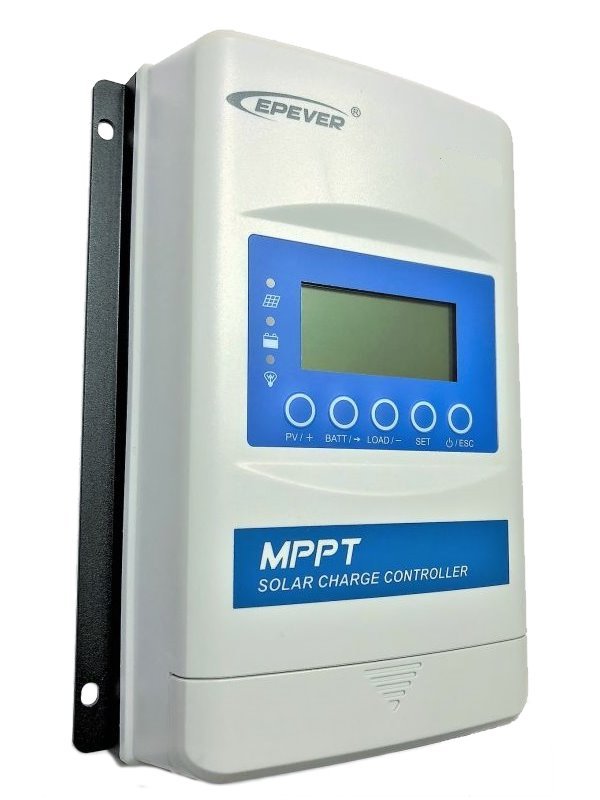

EPsolar XTRA1210N

Przyjazny dla użytkownika regulator MPPT służy do kontroli przepływu energii z panelu słonecznego lub źródła zasilania do akumulatorów i odbiorników. Działa w systemach 12 V lub 24 V przy prądach do 10 A. Maksymalne napięcie wejściowe wynosi 100V.

Seria regulatorów solarnych XTRA to nowa generacja, kontynuująca serię TracerA. Udoskonala algorytm MPPT, co jest zauważalne przy szybkich zmianach zacienienia, oraz dodaje bezpośrednie wsparcie dla akumulatorów LiFePO4. Oczywiście obsługuje również akumulatory kwasowo-ołowiowe/GEL/AGM.

Ten regulator solarny nadaje się do szerokiego zakresu zastosowań off-grid, takich jak domki, domy itp.
Nadaje się również do użycia w pojazdach dzięki możliwości uziemienia na polu minus.
W samym regulatorze MPPT zintegrowany jest wielofunkcyjny wyświetlacz ułatwiający monitoring systemu i ewentualne ustawienie parametrów pracy wraz z kontrolnymi diodami LED. Przez wyświetlacz można ustawić wszystko poza wartościami specyficznymi dla użytkownika dotyczących akumulatora. Te wartości ustawia się za pomocą akcesoriów, patrz niżej.

Maksymalny prąd ładowania do akumulatora tego modelu to 10A, co odpowiada mocy panelu 130 Wp dla akumulatora 12V, lub 260 Wp dla akumulatora 24V. Jeśli panel będzie dostarczał większą moc, regulator ograniczy ją do swojej maksymalnej wartości. Moc paneli fotowoltaicznych jednak nie może być większa niż 1,5-krotność znamionowej mocy regulatora!

Napięcie obwodu otwartego na wyjściu oznaczane jako Voc nigdy nie może przekroczyć wartości 100V - przekroczenie tej wartości trwale uszkodzi regulator (weź pod uwagę, że wraz ze spadkiem temperatury otoczenia rośnie napięcie panelu słonecznego, a wartość Voc podana w parametrach panelu fotowoltaicznego dotyczy 25°C). Nie zalecamy, aby wartość Voc przekraczała 90V.

Ustawienia parametrów regulatora wykonuje się za pomocą wbudowanego LCD (najwyższa wersja XDS2) lub zewnętrznego wyświetlacza MT50, patrz niżej.

Główną zaletą jest zastosowanie najnowocześniejszej technologii MPPT (Maximum Power Point Tracking), dzięki której sprawność całego systemu wzrasta o 30% i więcej.

Technologia MPPT zapewnia maksymalne wykorzystanie energii dostarczanej z panelu fotowoltaicznego, wybierając punkt pracy o maksymalnej dostarczanej mocy. Ten punkt jest nieprzerwanie śledzony i utrzymywany. Dzięki temu kompensowane są wszystkie wpływy temperatury, różne natężenia oświetlenia itp.

Szybka instalacja:

• Do regulatora słonecznego podłączamy akumulator. Na przewód dodatni instalujemy odpowiednio dobrane bezpieczniki DC jak najbliżej bieguna akumulatora (pozycja 3)
• Podłącz obciążenie (pozycja 4)
• Podłącz panel słoneczny (pozycja 2)

Podstawowe cechy:

• Wielofunkcyjny wbudowany wyświetlacz LCD do kompletnego monitoringu i ustawiania parametrów
• Wysoki stopień ochrony IP32
• Tylna część z tłoczonego aluminium dla efektywnego chłodzenia
• Port komunikacyjny wykorzystuje profesjonalny układ ochronny, który może dostarczać zasilanie 5VDC i ma zabezpieczenie przed nadmiernym prądem oraz zwarciem.
• Zaawansowana technologia MPPT o sprawności co najmniej 99,5%
• Zaawansowany algorytm sterowania MPPT w celu minimalizacji szybkości i czasu strat
• Wysokiej jakości komponenty o sprawności konwersji 98%
• Dokładne rozpoznawanie i śledzenie punktu maksymalnej mocy
• Automatyczne ograniczanie mocy i prądu ładowania
• Szeroki zakres napięcia pracy MPP
• Kompatybilny z akumulatorami ołowiowymi i litowo-jonowymi (ustawienia tylko przez PC)
• Funkcja kompensacji temperatury akumulatora
• Funkcja statystyk pracy w czasie rzeczywistym
• Funkcja obniżania mocy przy przegrzaniu
• Z interfejsem szyny komunikacyjnej RS-485 i protokołem komunikacyjnym Modbus
• Monitoring i ustawianie przez telefon komórkowy lub PC
• Szerokie zabezpieczenia elektroniczne

Przegląd zabezpieczeń:

• Przeciążenie prądowe ze strony paneli słonecznych
• Zwarcie na wejściu paneli
• Przebicie wejścia
• Odwrócenie polaryzacji akumulatora
• Przepięcie akumulatora
• Nadmierne rozładowanie akumulatora
• Przegrzanie akumulatora
• Niska temperatura akumulatora litowego
• Zwarcie obciążenia
• Przeciążenie obciążenia
• Przegrzanie regulatora

Złącze RJ45 (RS485 MODBUS open architecture) służy do podłączenia PC, konwertera lub zewnętrznego wyświetlacza REG-MT50 do ustawiania/monitoringu pracy w czasie rzeczywistym.

TIP: Ten MPPT regulator solarny może być monitorowany na Twoim PC z systemem Windows.
Do tego służy produkt Konwerter komunikacyjny do PC dla regulatorów Tracer i XTRA (RS-485/USB).
Dowiedz się, jak łatwo śledzić i zapisywać logi użytkowania systemu.

Producent EPsolar jest dziś praktycznie największym producentem regulatorów solarnych i po ponad ośmiu latach doświadczeń z jego produktami polecamy ten model jako wysoce niezawodny i wysokiej jakości wyrób w rozsądnej cenie.
