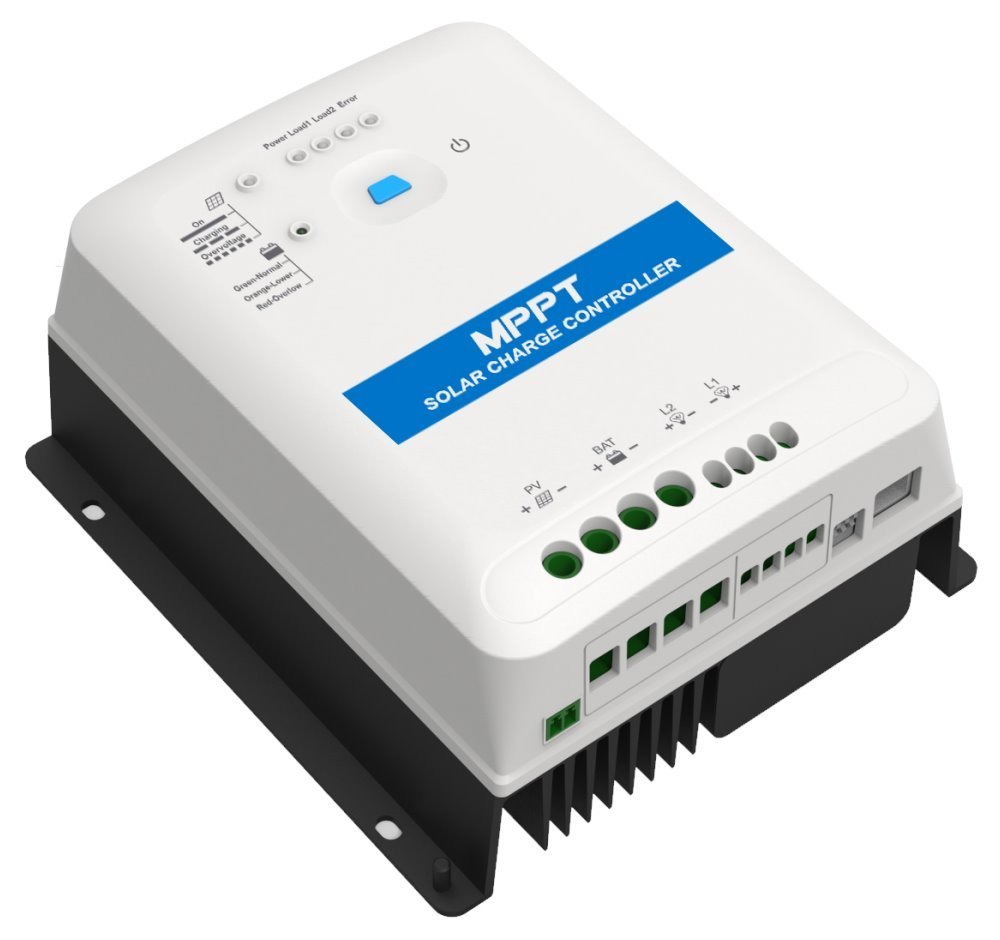

EPEVER MSC4215N

Regulátor MSC4215N patří k nové generaci solárních MPPT regulátorů se dvěma DC výstupy pro zátěž. Napětí obou výstupů pro zátěž lze libovolně přepínat na 12 V nebo 24 V DC pomocí DIP přepínače – výstup 1 max 100 W, výstup 2 max 36 W.

Řada MSC umožňuje také provoz bez baterie a napájení zátěže přímo z FV panelu.

Solární regulátor je vybaven nejnovější technologií MPPT (Maximum PowerPoint Tracking – sledování bodu maximálního výkonu) s propracovaným algoritmem sledování, kdy solární modul pracuje při ideálním napětí, které solární modul může produkovat při co nejvyšším dostupném výkonu. Při srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT účinnost nabíjení o cca 30 %.

Nastavení parametrů regulátoru (hlavně se jedná o typ používané baterie) se provádí pomocí volitelného příslušenství externího displeje MT92 nebo datového kabelu CC-USB-RS485-150U.

Maximální nabíjecí výkon do baterie tohoto modelu je 40 A, což odpovídá výkonu panelu 1040 Wp pro 24V baterie (tento model je pouze pro 24V baterii). V případě že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj nominální max. výkon. Výkon FV panelů nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru!

Solární panely můžete propojovat do série, jejich výstupní napětí na prázdno označováno jako Voc, však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150 V. Překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při +25 °C. Proto nedoporučujeme, aby hodnota uvedeného Voc překračovala 130 V.

Základní vlastnosti:

• Pokročilá technologie MPPT a velmi rychlé sledování zaručují účinnost sledování až 99,5 %.


• Stupeň krytí IP30.


• Přesná technologie rozpoznávání a sledování více špiček maximálního bodu výkonu.


• Širší provozní napětí MPP pro zvýšení poměru využití fotovoltaických modulů.


• Podpora olověných a lithiových baterií, programovatelná teplotní kompenzace.


• Funkce automatického snížení výkonu při nabíjení při vysoké teplotě.


• Volně nastavitelná úroveň napětí výstupů pro zátěže, vhodná zejména pro zátěže citlivé na napětí.


• Konfigurovatelná hodnota napětí na konci vybíjení pro výstupy obou zátěží.


• Podpora režimu bez baterie, PV pole napájí zátěž přímo.


• Vysoce účinný řídicí čip a výkonové zařízení buck-boost + vysoká účinnost konverze.


• Volitelný režim přednostního nabíjení a režim přednostní zátěže.


• Provedení se společnými zápornými póly, používané v záporně uzemněném systému.


• Sledování regulátoru v reálném čase pomocí externího displeje MT92, modulu BT, modulu Wi-Fi nebo softwaru pro PC.


• Komplexní elektronická ochrana.

Další technické parametry naleznete v přiloženém letáku. Součástí dodávky regulátoru je i podrobný instalační CZ manuál.

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí baterie: 24 V DC

Jmenovitý nabíjecí proud: 40 A

Rozsah pracovního napětí: 16-32 V

Max. napětí FV otevřeného obvodu: 150 V (138 V při teplotě cca +25 °C)

Jmenovitý výkon zátěže:

Zátěž 1: 100 W

Zátěž 2: 36 W

Komunikační port: RS-485

Typ baterie: uzavřená (výchozí) / gelová / LFP / LNCM / uživatelská

Max. účinnost: 96,5 % (při plném zatížení)

Max. účinnost konverze: 98,6 %

Rozměry: 213,2 × 192 × 96,6 mm

Hmotnost: 2 kg
