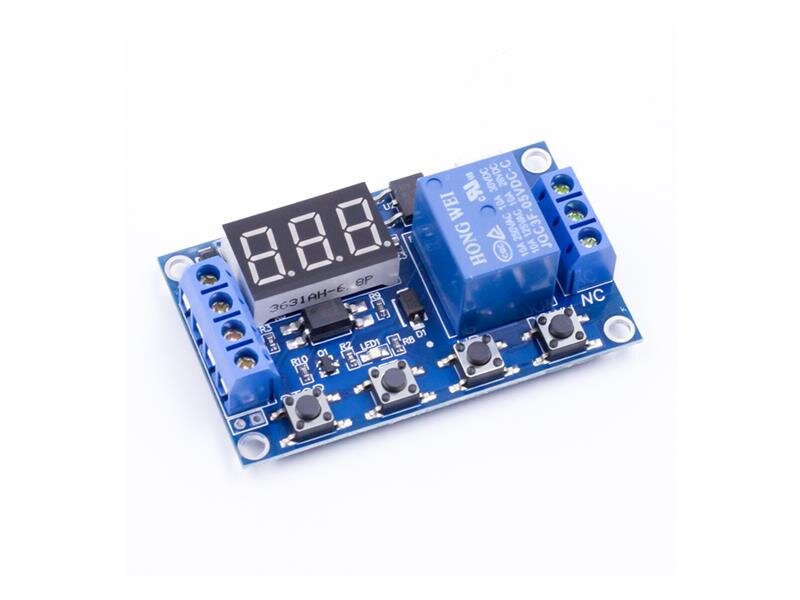

Uniwersalny timer z wyjściem przekaźnikowym 12V i szerokimi możliwościami ustawień. Tryby pracy: P1 - po impulsie wejściowym przekaźnik zostaje załączony na ustawiony czas. Ten tryb ma dodatkowe opcje ustawień: P1.1 - aktywny tylko pierwszy impuls uruchamiający P1.2 - aktywny każdy impuls po upływie ustawionego czasu P1.3 - pierwszy impuls uruchamia odliczanie czasu załączenia, kolejnym impulsem można skrócić czas załączenia przed upływem nastawionego czasu. P2 - po impulsie wejściowym moduł odlicza ustawiony czas T1 (parametr „CP”), następnie załącza przekaźnik na ustawiony czas T2 (parametr „OP”). Ten cykl wykonuje się tylko raz. P3.1 - cykliczne powtarzanie trybu P2, przy czym liczbę cykli można ustawić na 1-999 lub nieskończoność (parametr „LOP”, nieskończoność = - na wyświetlaczu). Pierwszy impuls wszystko uruchamia, kolejny impuls wyłącza zegary. P3.2 - tryb P3.1, lecz nie wymaga uruchamiania impulsem. Aktywny od razu po podłączeniu zasilania. P4 - przekaźnik załącza się narastającym zboczem impulsu, a odliczanie jest sterowane opadającym zboczem impulsu. Ten tryb stosuje się do opóźnionego wyłączania odbiorników, np. przy oświetleniu klatki schodowej. Ustawiane parametry: OP - czas załączenia przekaźnika CP - czas wyłączenia przekaźnika LOP - liczba cykli (1-999× lub nieskończoność - wyświetlacz ---) Parametry te są niezależne, ale współdzielone przez każdy tryb, czyli w każdym trybie będą takie same. Ustawianie czasu załączenia i wyłączenia: XX.X = 0,1 - 99,9 s XXX. = 1 - 999 s XXX = 1 - 999 min np. dla ustawienia czasu 3,2 s na wyświetlaczu pokaże się 03.2 Do ustawiania wszystkich parametrów służy przycisk „SET”. Krótkie naciśnięcie aktywuje ustawianie parametrów OP, CP i LOP, długie naciśnięcie wybiera tryby P1 - P4. Wybór dokonuje się przyciskami „UP” i „DOWN”. Parametry robocze: Napięcie zasilania 6-12V DC lub Micro USB 5V (na płytce błędnie wydrukowano 6-30V) Pobór prądu w stanie spoczynku 20 mA, w stanie aktywnym 50 mA Impuls wyzwalający 3-24V lub GND (opcjonalnie), moduł wyposażony w optoizolator Zachowanie ustawionych parametrów nawet po odłączeniu zasilania Dioda LED wskazująca stan załączenia Temperatura pracy -40°C ~ 85°C Wymiary 62×38×17 mm COM to styk przełączający się między NO i NC po przyłożeniu napięcia do cewki. NO to styk w stanie spoczynku rozłączony względem COM. NC to styk w stanie spoczynku połączony z COM. Styki przekaźnika nie są podłączone do żadnego napięcia. Produkt nie jest samodzielnym urządzeniem, wymaga fachowego montażu.
