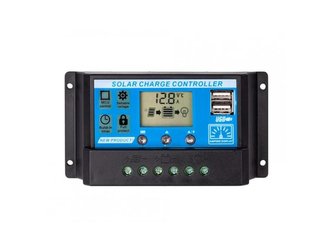

Regulator PWM umożliwia ładowanie akumulatorów ołowiowych prądem do 10A oraz podłączenie paneli fotowoltaicznych o maksymalnym napięciu wyjściowym 25V (dla napięcia systemowego 12V). Wyposażony jest w wyświetlacz LCD do ustawiania i wyświetlania parametrów pracy.

Krótki opis regulatorów PWM:

Regulatory solarne PWM łączą panele słoneczne bezpośrednio z ładowanym akumulatorem, a po osiągnięciu ustawionego lub zadanego napięcia zaciskowego akumulatora dalsza regulacja odbywa się przez impulsowe ograniczanie/przerywanie prądu. Dzieje się to z częstotliwością od pojedynczych do kilkudziesięciu Hz i w niektórych regulatorach jest sygnalizowane miganiem diody LED oznaczonej „charge” lub „solar”. Regulatory nadają się do paneli o takim samym napięciu systemowym jak napięcie akumulatora, w przeciwnym razie występują straty, gdyż część mocy zostaje utracona wskutek nieodpowiedniej charakterystyki V-A panelu.

Parametry techniczne:

• zakres nominalnego napięcia akumulatora dla aktywnego ładowania: 11,5-12,8V (23-25,6V)
• akumulatory Pb - OPEN - tryb b01
• akumulatory Pb - GEL - tryb B02
• akumulatory Pb - z ciekłym elektrolitem - tryb b03
• maks. napięcie wejściowe: 25V dla akumulatora 12V, 50V dla akumulatora 24V
• maks. prąd ładowania: 10A
• maks. prąd obciążenia: 10A
• wyjście USB: 2× 5V/2A
• wymiary: 133×70×35mm
• waga: 300g
