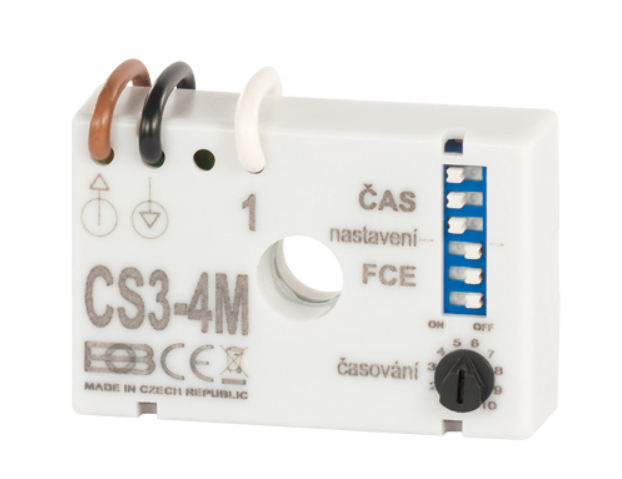

Wyłącznik czasowy ELEKTROBOCK CS3-4M wielofunkcyjny bez przewodu neutralnego Moduł pod włącznik CS3-4M pracuje w układzie BEZ PRZEWODU NEUTRALNEGO i umożliwia ustawienie OŚMIU FUNKCJI ZAŁĄCZENIA.

Cechy CS3-4M

to wielofunkcyjne przekaźnik czasowy do sterowania obciążeniem rezystancyjnym (żarówki) i indukcyjnym (wentylatory) z możliwością montażu pod włącznik i w układzie bez przewodu neutralnego.

Osiem funkcji CS3-4M

opóźnione wyłączenie z możliwością przerwania opóźnione wyłączenie (odpowiednik CS3-1) przekaźnik wieloczasowy z blokowaniem przekaźnik czasowy bez możliwości blokowania przekaźnik impulsowy (sterowanie z wielu miejsc) opóźnione załączenie opóźnione załączenie i wyłączenie mignięcie (mruganie) Wielką zaletą jest liniowe ustawianie czasu (grubymi krokami za pomocą przełącznika, dokładnie potencjometrem), praca BEZ PRZEWODU NEUTRALNEGO oraz możliwość ustawienia 8 następujących funkcji. 1. Przekaźnik czasowy z możliwością przerwania - załączenie obciążenia i odmierzanie czasu następuje natychmiast po naciśnięciu przycisku. Kolejne naciśnięcie przycisku podczas odmierzania czasu może wyłączyć obciążenie. 2. Opóźnione wyłączenie (odpowiednik CS3-1) - załączenie obciążenia następuje w chwili zwolnienia przycisku, po upływie ustawionego czasu obciążenie zostaje wyłączone. 3. Przekaźnik wieloczasowy z blokowaniem - liczba naciśnięć przycisku (maks. 5x) mnoży ustawiony czas. Przy szóstym naciśnięciu czas zostaje zresetowany. Jeśli podczas odmierzania naciśniemy przycisk na około 3 s, obciążenie zostanie wyłączone. 4. Przekaźnik czasowy bez możliwości przerwania - załączenie obciążenia i odmierzanie czasu następuje natychmiast po naciśnięciu przycisku. Po upływie czasu obciążenie zostaje wyłączone. 5. Przekaźnik impulsowy (sterowanie z wielu miejsc) - naciśnięcie przycisku załącza obciążenie, kolejne naciśnięcie wyłącza je. Długość przytrzymania przycisku nie ma znaczenia. 6. Opóźnione załączenie - po naciśnięciu przycisku następuje odliczanie ustawionego czasu (opóźnienie), następnie następuje załączenie obciążenia, które trwa do zwolnienia przycisku. 7. Opóźnione załączenie i wyłączenie - po naciśnięciu przycisku następuje odliczanie ustawionego czasu (opóźnienie), następnie następuje załączenie obciążenia. Po zwolnieniu przycisku obciążenie wyłącza się z tym samym opóźnieniem. 8. Mignięcie (mrugacz) - przy stałym przytrzymaniu przycisku obciążenie będzie przełączane w ustawionych przedziałach czasowych 1:1.

• Parametry techniczne
• Zasilanie 230,0 V / 50 Hz
• Typ montażu pod włącznik
• Możliwość montażu bez przewodu neutralnego Tak
• Obciążenie rezystancyjne 15 W do 200 W
• Obciążenie indukcyjne 15 VA do 100 VA
• Pobór mocy 1 W
• Element przełączający triak
• Regulowany czas 1 s do 1200 min
• Bezpiecznik Tak (FU 2 A/ H 5*20 mm)
• Stopień ochrony IP20
• Temperatura pracy 0 °C do 50 °C
