Proudový chránič VCX GACIA SL6N typ AC /B16A/30mA/1P+N/6kA (s nadproudovou ochranou RCBO)
Popis produktu

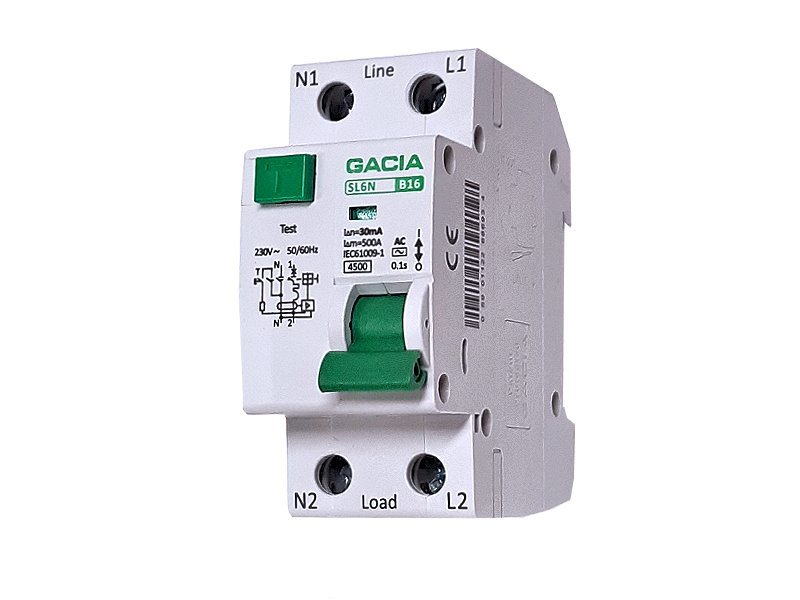

Wyłącznik różnicowoprądowy VCX GACIA SL6N typ AC /B16A/30mA/1P+N/6kA (z zabezpieczeniem nadprądowym RCBO)
Wyłącznik różnicowoprądowy SL6N typu ACZ zabezpieczeniem nadprądowym RCBO (wyłącznik różnicowoprądowy z funkcją wyłącznika nadprądowego) do obwodów prądu przemiennego 50/60 Hz o napięciu znamionowym 230 V i prądzie załączalnym 16A. Spełnia normy IEC/EN61009-1.
Zapewnia odłączenie, załączanie i ochronę obwodów elektrycznych przed prądami upływowymi do ziemi, co zapewnia także ochronę przeciwpożarową oraz funkcję wyłącznika nadprądowego - tj. ochronę przed zwarciem i przeciążeniem termicznym. Elektroniczne układy wykrywające zwiększony prąd resztkowy działają zależnie od napięcia sieci i automatycznie rozłączają obwód przy prądzie upływowym między fazą a ziemią większym niż znamionowy prąd resztkowy In. Ten typ RCBO odłącza również przewód roboczy (N). Sterowanie przewodem neutralnym odbywa się tak, że przy załączaniu najpierw zamykany jest przewód "N", a następnie faza, natomiast przy wyłączaniu najpierw zostaje odłączona faza, a dopiero potem "N". Ma to na celu zwiększenie bezpieczeństwa. Obwód "N" jest chroniony od pierwszego załączenia aż do końca wyłączenia.
Typ AC
Przeznaczony wyłącznie dla przemiennych prądów resztkowych. Pulsujące składowe stałoprądowe (DC) prądu resztkowego mogą powodować obniżenie czułości reakcji lub nawet zablokowanie działania (zgodnie z normą EN 61008). Te wyłączniki różnicowoprądowe stosuje się w instalacjach, w których występują tylko elementy bierne (rezystory, indukcyjności, kondensatory), które wykluczają powstawanie składowych stałoprądowych. Wyłączniki typu AC można bezpiecznie stosować do obciążeń, gdzie nie występuje generowanie niesinusoidalnych prądów resztkowych (grzejniki elektryczne, czajniki, podgrzewacze wody, silniki, piekarniki mikrofalowe, oświetlenie itp.).
Stosowany także w budownictwie, przemyśle oraz w systemach oświetleniowych i rozdzielczych jako wyłącznik/jistič.
Stosowanie w obwodach elektrycznych o następujących parametrach:
• AC 50/60Hz • napięcie znamionowe 230V • prąd przemienny do 16 A • odpowiada normie IEC/EN61009-1
Produkt może montować tylko osoba uprawniona. Przed montażem należy odłączyć zasilanie. Dla zwiększenia bezpieczeństwa wyposażony jest w czytelny wskaźnik wyłączenia. Bezpieczny i prosty montaż na szynie DIN TH35 za pomocą plastikowych zatrzasków.
Sieciowy wyłącznik różnicowoprądowy SL6N jest wyposażony w przycisk TEST do sprawdzenia prawidłowego działania urządzenia - test należy wykonywać co 30 dni.
UWAGA - WYŁĄCZNIK MOŻE BYĆ ZASILANY TYLKO OD GÓRY - ZGODNIE ZE SCHEMATEM.
JAKIEKOLWIEK INNE PODŁĄCZENIE MOŻE SPOWODOWAĆ NIEWŁAŚCIWE DZIAŁANIE LUB USZKODZENIE URZĄDZENIA.
Parametry techniczne
• typ: AC • charakterystyka obciążenia: B • prąd znamionowy: 16A • znamionowy prąd resztkowy IΔn: 30mA • znamionowa zdolność do przełączania prądu resztkowego A: 500 • czas wyłączenia: 0,1 s • odporność na udary napięciowe Uimp: 6000 V • znamionowa zdolność wyłączania zwarciowego EN 60898 (zdolność zwarciowa Inc): 6 kA • stopień zanieczyszczenia: 2 • napięcie znamionowe: 230V • znamionowe izolacji Ui: 500V • częstotliwość prądowa: 50/60 Hz • żywotność mechaniczna: 8000 operacji • wskaźnik pozycji pracy: tak • stopień ochrony: IP 20 • temperatura przechowywania: -30°C do +70°C • temperatura pracy: -30°C do +50°C • maksymalny przekrój przewodów przyłączeniowych: 25 mm2 • moment dokręcania zacisków: 3 Nm • możliwość podłączenia za pomocą listew grzebieniowych: tak
Wyłączniki różnicowoprądowe - podstawowe informacje
Potocznie używa się nazw różnicówka, wyłącznik przeciwporażeniowy, wyłącznik różnicowoprądowy (ang. RCD - Residual Current Device, RCCB - Residual Current Circuit Breaker). Jest to urzadzenie ochronne, które przerywa obwód, gdy wykryje, że prąd wypływający z obwodu nie jest równy prądowi wpływającemu.
Stosuje się je do ochrony osób przed porażeniem prądem zarówno przy bezpośrednim, jak i pośrednim kontakcie, zmniejsza również skutki uszkodzeń urządzeń oraz inne niepożądane zdarzenia, w tym - ale nie tylko - możliwość pożaru. Używane w budownictwie i przemyśle.
Jak wybrać odpowiedni typ wyłącznika różnicowoprądowego?
Funkcją wyłącznika różnicowoprądowego jest monitorowanie prądów płynących w obwodzie tam i z powrotem. Jeśli wielkości prądów w obu kierunkach się różnią i część prądu ucieka, wyłącznik wykrywa tę wadę i szybko rozłącza obwód. Do wykrywania prądu upływowego stosowany jest transformator sumujący. Działanie wyłącznika może jednak zaburzać zakłócenia występujące w obwodach, dlatego należy dobrać odpowiedni typ wyłącznika.
Zastosowania wyłączników różnicowoprądowych
Wyłączniki różnicowoprądowe można stosować dla następujących zasad ochrony: • ochrona przed porażeniem prądem przy uszkodzeniu • dodatkowa ochrona przed dotykiem części pod napięciem IΔn ≤ 30 mA • ochrona przeciwpożarowa IΔn ≤ 300 mA
Wady wskazanego sposobu wykrywania prądu resztkowego wynikają z tego, że przebiegi prądów w obwodach końcowych rzadko są czysto sinusoidalne. Wraz ze wzrostem liczby urządzeń elektronicznych prądy te ulegają zniekształceniom, co wpływa również na prądy upływowe w obwodzie.
Prądy resztkowe mogą być częściowo prostowane, zawierać składowe wysokoczęstotliwościowe, a nawet składowe stałe. W rezultacie nie zawsze są wykrywane przez wyłącznik różnicowoprądowy. W niektórych przypadkach mogą nawet wyłączyć wyłącznik z działania (może nie dojść do wyłączenia przy rzeczywistej usterce).
Aby zapobiec niesprawnościom wyłączników różnicowoprądowych, należy starannie dobierać typ wyłącznika zależnie od konkretnego obwodu elektrycznego, który ma być chroniony. Wszystkie wyłączniki różnicowoprądowe są przeznaczone do obwodów przemiennych. Różnią się czułością na różne rodzaje prądów resztkowych.
UWAGA:
Urządzenie może instalować wyłącznie osoba uprawniona posiadająca świadectwo zgodne z przepisami. Przy niewłaściwym podłączeniu i braku wiedzy obsługującej mogą wystąpić niepożądane komplikacje. Powierz tę pracę specjaliście.
