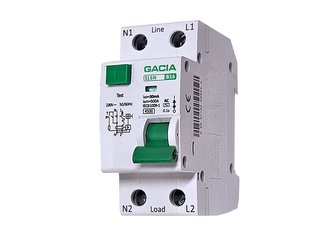

Proudový chránič VCX GACIA SL6N typ AC /B16A/30mA/1P+N/6kA (s nadproudovou ochranou RCBO)

\nProudový chránič SL6N typu AC s nadproudovou ochranou RCBO (chráničojistič) pro obvody střídavého proudu 50/60 Hz se jmenovitým napětím 230 V a spínacím proudem 16A. Vyhovuje normám IEC/EN61009-1.

Zajišťuje odpojení, spínání a ochranu elektrických obvodů proti zemním poruchovým proudům, čímž zajišťuje i protipožární ochranu a současně funkci jističe - tj. ochranu proti zkratu a tepelnému přetížení.\n\nElektronické vyhodnocení pro reakci vypnutí na zvýšený reziduální proud, která pracuje závisle na síťovém napětí a automaticky rozpojí obvod při zemním poruchovém proudu mezi fází a zemí = větším než jmenovitý reziduální proud In.\n\nTento typ RCBO odpojuje i pracovní vodič. Ovládání středního (pracovního) vodiče \"nuláku\" probíhá tak, že při zapínání dojde nejprve k sepnutí \"N\" a pak teprve fáze a při vypínání dochází nejdříve k odpojení fáze a pak teprve „N“. Je to z důvodu vyšší bezpečnosti. \"N\" obvod tak chrání již od první fáze sepnutí až do skončení vypnutí.

\nTyp AC

\nUrčený jen pro střídavé reziduální proudy. Pulzující stejnosměrné (DC) složky reziduálního proudu mohou mít za následek snížení reakční citlivosti, nebo až zablokování jejich vybavení (podle normy ČSN EN 61008). Tyto proudové chrániče se používají v instalacích, kde se vyskytují pouze pasivní prvky (odpory, indukčnosti, kondenzátory), které vylučují vznik stejnosměrných proudů.\n\nProudové chrániče typu AC lze bezpečně použít pro zátěže, kde nehrozí generování nesinusových reziduálních proudů (elektrická topení, rychlovarné konvice, bojlery, motory, mikrovlnné trouby, osvětlení apod.).

Používá se také ve stavebnictví, průmyslu, osvětlovacích a rozvodných systémech jako jistič/vypínač.

Použití v elektrických obvodech s následujícími parametry:

• AC 50/60Hz\n• jmenovité napětí 230V\n• střídavý proud do 16 A\n• odpovídá normám IEC/EN61009-1

\nVýrobek smí montovat pouze autorizované osoby. Před montáží musí být odpojeno napájení.\n\nPro zvýšení bezpečnosti provozu je vybaven snadno čitelným indikátorem vypnutí. Bezpečná a snadná montáž na DIN lištu TH35 pomocí plastových svorek.

Síťový proudový chránič SL6N je vybavený tlačítkem TEST pro kontrolu vnitřní činnosti přístroje - test by měl být prováděn každých 30 dní.\n

POZOR - JISTIČ SMÍ BÝT NAPÁJEN POUZE SHORA - PODLE SCHÉMATU.

JAKÉKOLI JINÉ PŘIPOJENÍ MŮŽE ZPŮSOBIT NESPRÁVNOU FUNKCI NEBO POŠKOZENÍ VÝROBKU.

Technické parametry

• typ: AC\n• charakteristika zátěže: B\n• jmenovitý proud: 16A\n• jmenovitý reziduální proud A: 30mA\n• jmenovitá spínací schopnost reziduálního proudu A: 500\n• vypínací čas: 0,1 s\n• odolnost proti napěťovému rázu U imp: 6000 V\n• jmenová vypínací schopnost zkratu EN 60898 (zkratová odolnost Inc): 6 kA\n• stupeň znečištění: 2\n• jmenovité napětí: 230V\n• jmenovitá izolace Ui: 500V\n• proudová frekvence: 50/60 Hz\n• mechanická životnost: 8000 operací\n• indikátor provozní polohy: ano\n• stupeň krytí: IP 20\n• skladovací teplota: -30°C až +70°C\n• provozní teplota: -30°C až +50°C\n• maximální průřez připojovacích vodičů: 25 mm2\n• utahovací moment připojovací svorky: 3 Nm\n• možnost připojení pomocí hřebenových lišt: ano\n

Proudové chrániče - základní informace

\nHovorově se používá označení diferenciální jistič, protišokový spínač, proudový chránič (anglické zkratky RCD, od \'Residual Current Device\' a RCCB, od \'Rezidual Current Circuit Breaker\'). Je to elektrické ochranné zařízení, které přeruší obvod, když zjistí, že elektrický proud, který z něj vytéká, není roven proudu, který teče dovnitř.

Používá se k ochraně osob před úrazem elektrickým proudem přímým i nepřímým kontaktem, snižuje také následky poškození zařízení a jiné nežádoucí události, včetně - ale nejen - možnosti požáru. Používá se ve stavebnictví a průmyslu.\n

Jak zvolit správný typ proudového chrániče?

\nFunkcí proudového chrániče je monitorování protékajících proudů směrem do obvodu a zpět. Jestliže se velikost proudů v obou směrech liší a část proudu uniká, proudový chránič tuto chybu detekuje a rychle obvod odpojí. K detekci unikajícího (reziduálního) proudu je využíván součtový proudový transformátor. Fungování proudového chrániče však ovlivňují rušivé jevy, které se v obvodech vyskytují, proto je nutné zvolit vhodný typ proudového chrániče.

Využití proudových chráničů

Proudové chrániče lze využít k následujícím třem principům ochrany:\n\n• ochrana proti úrazu elektrickým proudem při poruše\n• doplňková ochrana proti dotyku vodivých částí pod napětím I?n ≤ 30 mA\n• ochrana před požárem I?n ≤ 300 mA

Princip vyhodnocování reziduálního proudu uvedený v úvodu s sebou nese i negativa. Průběhy proudů tekoucích koncovými obvody jsou málokdy čistě sinusové. Vlivem stále vzrůstajícího počtu elektronických spotřebičů jsou tyto proudy různými způsoby zkresleny, což má vliv i na poruchové proudy daného obvodu.

Reziduální proudy mohou být částečně usměrněny, mohou obsahovat vysokofrekvenční složky, dokonce mohou být i stejnosměrné. V konečném důsledku nemusí být tyto poruchy proudovým chráničem detekovány. V některých případech mohou dokonce vyřadit proudový chránič z provozu (nemusí dojít k vypnutí opravdové poruchy).

Aby se předešlo selhání proudových chráničů, je třeba pečlivě vybírat typ proudového chrániče podle konkrétního elektrického obvodu, který chceme chránit. Všechny proudové chrániče jsou určeny do střídavých obvodů. Liší se citlivostí na jednotlivé druhy reziduálních proudů.

UPOZORNĚNÍ:

\nZařízení smí instalovat pouze oprávněná osoba, která má osvědčení z vyhlášky č. 50/1978 Sb. Při nesprávném zapojení a neznalosti se zařízením, může dojít k nežádoucím komplikacím. Svěřte tuto práci odborníkovi.
